電能表錯接線的主要表現為： 電能表反轉、不轉、轉速變慢等情況。由于電能表計量裝置是由電能表、互感器、二次回路等多種元件構成，因此，電能表的錯誤計量及其更正也呈多樣性變化。為公平、公正、合理計量電能，及時、快捷、正確診斷錯誤接線及采取有效的防范措施，是擺在供電企業員工面前的重要課題，是提高供電企業形象和減少電量丟失的有效途徑。筆者結合裝表接電和電能計量裝置的運行檢查實踐，淺談電能表比較典型的錯誤接線及防止措施，以供同行參考。

一、電能計量裝置常見錯誤接線

1、單相有功電能表的錯誤接線

當直接接入式單相電能表裝表時，誤將進電能表的火線與零線接反了，零線從電能表引出后處在開斷狀態，而負載跨接在火線和地線之間，用電依然正常，因電能表電流線圈無電流通過而不轉。

當電壓小鉤斷開或接觸不良造成開路時，此時電能表的測量功率P=U(0)×Icosφ=0，電能表不轉。當電流互感器二次測開路時，電能表電流線圈無電流通過，電能表測量的功率P=U(0)×Icosφ=0，電能表不轉。同樣，電流互感器二次側短路時，因無電流通過電流線圈，電能表也會不轉。當電流互感器二次側極性接反時，電能表測量的功率P=-UIcosφ，電能表反轉。

2、三相三線兩元件電能表錯誤接線

當電壓線A、B相電壓對調；B、C相電壓對調；A、C相電壓對調時，對調后計量值P均為零，電能表不轉。

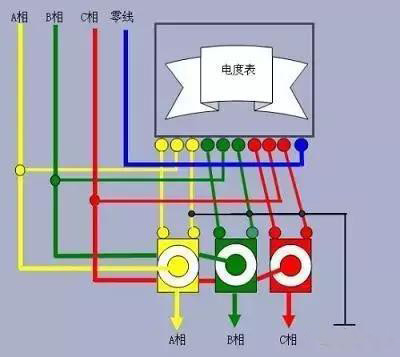

3、三元件電能表的錯誤接線

當有任一只電流線或TA極性接反時，接反相測量的有功功率為負值，電能表變慢。

當有兩相電流線或TA極性接反時，接反兩相的測量值為負值，電能表反轉。

當三相電流線或TA極性接反時，電能表反轉，K=-1。

當電流回路一相開路時，電能表僅計量?jī)上嚯娏?；二相開路時，僅計量一相電量；三相開路時，電能表停轉。同樣，電流回路出現一相、兩相、三相短路時，電能表計量值同上。

當?shù)蛪喝嗨木€電能表TA接線正確，而電壓輔助線相序與電流不一致時，如電能表反轉。

在電壓回路存在開路故障時，有以下特征： 一相電壓回路開路，電能表計量?jī)上嚯娏浚?兩相電壓回路開路時，電能表僅計量一相電量，電能表變慢； 三相電壓回路開路時，電能表停轉。

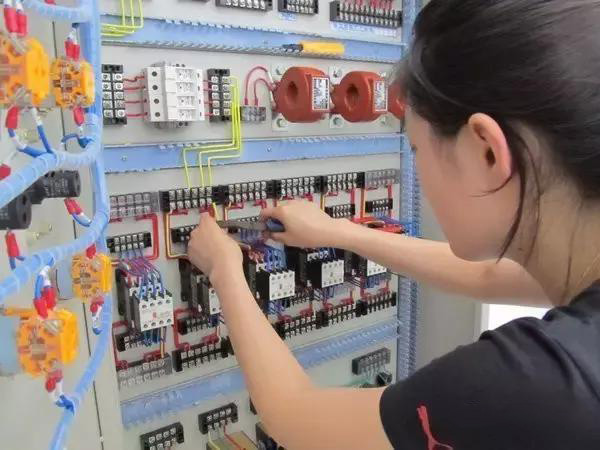

二、規范電能表計量裝置的安裝接線及工藝

規范電能計量裝置的安裝接線，是防止計量差錯的有效手段。首先電能計量裝置的二次回路應符合技術要求：對高壓TA接線，不宜采用簡化接線，而應用分相接線，即三相三線二只TA用4根線連接，三相系統三只TA用6根線連接。對于低壓的有的仍用簡化接線，即三相三線2只TA采用不完全星形接法，用3根線連接；三相四線3只TA星形法接線，用4根線連接。

其次，當TV二次電壓線用電纜連接時，一般采用四芯，一根芯作為備用，35kV以上計費用TV二次回路，應不裝設隔離開關輔助觸點，但安裝熔斷器；35kV及以下計費TV二次回路，不得裝設隔離開關輔助觸點和熔斷器；35kV及以下用戶應用專用計量互感器；35kV及以上用戶應有TA、TV專用二次回路，不得與保護、測量回路共用。

二次回路連接導線最好用黃、綠、紅相色線，中性線用黑色線，且導線中間不得有接頭。導線連接為螺絲壓接式，螺絲壓接時，線頭應彎圈，方向與螺絲旋緊方向一致。

三、對于電能表的規范安裝接線應注意以下要求

1、電能表的火線、零線應采用不同顏色的導線并對號入孔，不得對調。2、電能表的零線要經電表接線孔穿越電表，不得在主線上單獨引接一條零線進入電表。3、導線穿過金屬盤時，要用套護圈或塑料管，塑料表箱要用阻燃材料。4、電能表間距不小于80mm，與屏邊距離不小于40mm，電能表傾斜度(前后、左右)不得超過1°。5、三相用戶的三元件電表或三個單相電表中性點零線要在計量箱內引接，禁止從計量箱外接入，也不得與其他單相電能表零線共用。6、三相用戶電能表要有安裝接線圖，并嚴格按圖施工，一律采用正相序接線，認真做好電表、電表箱的鉛封、漆封工作，表尾接線完畢要及時封好接線盒蓋，并盡量減少進出電能表導線的預留長度。7、低壓三相電能表的電壓輔助線，要從電能表上側可密封的地方壓接，以免用戶私自調整電壓相序，造成計量差錯。8、 在實施電能計量裝置的規范安裝和施工工藝的前提下，運行后進行六角圖測試和相量分析，以確保電能計量裝置接線正確
