電子元器件概述

電子元器件是電子元件和電小型的機器、儀器的組成部分，其本身常由若干零件構成，可以在同類產品中通用；常指電器、無線電、儀表等工業的某些零件，如電容、晶體管、游絲、發條等子器件的總稱。常見的有二極管等。

電子元器件包括：電阻、電容器、電位器、電子管、散熱器、機電元件、連接器、半導體分立器件、電聲器件、激光器件、電子顯示器件、光電器件、傳感器、電源、開關、微特電機、電子變壓器、繼電器、印制電路板、集成電路、各類電路、壓電、晶體、石英、陶瓷磁性材料、印刷電路用基材基板、電子功能工藝專用材料、電子膠（帶）制品、電子化學材料及部品等。

五個最常用的電子元器件識別及使用常識

一、電阻

電阻在電路中用“R”加數字表示，如：R13表示編號為13的電阻。電阻在電路中的主要作用為分流、限流、分壓、偏置、濾波（與電容器組合使用）和阻抗匹配等。

電阻器使用注意事項：

（1）為提高電阻器的穩定性，電阻器使用前應進行人工老化處理。常用的老化處理方法是給電阻器兩端加一直流電壓，使電阻器承受的功率為額定功率的1.5倍，處理時間為5分鐘，處埋后測量電阻值。M36LLR8760D1ZAQ;;;

（2）電阻器在使用前，應對電阻器的阻值及外觀進行檢查，將不合格的電阻器剔除掉，以防電路存在隱患。

（3）電阻器的安裝。電阻器安裝前應先對引線掛錫，以確保焊接的牢固性。

電阻器安裝時，電阻器的引線不要從根部打彎，以防折斷。較大功率的電阻器應采用支架或螺釘固定，以防松動造成短路。電阻器焊接時動作要快，不要使電阻器長期受熱，以防引起阻值變化。電阻器安裝時，應將標記向上或向外，以便于檢及維修。

（4）電阻器的功率大于10W時，應保證有散熱的空間。

（5）存放和使用電阻器時，都應保證電阻器外表漆膜的完整，以免降低它們的防潮性能。

（6）電阻器的更換。

電阻器的符號：

參數識別：電阻的單位為歐姆（Ω），倍率單位有：千歐（KΩ），兆歐（MΩ）等。換算方法是：1兆歐=1000千歐=1000000歐電阻的參數標注方法有3種，即直標法、色標法和數標法。

1MΩ=1000KΩ=1000000Ω

數標法主要用于貼片等小體積的電路，如：103表示10000Ω（10后面加3個0）也就是10K

貼片電阻識別

色環標注法使用最多，現舉例如下：

碳質電阻和一些1/8瓦碳膜電阻的阻值和誤差用色環表示。在電阻上有三道或者四道色環?？拷娮瓒说氖堑谝坏郎h(huán)，其余順次是二、三、四道色環，如圖1所示。第一道色環表示阻值的最大一位數字，第二道色環表示第二位數字，第三道色環表示阻值未應該有幾個零。第四道色環表示阻值的誤差。色環顏色所代表的數字或者意義見表1。

比如有一個碳質電阻，它有四道色環，順序是紅、黑、紅、金。這個電阻的阻值就是2000歐，誤差是±5%。如下圖。

紅、黑、紅、金。阻值是2000歐=2k

雙比如有一個碳質電阻，它有棕、綠、黑三道色環，它的阻值就是15歐，誤差是±20%。

色環電阻是應用于各種電子設備的最多的電阻類型，無論怎樣安裝，維修者都能方便的讀出其阻值，便于檢測和更換。但在實踐中發現，有些色環電阻的排列順序不甚分明，往往容易讀錯，在識別時，可運用如下技巧加以判斷：

技巧1：先找標志誤差的色環，從而排定色環順序。最常用的表示電阻誤差的顏色是：金、銀、棕，尤其是金環和銀環，一般絕少用做電阻色環的第一環，所以在電阻上只要有金環和銀環，就可以基本認定這是色環電阻的最末一環。

技巧2：棕色環是否是誤差標志的判別。棕色環既常用做誤差環，又常作為有效數字環，且常常在第一環和最末一環中同時出現，使人很難識別誰是第一環。在實踐中，可以按照色環之間的間隔加以判別：比如對于一個五道色環的電阻而言，第五環和第四環之間的間隔比第一環和第二環之間的間隔要寬一些，據此可判定色環的排列順序。

技巧3：在僅靠色環間距還無法判定色環順序的情況下，還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是：棕、黑、黑、黃、棕，其值為：100&TImes;10000=1MΩ誤差為1%，屬于正常的電阻系列值，若是反順序讀：棕、黃、黑、黑、棕，其值為140&TImes;1Ω=140Ω，誤差為1%。顯然按照后一種排序所讀出的電阻值，在電阻的生產系列中是沒有的，故后一種色環順序是不對的。

二、電容

1、電容在電路中一般用“C”加數字表示（如C223表示編號為223的電容）。電容是由兩片金屬膜緊靠，中間用絕緣材料隔開而組成的元件。電容的特性主要是隔直流通交流。

電容容量的大小就是表示能貯存電能的大小，電容對交流信號的阻礙作用稱為容抗，它與交流信號的頻率和電容量有關。

容抗XC=1/2πfc（f表示交流信號的頻率，C表示電容容量）

電話機中常用電容的種類有電解電容、瓷片電容、貼片電容、獨石電容、鉭電容和滌綸電容等。

2、識別方法：電容的識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3種。電容的基本單位用法拉（F）表示，其它單位還有：毫法（mF）、微法（uF）、納法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109納法=1012皮法容量大的電容其容量值在電容上直接標明，如10uF/16V容量小的電容其容量值在電容上用字母表示或數字表示。

字母表示法：1m=1000uF1P2=1.2PF1n=1000PF

數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。

如：102表示10&TImes;102PF=1000PF224表示22&TImes;104PF=0.22uF

3、電容容量誤差表

如：一瓷片電容為104J表示容量為0.1uF、誤差為±5%。

4、故障特點

在實際維修中，電容器的故障主要表現為：

（1）引腳腐蝕致斷的開路故障。

（2）脫焊和虛焊的開路故障。

（3）漏液后造成容量小或開路故障。

（4）漏電、嚴重漏電和擊穿故障。

5、電容器的使用方法及注意事項

①在電容器使用之前，應對電容器的質量進行檢查，以防不符合要求的電容器裝入電路。

②在設計元件安裝時，應使電容器遠離熱源，否則會使電容器溫度過高而過早老化。在安裝小容量電容器及高頻回路的電容器時，應采用支架將電容器托起，以減少分布電容對電路的影響。

③將電解電容器裝入電路時，一定要注意它的極性不可接反，否則會造成漏電流大幅度的上升，使電容器很快發熱而損壞。

④焊接電容器的時間不易太長，因為過長時間的焊接溫度會通過電極引腳傳到電容器的內部介質上，從而使介質的性能發生變化。

⑤電解電容器經長期儲存后需要使用時，不可直接加上額定電壓，否則會有爆炸的危險。正確的使用方法是：先加較小的工作電壓，再逐漸升高電壓直到額定電壓并在此電壓下保持一個不太長的時間，然后再投入使用。

⑥在電路中安裝電容器時，應使電容器的標志安裝在易于觀察的位置，以便核對和維修。

⑦電容器井聯使用時，其總的電容量等于各容量的總合，但應注意電容器并聯后的工作電壓不能超過其中最低的額定電壓。

⑧電容器的串聯可以增加耐壓。如果兩只容量相同的電容器串聯，其總耐壓可以增加一倍;如果兩只容量不等的電容器串聯，電容量小的電容器所承受的電壓要高于容量大的電容器。

⑨有極性的電解電容器不允許在負壓下使用，若超過此規定時，應選用無極性的電解電容器或?qū)蓚€同樣規格的電容器的負極相連，兩個正極分別接在電路中，此時實際的電容量為兩個電容器串聯后的等效電容量。

⑩當電解電容器在較寬頻帶內作濾波或旁路使用時，為了改變高頻特性，可為電解電容器并聯一只小容量的電容器，它可以起到旁路電解電容器的作用。

三、晶體二極管

晶體二極管在電路中常用“D”加數字表示，如：D７表示編號為７的二極管。

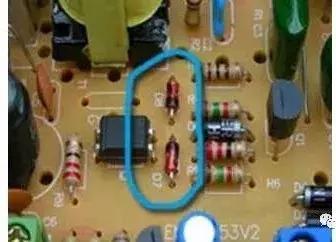

二極管在電路中的表示方法

1、作用：二極管的主要特性是單向?qū)щ娦?，也就是在正向電壓的作用下，?dǎo)通電阻很??；而在反向電壓作用下導通電阻極大或無窮大。正因為二極管具有上述特性，無繩電話機中常把它用在整流、隔離、穩壓、極性保護、編碼控制、調頻調制和靜噪等電路中。

晶體二極管按作用可分為：整流二極管（如1N4004）、隔離二極管（如1N4148）、肖特基二極管（如BAT85）、發光二極管、穩壓二極管等。

2、識別方法：二極管的識別很簡單，小功率二極管的N極（負極），在二極管外表大多采用一種色圈標出來，有些二極管也用二極管專用符號來表示P極（正極）或N極（負極），也有采用符號標志為“P”、“N”來確定二極管極性的。發光二極管的正負極可從引腳長短來識別，長腳為正，短腳為負。

3、測試注意事項：用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向?qū)ㄗ柚担@與指針式萬用表的表筆接法剛好相反。

幾乎在所有的電子電路中，都要用到半導體二極管，它在許多的電路中起著重要的作用，它是誕生最早的半導體器件之一，其應用也非常廣泛。

晶體二極管使用常識：

（一）用于整流電路的二極管

用于整流電路的二極管，最重要的參數是高反向工作電壓和最大工作電流容量。例如，在電壓為50V的電路中，使用高反向工作電壓為30V的二極管，或在電流為500mA左右的電路中使用最大工作電流為100mA的二極管，通電后二極管會立即燒毀。一般根據電路要求，選電壓電流容量為二倍以上容量的二極管即可。對于小功率整流二極管，通常宜選用面接觸型二極管，如2CP1~2CP6，2CP10~2CP20，2CP1A~2CP1H等型號。

（二）用于檢波電路的二極管

雖然檢波和整流的原理基本是一樣的，但檢波二極管的作用是從被調制波中取出信號成分（包絡線），工作在高頻狀態下。因此，選用管子時主要考慮工作頻率要高，反向電流要小，這樣的管子檢波效率高。

（三）正確安裝二極管，防止虛焊

一般小功率二極管的安裝方式有兩種。一種是立式安裝，另一種是臥式安裝，可視電路板空間大小來選擇。在彎折管腳時要格外注意正確操作。一定不要采用直角彎折，而要彎成一定的弧度，且用力要均勻，防止將管子的玻璃封裝殼體撬碎，造成管子報廢。

（四）正確焊接二極管，防止虛焊小功率二極管的管腳并不是純銅材料制成的，焊接時一定要注意防止虛焊。特別是經過長時間存放的二極管，其管腳氧化發黑，必須先用刀子刮干凈，并預先吃錫，爾后再往電路板上焊，以確保焊接質量。

二極管的工作原理：

晶體二極管為一個由p型半導體和n型半導體形成的p-n結，在其界面處兩側形成空間電荷層，并建有自建電場。當不存在外加電壓時，由于p-n結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。

當外界有正向電壓偏置時，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。

當外界有反向電壓偏置時，外界電場和自建電場進一步加強，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流I0。

當外加的反向電壓高到一定程度時，p-n結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程，產生大量電子空穴對，產生了數值很大的反向擊穿電流，稱為二極管的擊穿現象。

二極管的類型：

二極管種類有很多，按照所用的半導體材料，可分為鍺二極管（Ge管）和硅二極管（Si管）。根據其不同用途，可分為檢波二極管、整流二極管、穩壓二極管、開關二極管等。按照管芯結構，又可分為點接觸型二極管、面接觸型二極管及平面型二極管。

點接觸型二極管是用一根很細的金屬絲壓在光潔的半導體晶片表面，通以脈沖電流，使觸絲一端與晶片牢固地?zé)Y(jié)在一起，形成一個“PN結”。由于是點接觸，只允許通過較小的電流（不超過幾十毫安），適用于高頻小電流電路，如收音機的檢波等。

面接觸型二極管的“PN結”面積較大，允許通過較大的電流（幾安到幾十安），主要用于把交流電變換成直流電的“整流”電路中。

平面型二極管是一種特制的硅二極管，它不僅能通過較大的電流，而且性能穩定可靠，多用于開關、脈沖及高頻電路中。

二極管的導電特性：

二極管最重要的特性就是單方向?qū)щ娦浴Ｔ陔娐分?，電流只能從二極管的正極流入，負極流出。下面通過簡單的實驗說明二極管的正向特性和反向特性。

正向特性

在電子電路中，將二極管的正極接在高電位端，負極接在低電位端，二極管就會導通，這種連接方式，稱為正向偏置。必須說明，當加在二極管兩端的正向電壓很小時，二極管仍然不能導通，流過二極管的正向電流十分微弱。只有當正向電壓達到某一數值（這一數值稱為“門檻電壓”，鍺管約為0.2V，硅管約為0.6V）以后，二極管才能直正導通。導通后二極管兩端的電壓基本上保持不變（鍺管約為0.3V，硅管約為0.7V），稱為二極管的“正向壓降”。

反向特性

在電子電路中，二極管的正極接在低電位端，負極接在高電位端，此時二極管中幾乎沒有電流流過，此時二極管處于截止?fàn)顟B(tài)，這種連接方式，稱為反向偏置。二極管處于反向偏置時，仍然會有微弱的反向電流流過二極管，稱為漏電流。當二極管兩端的反向電壓增大到某一數值，反向電流會急劇增大，二極管將失去單方向?qū)щ娞匦?，這種狀態稱為二極管的擊穿。

二極管的主要參數：

用來表示二極管的性能好壞和適用范圍的技術指標，稱為二極管的參數。不同類型的二極管有不同的特性參數。對初學者而言，必須了解以下幾個主要參數：

1、額定正向工作電流

是指二極管長期連續工作時允許通過的最大正向電流值。因為電流通過管子時會使管芯發熱，溫度上升，溫度超過容許限度（硅管為140左右，鍺管為90左右）時，就會使管芯過熱而損壞。所以，二極管使用中不要超過二極管額定正向工作電流值。例如，常用的IN4001－4007型鍺二極管的額定正向工作電流為1A。

2、高反向工作電壓

加在二極管兩端的反向電壓高到一定值時，會將管子擊穿，失去單向?qū)щ娔芰?。為了保證使用安全，規定了高反向工作電壓值。例如，IN4001二極管反向耐壓為50V，IN4007反向耐壓為1000V。

3、反向電流

反向電流是指二極管在規定的溫度和高反向電壓作用下，流過二極管的反向電流。反向電流越小，管子的單方向?qū)щ娦阅茉胶?。值得注意的是反向電流與溫度有著密切的關系，大約溫度每升高10，反向電流增大一倍。例如2AP1型鍺二極管，在25時反向電流若為250uA，溫度升高到35，反向電流將上升到500uA，依此類推，在75時，它的反向電流已達8mA，不僅失去了單方向?qū)щ娞匦?，還會使管子過熱而損壞。又如，2CP10型硅二極管，25時反向電流僅為5uA，溫度升高到75時，反向電流也不過160uA。故硅二極管比鍺二極管在高溫下具有較好的穩定性。

測試二極管的好壞：

初學者在業余條件下可以使用萬用表測試二極管性能的好壞。測試前先把萬用表的轉換開關撥到歐姆檔的RX1K檔位（注意不要使用RX1檔，以免電流過大燒壞二極管），再將紅、黑兩根表筆短路，進行歐姆調零。

1、正向特性測試

把萬用表的黑表筆（表內正極）搭觸二極管的正極，，紅表筆（表內負極）搭觸二極管的負極。若表針不擺到0值而是停在標度盤的中間，這時的阻值就是二極管的正向電阻，一般正向電阻越小越好。若正向電阻為0值，說明管芯短路損壞，若正向電阻接近無窮大值，說明管芯斷路。短路和斷路的管子都不能使用。

2、反向特性測試

把萬且表的紅表筆搭觸二極管的正極，黑表筆搭觸二極管的負極，若表針指在無窮大值或接近無窮大值，管子就是合格的。

四、電感

電感在電路中常用“L”加數字表示，如：L3表示編號為3的電感。

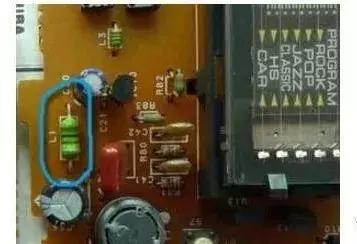

電路板上的電感器

電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成。

直流可通過線圈，直流電阻就是導線本身的電阻，壓降很?。划?dāng)交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感的特性是通直流阻交流，頻率越高，線圈阻抗越大。電感在電路中可與電容組成振蕩電路。

電感一般有直標法和色標法，色標法與電阻類似。如：棕、黑、金、金表示1uH（誤差5%）的電感。

電感的基本單位為：亨（H）換算單位有：1H=103mH=106uH。

電感使用常識：

1、貼片電感使用環境應潮濕與干燥、環境溫度的高低、高頻或低頻環境、要讓電感表現的是感性，還是阻抗特性等，都要注意。

2、貼片電感器因為環境溫度變化1℃所產生電感量的變化△L/△t與原有電感量L值的比值為電感的溫度系a1，a1=△L/L*△t。除電感溫度系數可決定其穩定性外，還應重視由于機械振動和時效老化所引起的電感量的變化。

3、在低頻時，貼片電感一般呈現電感特性，既只起蓄能，濾高頻的特性。 但在高頻時，它的阻抗特性表現的很明顯。有耗能發熱，感性效應降低等現象。不同的電感的高頻特性都不一樣。

4、貼片電感設計要承受的大電流，及相應的發熱情況。

5、注意導線（漆包線、紗包或裸導線），常用的漆包線。要找出最適合的線經。

6、焊盤或針腳是選購和使用電感線圈不可忽視的重要方向，主要考核其拉力、扭力、耐焊接熱和可焊性試驗等，以保證焊接的可靠性。 對于貼片電感（SMD）一定要嚴格按設計的焊盤尺寸選購，帶針腳的電感，一般無嚴格規定同參數和立式、臥式可互換，只是由于PC板安裝位置限制而指定品種。

7、額定電流是指貼片電感器在正常工作時允許通過的最大電流值。電感器在使用時，流過的電流不能超過額定電流，否則電感器就會因發熱而使性能參數發生改變，甚至?xí)蜻^電流而燒壞。

五、晶體三極管

晶體三極管在電路中常用“Q”加數字表示，如：Q1表示編號為1的三極管。

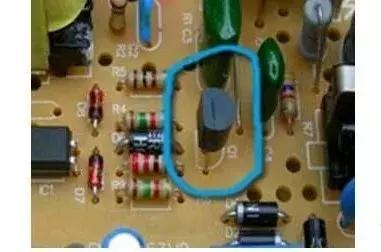

電路板上的三極管

1、特點：晶體三極管（簡稱三極管）是內部含有2個PN結，并且具有放大能力的特殊器件。它分NPN型和PNP型兩種類型，這兩種類型的三極管從工作特性上可互相彌補，所謂OTL電路中的對管就是由PNP型和NPN型配對使用。

常用的PNP型三極管有：9012、9015等型號；NPN型三極管有：9011、9012、9013、9014、9018、等型號。

2、晶體三極管主要用于放大電路中起放大作用，

應用多級放大器中間級，低頻放大輸入級、輸出級或作阻抗匹配用高頻或?qū)掝l帶電路及恒流源電路

3、晶體三極管的識別

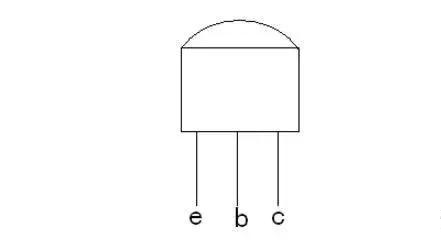

圖1-2

常用晶體三極管的封裝形式有金屬封裝和塑料封裝兩大類，引腳的排列方式具有一定的規律。對于小功率金屬封裝三極管，按底視圖位置放置，使其三個引腳構成等腰三角形的頂點向上，從左向右依次為e、b、c；對于中、小功率塑料封裝三極管，按圖示1-2位置使其平面朝向自己，三個引腳朝下放置，則從左向右依次為e、b、c。

4、晶體三極管的識別使用常識

①焊接時應選用20～75W電烙鐵，每個管腳焊接時間應小于4s，并保證焊接部分與管殼間散熱良好。

②管子引出線彎曲處離管殼的距離不得小于2毫米。

③大功率管的散熱器和管子低部接觸應平整光滑，在散熱器上用螺釘固定管子，要保證個螺釘?shù)乃删o一致，結合緊密。

④管子應安裝牢固，避免靠近電路中的發熱元件。
