一燈單控;雙控;三控;四控的實物接線圖解,超級贊!

一個開關控制一個燈:大家看斷路器是兩相的,所以一根線去燈,一根線去開關。簡單來說就是火線接開關,開關另一端接燈,燈的另一端接零線。

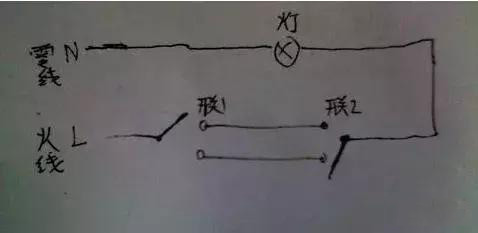

雙控?zé)簦?/p>

我們單獨拿兩個雙控開關和一個照明燈來舉例介紹。

1、控開關接線柱一般標有"L","L1","L2"。當L端進線時,L1和L2有一端和L接通,按動開關后,L1和L2的另一端和L接通。

2、我們以左端開關的L作為火線輸入,兩個開關的L1和L2對應接線,然后將右邊開關L接至照明燈一端,照明燈另一端接零線。

3、接好線后一定注意將照明燈兩側的線頭用絕緣膠帶包裹好,防止漏電。

4、最后留出的火線與零線接上插頭就完成了整個雙控開關的接線。

5、為方便接線,我們可以將雙控開關的電路圖記住,這樣實際操作就很容易接線。

三個開關控制一盞燈:三控與雙控最大的區別就是中間的多空開關,大家看他有6個點,其中四個點需要交叉連接,接線技巧就從左往右:L1----L1---L21----L1。大家對照?qǐng)D中,如果走暗線的話,管子里面還是三根電,大家看L1---L2是雙控線,去燈燈上面的紅色線,實際穿線我們用三根。零線去燈,火線進開關。

四個開關控制一盞燈:大家看四控與三控最大區別就的中間有兩個多空開關,如果我們要接9個開關控制一盞燈,那么兩邊開關三開雙控,中間加單開多控就可以,無論多少控制就多加幾個多空開關。

一開五孔:開關控制燈既然是開關控制燈,我就讓插座先等到一個220V電源,所以火線進插座的:L。零線進插座的N,地線進接地。

開關控制燈:我們從插座的N并聯一根零線,然后火線并聯一根去開關的L。開關的L1出去進燈上面。這種接線方式就是一開五孔,開關控制燈,插座也有電。

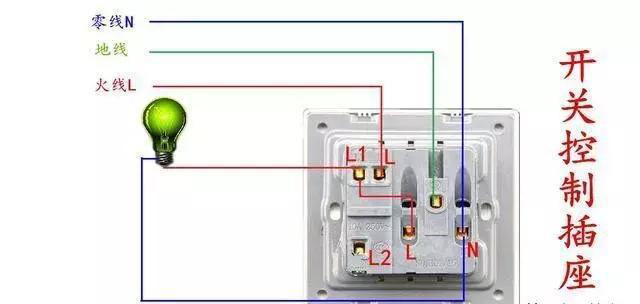

一開五孔:開關即控制插座也控制燈,零線進插座的N,同時并聯一根零線去燈上面,讓燈和插座同時得到一個零線。

既然開關控制燈,控制插座我們就讓火線進開關的L,然后開關的L1出來分別進燈和插座的L。這種接線方法就可以實現開關控制燈和插座。

大家對以上內容一燈單控;雙控;三控;四控的實物接線都了解了嗎?
