在裝修房屋的過程中，水電一直是比較難的問題。尤其是電線線路，這個問題關系到切身安全！而且在裝修中水電管道的不止一直屬于比較隱蔽的工程！一個不小心就容易留下安全隱患，一旦出了問題，會造成難以估量的損失，而且由于其布于墻體之內，維修起來也會非常的麻煩。本文將從房間配電負荷、電線選擇、面板安裝、接線、插座數量等方面為您整理了一篇水電裝修攻略，為您的家居安全保駕護航。

房屋水電裝修一、房間配電設計說明

1、需要單獨設置專線的地方：

空調、廚房、電熱器、衛生間取暖器、電熱水器。

2、明確空開負荷量：

16A--實際控制在1500W內，普通照明沒問題。

20A--實際控制在2000W內，一般電視音響足夠，但微波爐加熱水器有點懸

25A--實際控制在2000W內，空調適用3匹，

32A--實際控制在3000W內，空調適用4匹，

40A--實際控制在4500W內。

總結：入戶總空氣開關60A，照明10A，空調插座40A，其它的全用25A。

3、模塊需求：

門鈴、報警、寬頻電視、寬帶1根線、電話2根線、

電話線、電腦線盡量留2根，電話線也用電腦線代替。

4、很多人并沒有注意到，冰箱是需要配一個獨立的低壓開關的。

房屋水電裝修二、電線的選擇

1、電路線徑計算：

進戶線10平方，照明線1.5平方，普通插座2.5平方，空調線4平方。

2、廚房、衛生間用電較多且功率大，所有插座及浴霸電線最好都用4平方的。

3、強電導線的選擇

(1)絕緣良好的單股銅芯導線)

(2)電線最好都用熟膠線，耐腐蝕性強。

(3)劣質的銅芯尺寸往往比正規廠的尺寸小，而外包絕緣皮厚。

(4)真線外皮包得緊，用手搓外皮不會轉動，假線外皮與銅導線會脫離。

(5)注意工長愛耍小聰明，買線也是好壞摻著買。

(6)火線“紅色”，零線“黑色”，地線“黃色”或“藍黃色”。

房屋水電裝修三、終端面板安裝注意

1、開關：底邊距地宜為1300mm，不要裝在門背后

空調的控制開關只能在電源端。在線路上是不允許加的。

2、插座：多多宜善;大功率電器如電烤箱等用16A插座;

通常插座底邊距地宜為300mm。

掛壁空調插座底邊高1900mm，電視機插座底邊高650mm。

脫排插座底邊高2100mm，廚房插座底邊高950mm，

掛式消毒柜插座底邊高1900mm，洗衣機插座底邊高1000mm。

3、區隔：電源線及插座與電視線及插座的水平間距不應小于500mm。

房屋水電裝修四、墻面開槽、挖暗盒孔注意事項

1、房屋內的承重墻是不允許開槽的。

帶有保溫層的墻體在開槽之后，很容易在表面造成開裂。

在地面開槽，更要小心不能破壞樓板，給樓下的住戶造成麻煩。

插座或者開關很難緊靠墻角，那里通常都是鋼筋水泥澆筑的，不能刨槽。

承重墻上如需安裝暗盒，可以打掉批蕩層,不能破壞內面鋼筋結構。

2、各種電路，都應該分開開槽走線，相互間不破壞。

3、線槽應該橫平豎直。這是為了以后電路檢修知道埋的電管位置。

4、吊燈自重3kg以上，先在頂板裝后置埋件，再將燈具固定上。

嚴禁裝在木楔木磚上。

房屋水電裝修五、電線穿線、接線

1、應該等到PVC管安裝好后，再統一穿電線。

現在工人都是邊穿電線邊接管，很難保證以后電線可以順利的更換。

2、同一回路電線應穿入同一根管內，但管內總根數不應超過4根。

管內導線的總截面積不應超過管內徑截面積的40%。

3、穿入配管導線的接頭應設在接線盒內，線頭要留有余量150毫米。

4、接線應該是先進行涮錫，然后再用膠布纏繞7圈，絕緣帶包纏應均勻緊密。

5、管內穿線應分色?；鹁€紅色，零線蘭色或黑色，接地線為黃相間雙色線。

6、面向插座，上零下火或左零右火，接地為2.5平方的雙色軟線。

7、連接開關、螺口燈具時，應該相線先接開關。

8、有的裝修公司不穿地線(用4分管，地線根本穿不進去)，絕對危險。

對于金屬外殼的電器來講，一旦漏電，誰碰到誰就是地線。

9、電暖器安裝不得使用普通插座，不得直接裝在可燃構件上。

10、衛生間插座安裝防濺盒。

11、在走線的位置作出標記。開槽埋線后，封墻前，拍照片留證(特別是廚衛)。

完工后給出完整電路圖，方便日后維修

房屋水電裝修六、插座數量的需求注意

1、門玄關：

電源插座1—2個，應對將來烘鞋機，或用電扇通風鞋柜。

門內側欲留對講器或門鈴線口;門頂部欲留報警線口(煙感，紅外報警線)。

2、大客廳：

電話線、電腦線、對講器或門鈴線

電視機的插座位置注意在電視機側邊，不是背后。

空調插座盡量移近將來的空調位置，免得看到過長的電源線不好看。

沙發邊沿預留電話線口，電話旁預留插座以利于將來裝子母機。

沙發周圍插座共2個，對應飲水機、暖茶壺、落地燈等。

餐桌邊緣或底下裝2個電源接線口。以對應電飯鍋、火鍋、取暖器。

3、廚房間：

在不同部位預留插座，一定要稍有富余。

電源接口距地不得低于50cm，避免因潮濕造成短路。

抽油煙機插座1個，放在抽油煙機圍板兩側距地2.15米處。

冰箱處1個，放在冰箱左側距地1.3米處，以對應冰箱或微波爐。

料理臺處3個，以對應消毒柜、微波爐，電飯煲等。

水槽上方1個，以對應電熱水箱

水槽下方1個，以對應將來的凈水器

門框上方1個，對應將來煤氣報警器

4、衛生間：

插座裝防濺盒，裝在不易受到水浸泡的部位，如電熱水器上側。

面盆附近留下2~3個插座以對應電吹風、電水壺等。

面盆下的櫥柜里面留一個。

坐便器旁邊1個，以對應將來取暖及以后裝衛洗麗。

鏡前燈：可以留個線頭，也可以留插座。

電話插座一定選在坐便器左右，否則就沒有安裝意義了。

5、臥室：

床頭柜上方要安裝5孔插線板帶開關。

電話插座要預留在床頭柜的上方或側方。

床頭墻壁安裝2個帶開關插座，對應臺燈、手機充電、筆記本、電熱毯等。

梳妝臺上方預留帶開關的插座，以對應梳妝燈、吹風機等

6、書房：

寫字臺上方安裝五孔插座、電腦插座、電話插座等。

書架處預留1個插座，以對應落地臺燈、咖啡機等。

寫字臺下方預留插座1-2個，以備電腦配套設備電源用。

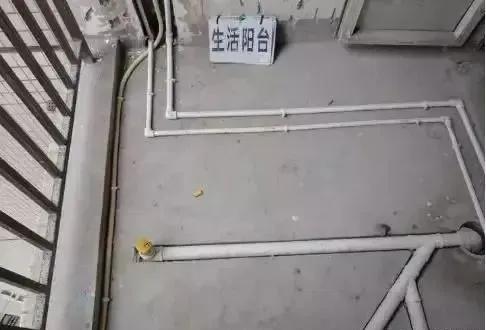

陽臺水電裝修施工圖

7、陽臺：

插座2個，對應洗衣機、烘干機。

照明燈光應設在不影響晾衣物的墻壁上

開關應裝在與陽臺門相聯的室內，不應安裝在陽臺內。
