新房裝修水電改造項目是一項非常重要的施工項目，水電改造的好壞對于我們的日后生活有非常重要的關系，對于我們裝修時自己學會看懂水電施工圖紙是很有必要的，那么我們該如何看水電圖紙呢？對于一些特殊符號是代表什么意思呢？今天我就詳細介紹一下如何看水電圖紙和了解符號。

一、裝修新手如何看懂電路改造施工圖紙：

1

看水電施工圖紙說明：

其實在我們正式看一份水電施工圖紙之前對于圖紙的說明我們必須是要看清楚和了解的，就比如說配電箱在室內的什么位置，設計位置是否合理；插座安裝高度設計多少，高度是否在安全標準內；出現的線管是多大尺寸的；線管敷設方式是怎么樣的？電線的搭配是否合理？電線與用電設備的符合是否匹配等。

2

結合室內土建看圖紙：

我們在看一份水電施工圖紙的時候我們也要結合土建去看，比如說我們要看房間的大小和尺寸，墻體厚度，找平層的厚度，保溫層厚度，保溫層的位置等，水電改造施工后對我們房間用電正常使用有沒有影響，預埋管大小是否合理，建筑的標高都是什么，了解清楚這些之后我們才能進行電源水位的預留和預埋。

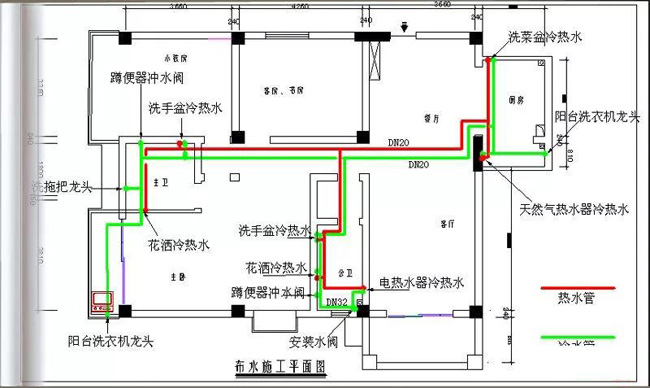

二、裝修新手如何看懂水路改造施工圖紙：

1、結合室內的系統圖紙和平面圖紙看：

在我們看水路改造圖紙的時候我們一定要結合室內的系統圖紙和平面圖紙一起看，這樣的話我們看到的圖紙才會更詳細，知道室內的分水點在那，管路的外道在那，變徑在那，每個位置的水位預留高度是多少，而且我們還要注意的是用水設備和排水系統是否匹配，考慮好其搭配是否合理。

2、看洗衣機預留位置：

其實對于我們房間裝修來說，在看水路改造圖紙的時候我們最需要注意的是洗衣機預留位置，洗衣機的給水點一般距離地面1.1米，而且旁邊必須有洗衣機排水地漏，而且要看是不是洗衣機專用的排水地漏，涉不涉及有存水彎，看圖紙的時候我們心里一定能與房間融合到一起，走到那個位置可以聯想出相關的東西，跟著管道走。

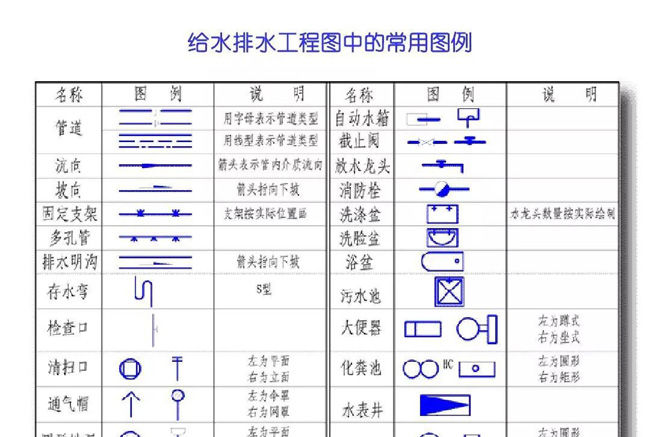

三、各類水電符號代表什么：

1、線路明敷相關符號：

LM-沿屋架或者是屋架下沿敷設；

ZM-沿柱敷設；

QM-沿墻敷設；

PL-沿頂棚敷設；

2、線路暗敷相關符號：

LA-暗敷在梁內；

ZA-暗敷在柱內；

QA-暗敷在墻內；

PA-暗敷在頂棚內；

DA-暗敷在地面內；

PNA-暗敷在不能進入的吊頂內；

3、線管敷設方式符號：

PVC-阻燃塑料線管敷設；

DGL-電工鋼管敷設；

VXG-塑制線管敷設；

GXG-金屬線管敷設；

KRG-可繞型塑制管敷設；

在看水電安裝圖紙時，要注意的幾個方面：

一、看水電安裝圖的時候，還要結合土建看。結構梁的大小、預埋套管大小、建筑標高等，水電設施安裝后房間使用高度有沒有影響。房間尺寸、墻身尺寸、筏板厚度、找平層厚度、保溫屬內保溫還是外保溫、保溫層厚度、內外墻裝飾層厚度，當這些數據都有了之后才能準確的進行預埋、預留、制作加工。

二、熟悉設計說明：所以要先看得懂圖例,熟悉設計說明,然后,對照圖紙給的圖例來看圖,讀圖時,可按引入管-水表井-干管-支管-用水設備的順序進行。這樣讀圖能省時準確，對電的也是這個道理，配電箱-電線回路-用電設備等,說白了就是源頭-連接-設備,這樣你在識圖過程中才不會暈頭轉向，以至于找不到關鍵點，一定要沉下心，仔細閱讀，按部就班的，相信利用這個方法都會很快的學會看水電圖紙。
