在建筑施工的工程中，作為一名水電工需要看懂電氣圖紙的重要性就不言而喻。相信對于很多的水電工朋友們在看電氣圖紙還是有些疑問或者拿不準，今天小編就教大家如何看電氣圖紙。

一、圖紙說明

在拿到圖紙之后，我們需要詳細的閱讀圖紙的標題和有關說明。看著圖紙，結合著電工知識，對該電氣圖紙的類型有個明確的認識，了解圖紙的概況以及重點。

二、概略圖和框圖

這兩個分別表示的是系統和分系統的基本組成，了解之間的相互關系和主要的特征。搞清楚電路圖的工作原理。

三、看電路圖

電路圖主要分為主電路、輔助電路、交流回路和直流回路。在看主電路時，一般都是從下到上，用電設備—控制電器元件—電源開端?？摧o助電路時則是從上而下、從左到右，主電源—各條支路—支路電器元件。

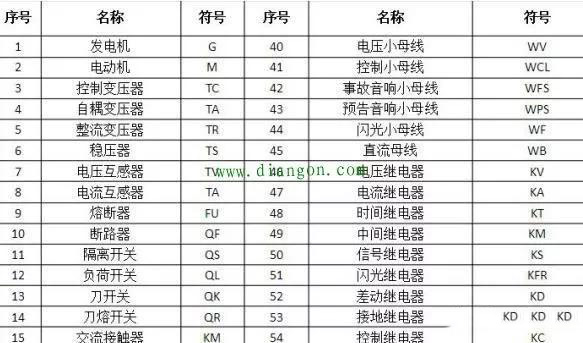

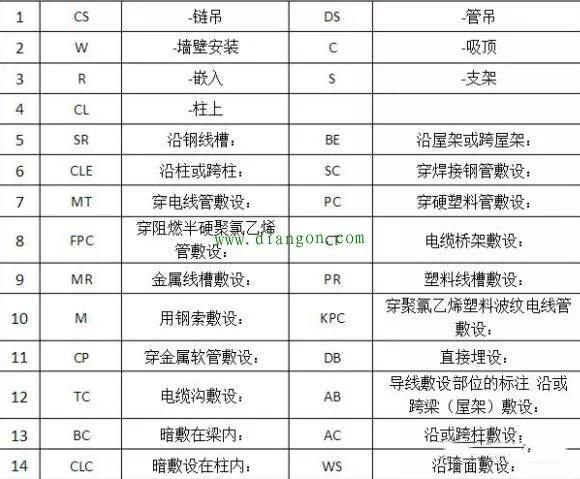

當然除此之外，我們需要了解電氣圖上邊那些圖形的符號和文字符號。下邊為大家分享一份電氣圖的圖例，希望能幫助到大家。
