做橋架的爬坡的計算公式：

橋架三線距離=邊高乘以公式！

30°乘0.5

45°乘0.8

60°乘1

90°切兩個45°

橋架爬坡彎的計算公式：

橋架45度彎頭:

斜邊 = 高度 x 1.4

底邊 = 高度

上下翻切口寬度 = 線槽的側板高度 x 8.1

左右翻切口寬度 = 線槽的底板寬度 x 8.1

橋架30度彎頭:

斜邊 = 高度 x 2

底邊 = 高度 x 1.7

上下翻切口寬度 = 線槽的側板高度 x 5.4

左右翻切口寬度 = 線槽的底板寬度 x 5.4

橋架25度彎頭:

斜邊 = 高度 x 3

底邊 = 高度 x 2.83

上下翻切口寬度 = 線槽的側板高度 x 3.4

左右翻切口寬度 = 線槽的底板寬度 x 3.4

施工環境允許現場加工制作彎頭的情況下可以采用以上橋架計算方法

橋架45°上下爬坡彎制作以及計算公式

目前電建施工中所使用的電纜橋架彎頭一般是由電纜橋架廠在出廠之前完整加工好的，但是由于施工現場情況各不相同，所以有的項目需要因地制宜現場加工電纜橋架彎頭，這就需要安裝人員有一定的施工基礎知識才能勝任。施工現場電纜橋架大致分為主橋架和分支架。主橋架是由設計院設計，根據圖紙施工；分支架是由主橋架引到就地設備的電纜支架，沒有圖紙設計，根據現場情況由施工人員來設計的。常用的彎頭種類包括：上下跳彎45°、垂直上下彎頭、水平三通等。下面就以橋架45°上下爬坡彎制作以及計算公式：

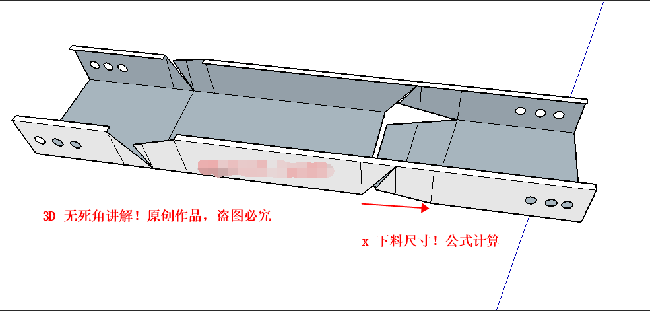

上坡彎頭制作以及計算公式

主要講解上坡彎頭的公式如何計算，畫線 還有如何切！任何規格大小的橋架都可以做出來！

下坡彎頭制作以及計算公式

主要講解了下坡彎頭的公式計算，切法，還有畫線方法！全程 3D 講解無死角

上下爬坡彎頭計算爬高距離

主要講述計算爬高距離！有公式

1.自制的電纜橋架彎頭、跳彎、三通的連接處，應先在內側進行點焊固定并把毛刺藥皮打磨干凈，外側應平整，縫隙應盡量小且鋸口處平整整齊。

2.電纜橋架彎頭對接無錯邊，焊接后的對口處應打磨平整、光潔，不應有損傷電纜絕緣層的毛刺、銳邊等棱角。

3.在托盤式電纜橋架內加鋼筋時，采用增加Φ6-8MM圓鋼，內、外側都應補刷油漆。刷油漆前，應把藥皮，焊渣清理干凈。

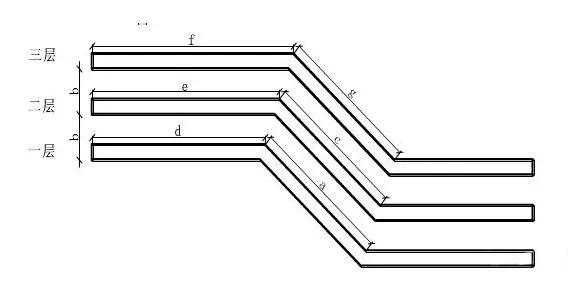

4.多層電纜橋架的自制三通及彎頭安裝完成后，折角應在垂直的統一直線上。

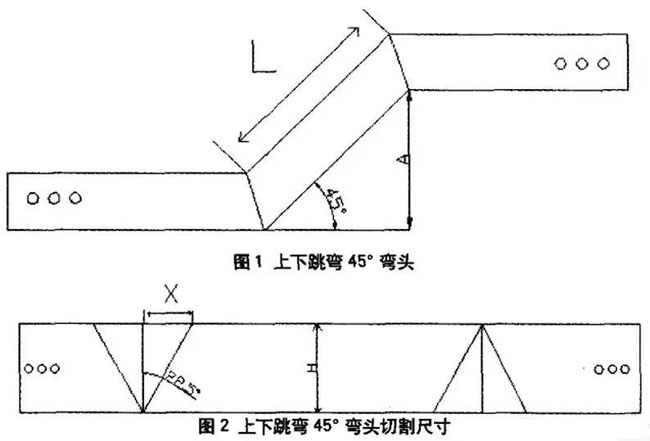

5.所有自制彎頭制作完成后，應在切割、打磨、焊接處刷防銹漆，再刷與橋架顏色相同面漆。如圖1與圖2上下跳彎45°彎頭的制作圖解，圖3水平跳彎45°彎頭的制作。

首先根據現場實際情況確定跳彎高度A，依據勾股定理a2+b2=c2得出：L=1.414·A。

注：H為所用橋架的高度，因為：tg22.5°=對邊/臨邊=X/H tg22.5°=0.414

所以X=0.414・H

電纜橋架兩個45°彎頭組合成90°彎頭的制作方法

電纜橋架兩個45度組合成90度的制作方法，需要邊寬高度乘以0.8，教程中的橋架大小為300mm×100mm，上下爬坡的彎頭需要切割的畫線方法，都是以邊寬高度的大小來畫，45度彎頭=100mm×0.8

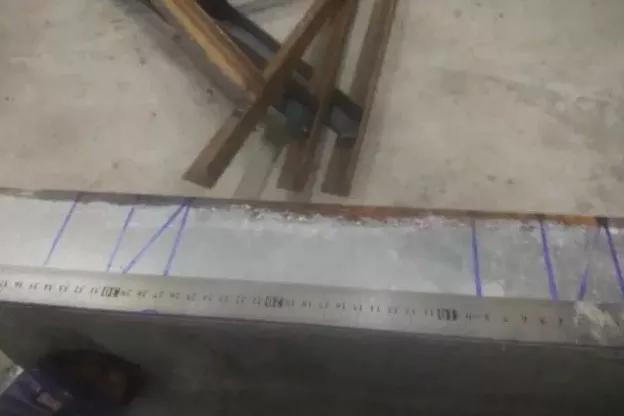

圖中橋架邊框寬度為10公分，取寬度的0.8來畫三條線，每條線的距離為4公分，這個彎頭是向下彎的，需要向底部托盤畫斜線，這是其中一個彎的畫法。

這是兩個45度彎的畫法，圖中生銹的另一面是托盤部分，另一面邊寬的畫法，和這一面是一樣的，對稱的。

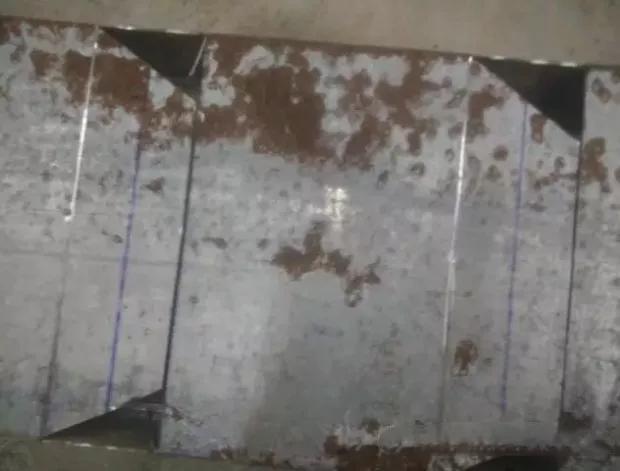

這已經是切割完成的電纜橋架了，大家需要注意畫線的地方，中間線與斜線交匯處還有一點不不能切斷的，那是電纜橋架邊寬的那一點折彎回來的！

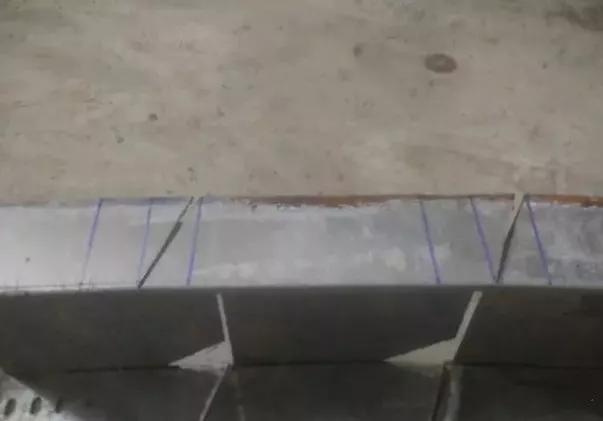

這已經是完整的切割了，就等著折合了。圖中三角切割掉的地方是隨意切的。這樣切，在折合的時候容易一些，如果你覺得沒必要，也可以不切。

托盤三條線中，左邊第一條需要切條痕跡，但不能切的太深，太深的話，在折合的時候可能會折斷。第三是需要完全切開。

接下來的工作就是折合，并且上螺絲了。如果承受的重量大的話，可以多加兩顆螺絲。內部毛刺要處理好，避免以后放電纜時，破壞電纜。

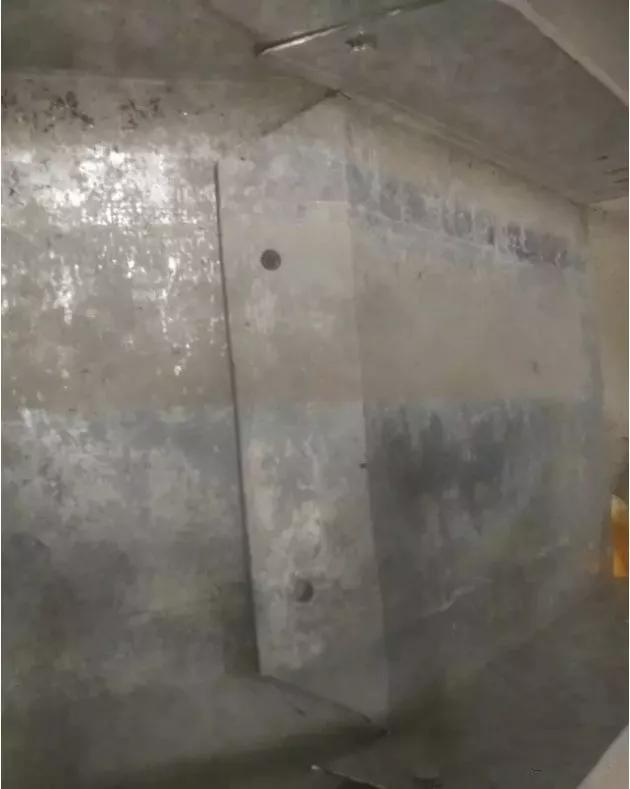

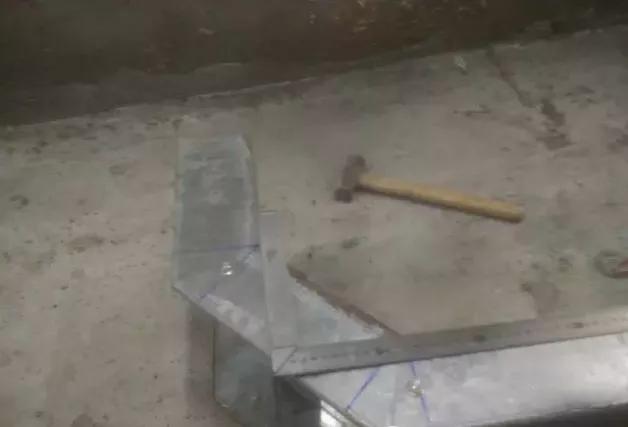

為了證明這個方法的準確性，我特意用了角尺大概測了下角度，這是完全可以用的。畢竟是人工制作，難免有的偏差，若有偏差，可以將螺絲擰松，調整下就可以了。
