一、三相四線制和三相五線制符號含義解答：

（R 黃、S綠、T紅、N藍或黑、地黃加綠雙色線）三相五線制

（R 黃、S綠、T紅、N藍或黑色線、）三相四線制

（R 黃、S綠、T紅、地黃加綠雙色線）三相四線制

三相四線制:相線A、B、C，保護零線PEN，PEN線上有工作電流通過，PEN在進入用電建筑物處要做重復接地；屬于TN-C接地系統.

三相五線制：相線A、B、C，零線N，保護接地線PE，N線有工作電流通過，PE線平時無電流（僅在出現對地漏電或短路時有故障電流）；我國民用建筑的配電方式采用TN-S接地系統。

二、三相四線制為何三相五線制多一根線

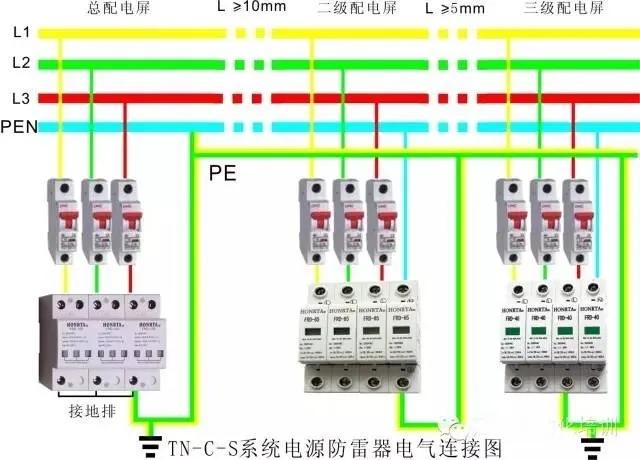

輸電線路三相電源電氣連接圖

低壓配電網電纜中，輸電線路一般采用三相四線制，其中 三相四線制

三條線路分別代表A,B,C三相，另一條是中性線N稱三相四線制,

三相五線制包括三相電的三個相線（A、B、C線）、中性線（N線）；以及地線（PE線），因此區別為多了一條地線。

三相五線制比三相四線制多一根地線，用于安全要求較高，設備要求統一接地的場所。

三相五線制的學問就在于這兩跟"零線"上,在比較精密電子儀器的電網中使用時,如果零線和接地線共用一根線的話,對于電路中的工作零點會有影響的,雖然理論上它們都是0電位點,如果偶爾有一個電涌脈沖沖擊到工作零線,而零線和地線卻沒有分開,比如這種脈沖卻是因為相線漏電引起的,再如有些電子電路中如果零點飄移現象嚴重的話那么電器外殼就可能會帶電,可能會損壞電氣元件的,甚至損壞電器,造成人身安全的危險.

零線和地線的根本差別在于一個構成工作回路,一個起保護作用叫做保護接地,一個回電網,一個回大地,在電子電路中這兩個概念是要區別開來的,在正規公司里,這兩根線規定要分開接.

現在實際中還有一種三相六線的接法,除工作零線,保護接地外,還專門另配一路接地線,這根線跟設備地線分開來接,不與其他任何線相接,用做對儀器設備的保護,因為電氣件的損壞往往只幾微秒的時間,所以要將誤動作電流更快的引回大地,需要儀器直接接地.

在同一用電系統中，絕對不允許同時存在保護接地與保護接零。

在三相四線制制供電系統中，把零干線的兩個作用分開，即一根線做工作零線(N),另外用一根線專做保護零線(該結線的點是: 工作零線N與保護零線PE除在變壓器中性點共同接地外,兩線不再有任何的電氣連接。由于該種結線能用于單相負載，沒有中性點引出的三相負載和有中性點引出的三相負載,因而得到廣泛的應用。在三相負載不完全平衡的運行情況下，工作零線N是有電流通過且是帶電的，而保護零線PE不帶電，因而該供電方式的接地系統完全具備安全和可靠的基準電位。

三、三相五線制供電的原理

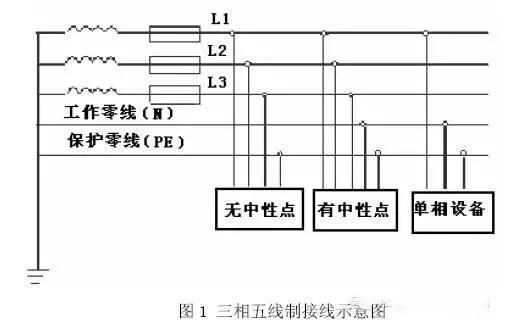

三相五線制供示意圖

眾所周知，在三相四線制電線電纜供電中由于三相負載不平衡時和低壓電網的零線過長且阻抗過大時，零線將有零序電流通過，過長的低壓電網，由于環境惡化，導線老化、受潮等因素，導線的漏電電流通過零線形成閉合回路，致使零線也帶一定的電位，這對安全運行十分不利。在零干線斷線的特殊情況下,斷線以后的單相設備和所有保護接零的設備產生危險的電壓，這是不允許的。如采用三相五線制供電方式，用電設備上所連接的工作零線N和保護零線PE是分別敷設的，工作零線上的電位不能傳遞到用電設備的外殼上，這樣就能有效隔離了三相四線制供電方式所造成的危險電壓,使用電設備外殼上電位始終處在“地”電位，從而消除了設備產生危險電壓的隱患。

四、對三相五線制敷設的要求

(1) 在用絕緣導線布線時，保護零線應用黃綠雙色線，工作零線一般用黑色線。沿墻垂直布線時，保護零線設在最下端，水平布線時，保護零線在靠墻端。

(2) 在電力變壓器處，工作零線從變壓器中性瓷套管上引出，保護零線從接地體的引出線引出。

(3) 重復接地按要求一律接在保護零線上，禁止在工作零線上重復接地。

(4) 采用低壓電纜供電時應選用五芯低壓電力電纜。

(5) 在終端用電處(如閘板、插座、墻上配電盤等)工作零線和保護零線一定分別與零干線相連接。

(6) 對老企業的改造應逐步實行保護零線和工作零線分開的辦法。例如在車間入戶時零干線做重復接地，重復接地以后工作零線單獨敷設，保護零線由此重復接地體引出；使用四極漏電保護斷路器的，在斷路器前是三相四線制，在斷路器后改為三相五線制; 在架空線路供電又實行動力電和照明電分開架設的(兩棚線)，可以用隨照明線橫擔架設的零線為工作零線，隨動力線橫擔架設的零線做保護零線。

五、三相五線制供電的應用范圍

凡是采用保護接零的低壓供電電線系統，均是三相五線制供電的應用范圍。國家有關部門規定:凡是新建、擴建、企事業、商業、居民住宅、智能建筑、基建施工現場及臨時線路，一律實行三相五線制供電方式，做到保護零線和工作零線單獨敷設。對現有企業應逐步將三相四線制改為三相五線制供電，具體辦法應按三相五線制敷設要求的規定實施
