1、結構預留預埋

從頂板配下的管路進出隔墻位置準確，排列整齊，彎曲半徑符合要求。

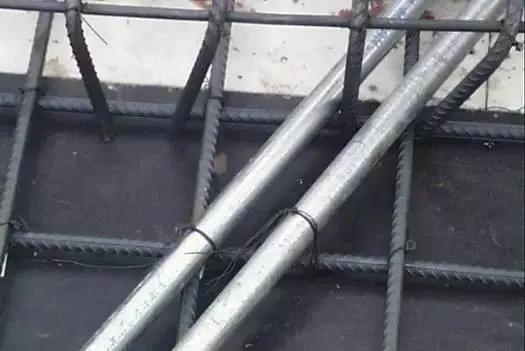

結構內的鍍鋅鋼導管固定應采用綁扎。

接線盒的防腐及時。

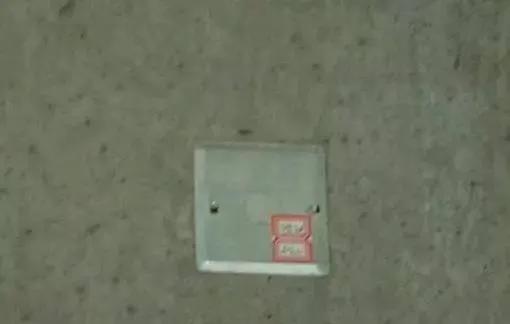

接線盒的封堵正確，且有標識。

、

2、配電箱柜安裝

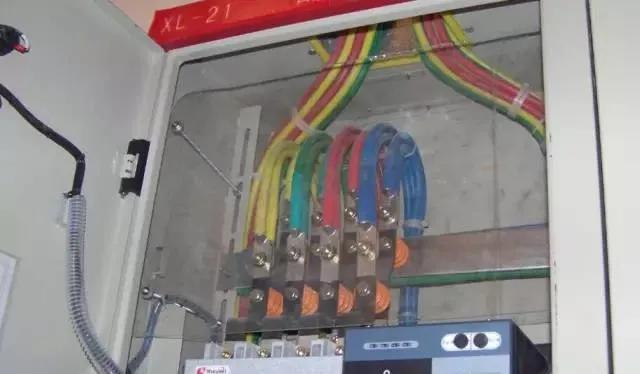

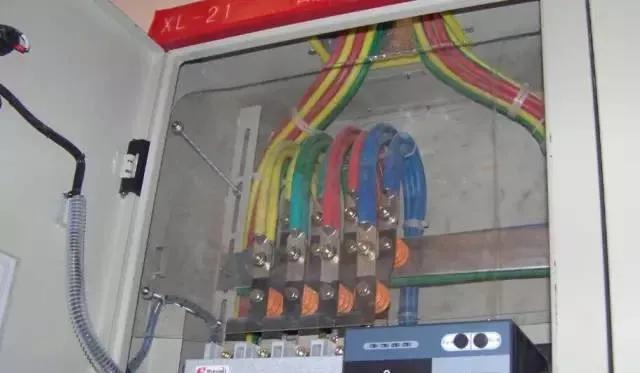

配電箱、柜內配線要整齊、牢固；標識要清晰、耐擦洗；電纜標識牌內容應齊全、正確。要有配電系統圖。金屬基礎、柜（箱）體、帶電器的門與PE排可靠連接。

配電箱、柜受消防控制時，其模塊應固定，消防導線多為軟銅線，應涮錫或加端子、應設編號。（同樣：潛污泵防水軟線也應涮錫或加端子）

配電柜、箱及接線盒內有明露帶電導體時，應加絕緣保護板。

配電柜成排安裝時，接縫緊密，鄰配電柜之間的縫隙不大于1mm。

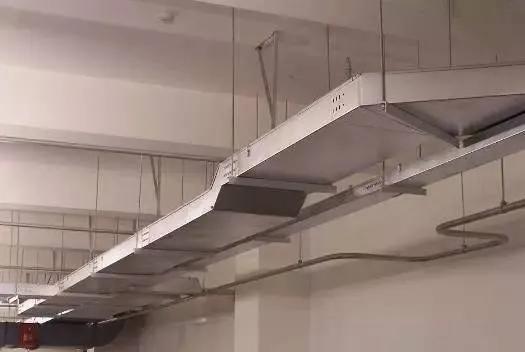

3、橋架安裝及防火封堵

線槽與其他管線進行綜合排布時，充分考慮操作空間；且線槽不能在水管的下面。

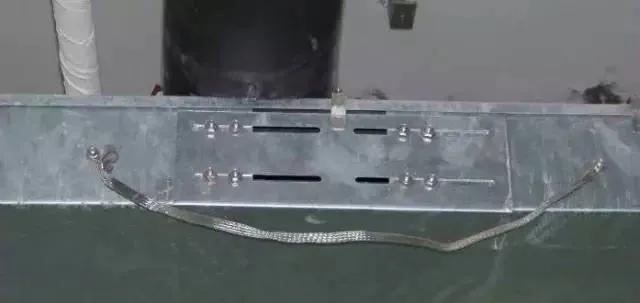

線槽直線段長度超過30米時應加伸縮節，伸縮節兩端要加接地跨接地線。

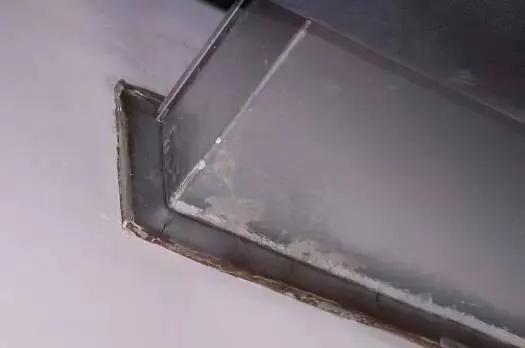

橋架出過樓板做法。橋架內外均應進行封堵嚴密。

橋架穿過墻體時的做法。

線槽安裝觀感良好。

成排鍍鋅橋架進入配電盤柜前的布置情況。

4、電氣器具的安裝

開關的底邊標高、間距應一致。

同一面墻上安裝的插座，其標高應一致，強、弱電插座之間的距離不應小于300mm。

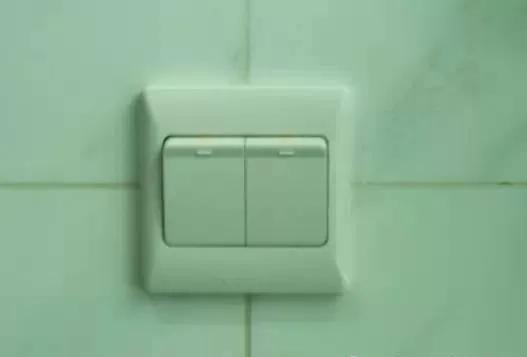

開關、插座面板應安裝在瓷磚的幾何中心或拼角的中心。

成排燈具安裝時保持在一條直線上，若有其他設施(如消防噴灑、煙感探測器、風口等)時，應在保證其安全距離及使用功能的前提下，宜統一到一條直線上。

5、防雷接地施工

設備外殼應采用軟連接與接地干線可靠連接；不得利用金屬線槽做接地接續導體，金屬支架也應可靠接地連接。

避雷網安裝平整、順直，與支架緊固無遺漏。

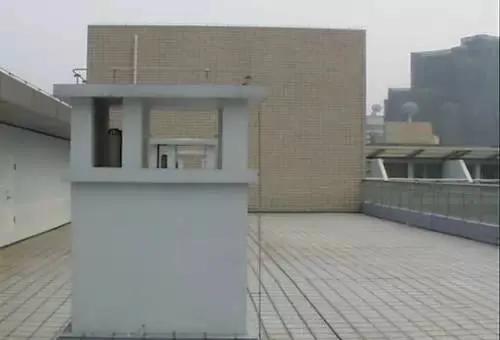

屋面不在接閃器保護范圍內的構筑物應增設防雷設施。

接地干線扁鋼應與配電室金屬門的接地扁鋼、門口地下過門預留的接地扁鋼干線焊接牢固。

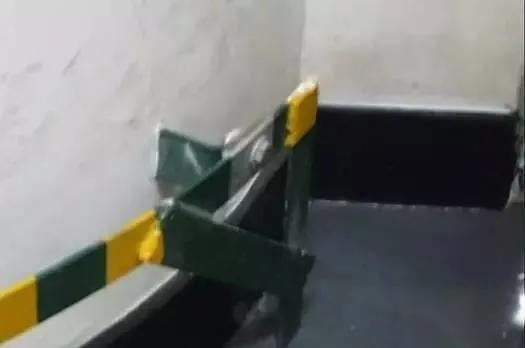

電動機的PE線在接線盒內可靠接地，機房內設置LEB端子時，設備金屬外殼、電源管、金屬支架均應與LEB端子連接。

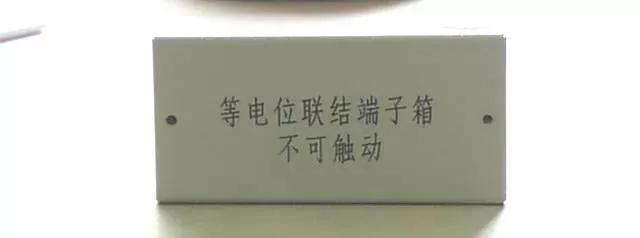

每個等電位端子箱門上應有明顯標記。

二

管道及通風工程

1、水管道安裝

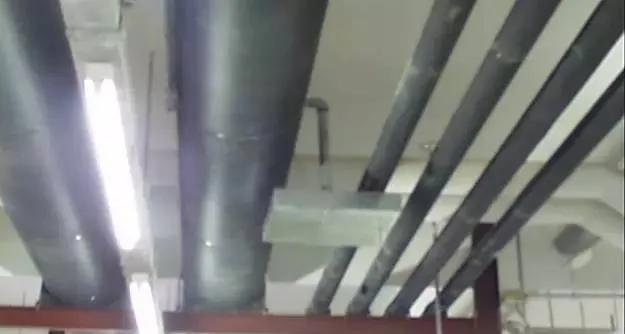

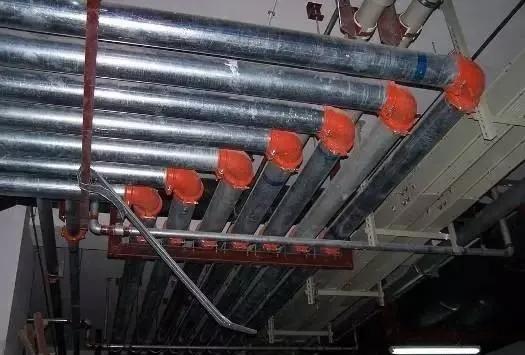

1）成排管道安裝。

2）成排管道安裝應與設計協商盡量吊裝在一個吊架上。

3）吊架間距應滿足最小管道規定要求。

4）吊架順直固定牢固。

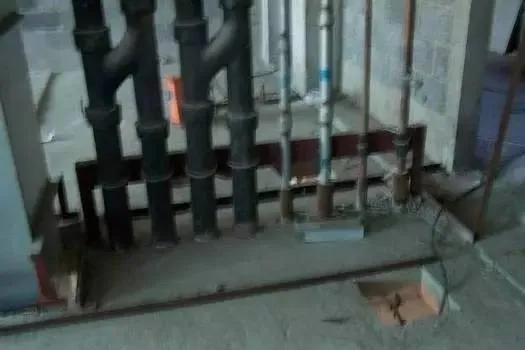

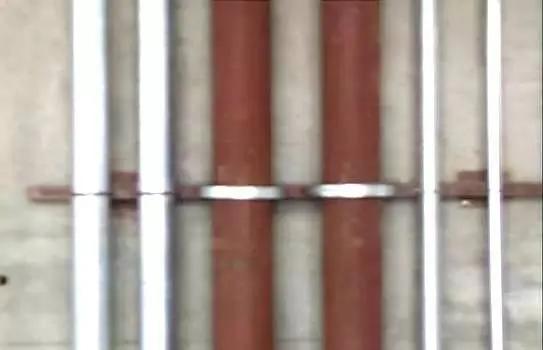

1）成排立管安裝，應垂直。

2）支架高度一致。

3）如有保溫管道應留出保溫間距。

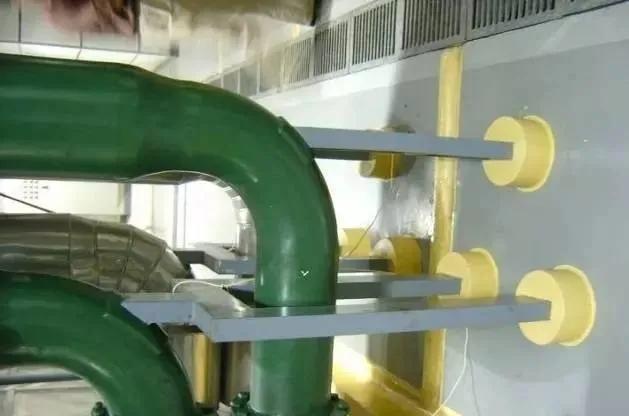

1）空調立管支架安裝，空調管道與支架接觸必須加木拖。

2）支架固定在地面上。

3）管道與支架間距必須大于保溫層的厚度。

1）管道焊接焊肉飽滿，焊縫高度、寬度符合設計要求。

2）焊縫外觀美觀，無咬肉、加渣、氣孔、裂紋、飛濺等缺陷。

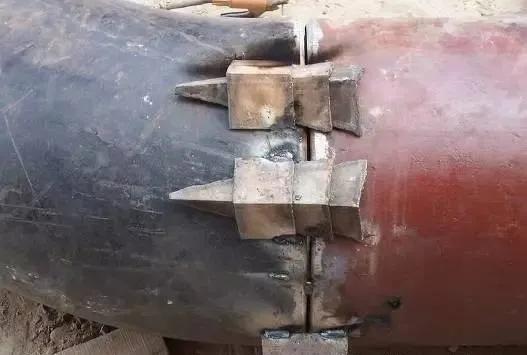

3）管道對口應平直，間隙符和要求。

2、風管道安裝

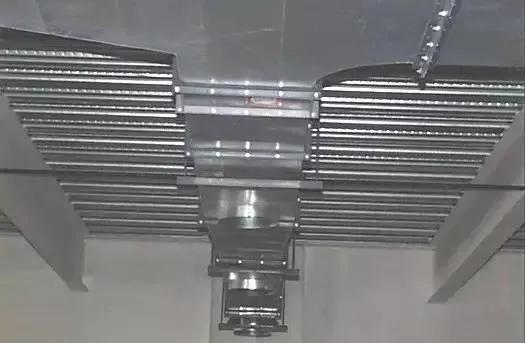

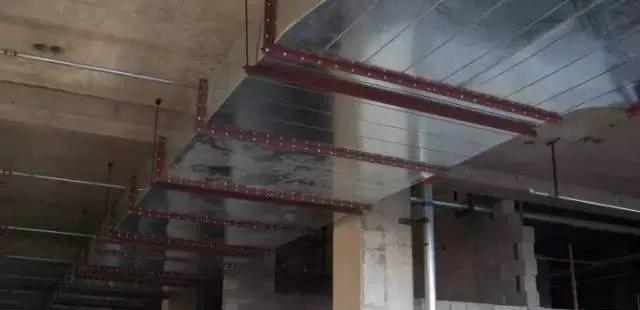

1）風管系統安裝位置正確、支、吊架構造合理。

2）風管吊裝應水平，吊架垂直。

3）保溫風管應加木拖，木拖厚度不小于保溫材料厚度。

4）吊架間距不大于3m。

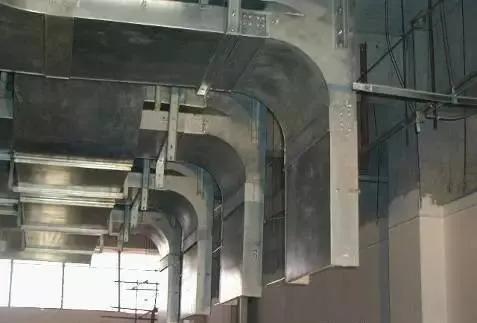

1）風管水平度為3‰，垂直度應為 2‰，總體偏差均不大于20mm。

2）風管吊架間距不得大于3m。

3）風管外觀平整無變形，并排風管吊架在同一直線上、法蘭完整，整體觀感良好。

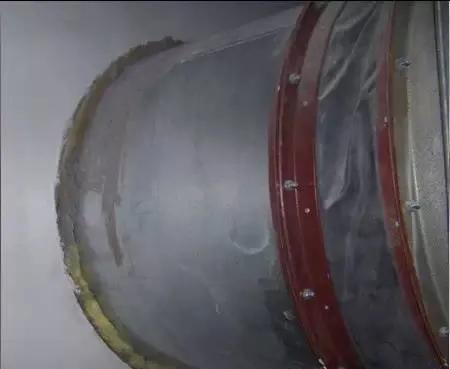

1）風管軟連接材料氧指數必須符合設計要求。

2）軟管連接長度為150-250mm。

3）軟管與法蘭連接鉚釘間距不大于80mm。

4）不得使用軟連接做變徑使用。

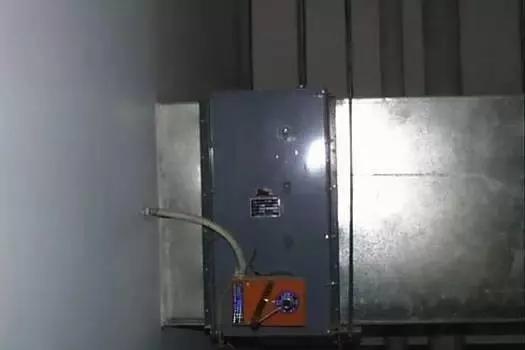

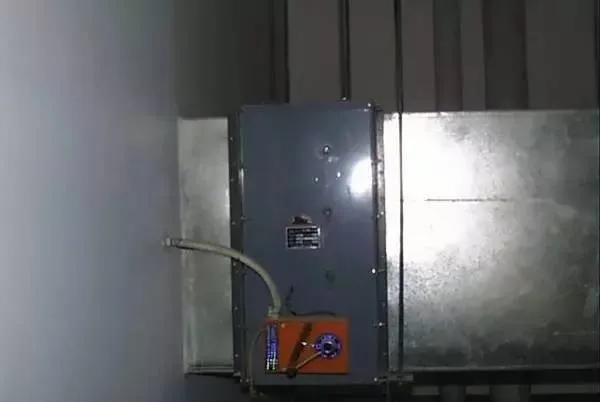

1）防火閥安裝應單獨加支吊架。

2）防火閥及排煙閥與隔墻距離不大于200mm。

3）防火套管安裝間隙均勻、填充密實。

3、水管及風管保溫

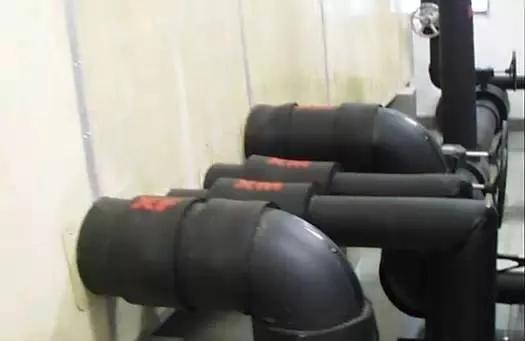

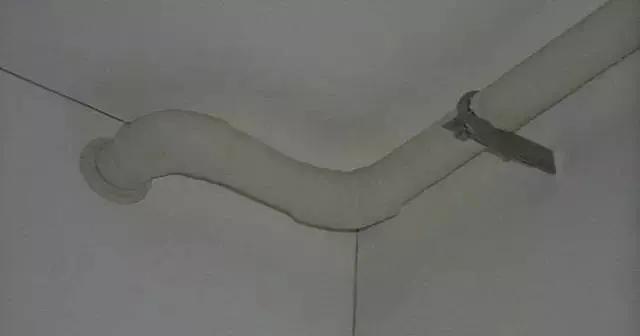

1）管道保溫平整，過度部分均勻。

2）管道法蘭應單獨保溫。

3）保溫材料各接口嚴密。

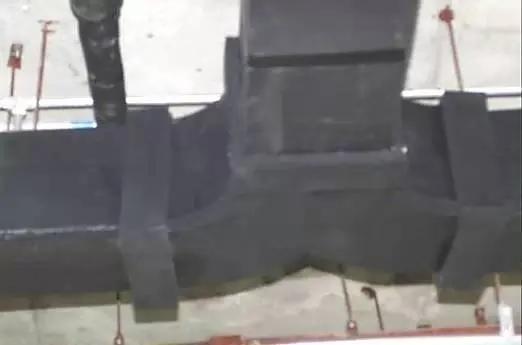

1）風管保溫平整，棱角清晰。

2）法蘭單獨保溫。

3）各接口粘接嚴密。

1）整體觀感效果好。

2）法蘭處應單獨保溫。

3）接口處應順?biāo)?/p>

4、設備及部件安裝

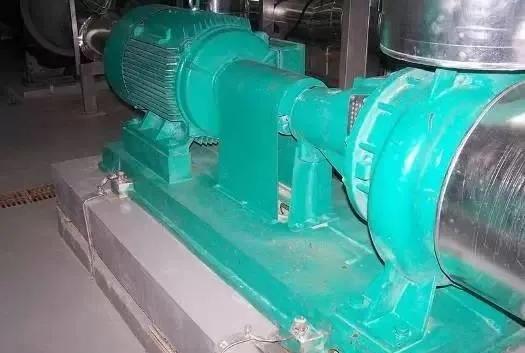

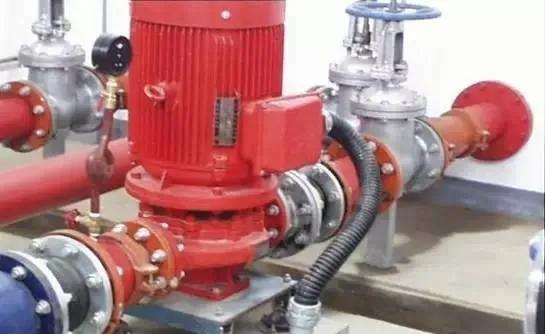

1）水泵安裝位置正確，水泵垂直。

2）水泵減振安裝符合設計要求。

3）水泵及管道油漆涂刷均勻。

4）管道穿墻處密封合理，嚴密不漏。

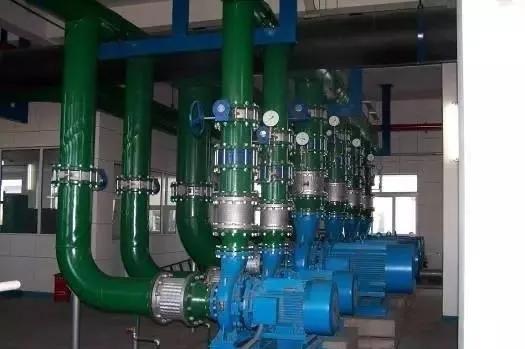

1）成排設備安裝應布置合理，相同型號設備及配件應位置在一條直線上，標高相同，壓力表朝向一致。

2）設備出入口管道支架布置合理。

3）減振器應全部露在基礎外面。

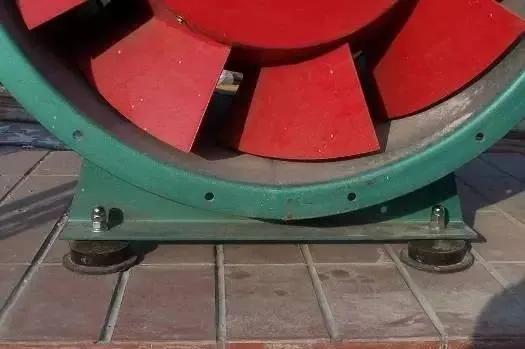

1）風機減振采用橡膠墊減振，橡膠墊全部露在瓷磚面上，符合要求。

2）避免橡膠減振墊被基礎埋里，起不到減振效果。

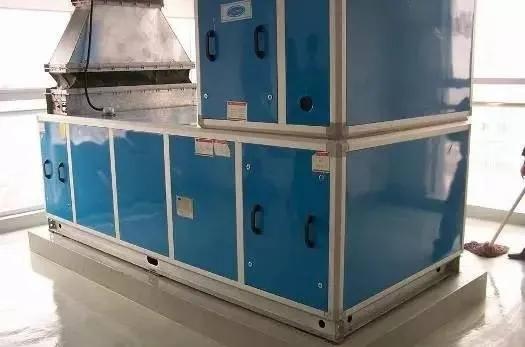

1）空調機組安裝應保證機組的水平度。

2）空調機組安裝應按設計要求加減振墊。

3）空調機組的各段連接應嚴密不漏風。

4）空調機組的排水管應加返水彎。

5）在安裝之前應考慮過濾器的檢修空間，以便檢修。

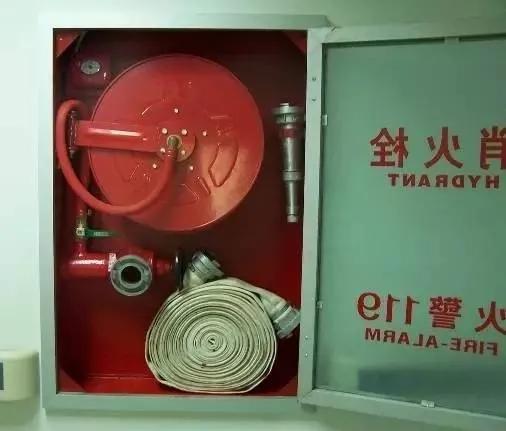

1）消防箱內器材碼放整齊。

2）消火栓栓口超外，在門開啟側。

3）消火栓距地高度1.1M，允差20mm。

4）消防箱體安裝垂直度不大于3mm。

5）消防箱內清潔，管口與箱體接合處應封堵嚴密光滑。

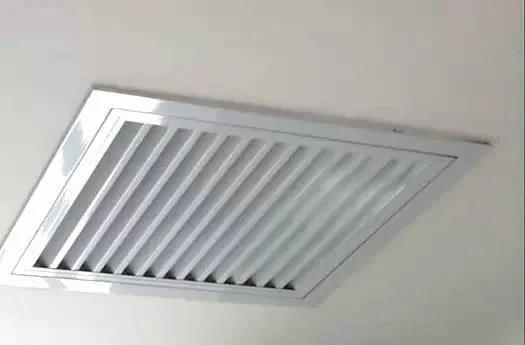

1）風口安裝位置正確，與頂板接觸緊密。

2）風口百葉調整靈活。

3）水平安裝風口水平度為3‰，總偏差不大于20mm。

4）垂直安裝風口垂直度為2‰，總偏差不大于20mm。

5、標識及刷漆

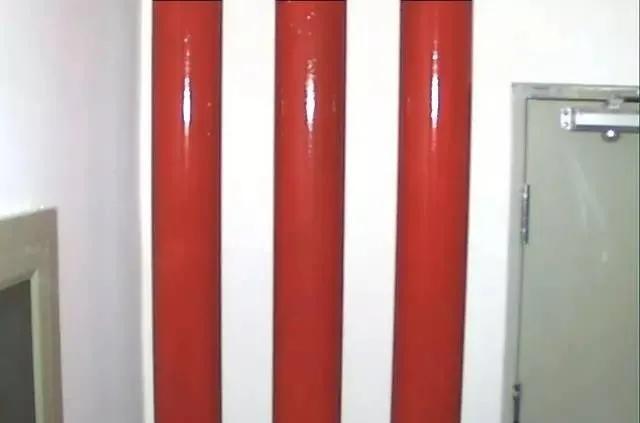

1）管道油漆涂刷均勻，漆膜厚度符合要求。

2）管道油漆無流墜，無漏涂，符合規范要求。

3）設備油漆應根據設計及廠家要求進行定色，刷漆時應均勻，無流綴，無漏涂，油漆顏色一致。

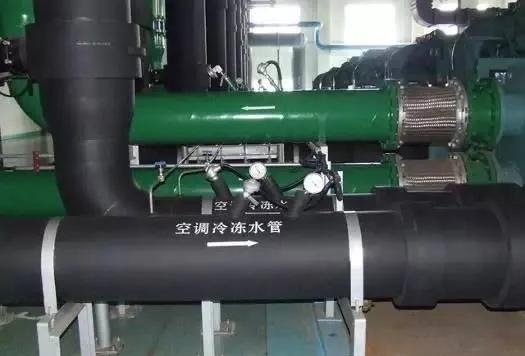

1）管道標識應字跡清晰醒目，介質流動方向正確。

2）采用油漆涂刷顏色要正確。

3）用色環時色環應間距均勻，分布合理。

4）成排管道表識應排列整齊美觀。

5）設備標識應固定牢固，高度合理。

水泵房整體效果

6、機電與土建配合部位

管道穿墻及穿樓面的跟部設置護口。

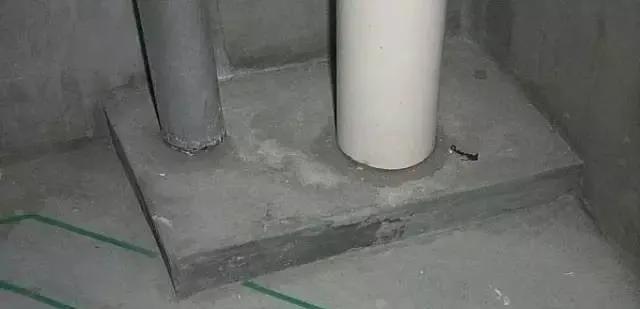

水立管穿樓板處，在立管根部處做成方形或圓形水泥擋水臺，以免根部積水、滲漏。

屋頂風機基礎貼磚。

風管穿墻處理。

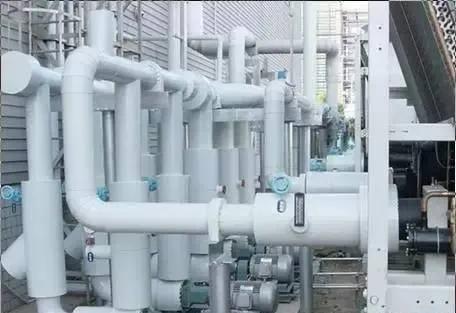

屋面基礎、支架，出屋面管道做支墩處理。

空調機房管道出墻做法。

水泵機房支架和排水溝做法。

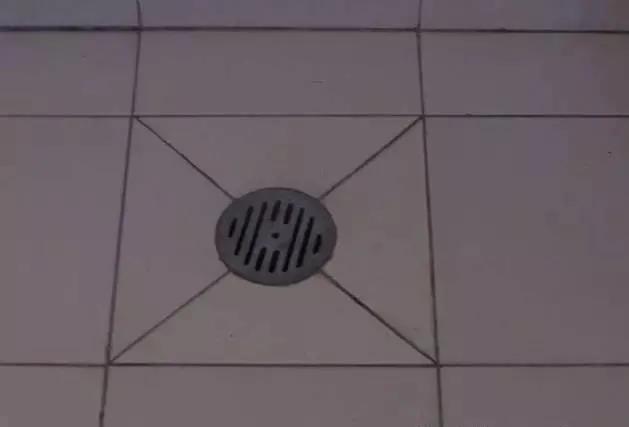

1）地漏位于地面最低處。

2）地漏應低于地面5mm。

3）地漏與周邊接觸嚴密，無破損。

1）沖洗閥應垂直。

2）蹲便器安裝平整牢固、居中。

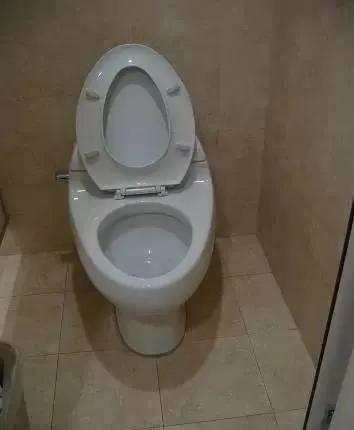

1）坐便器安裝應牢固可靠。

2）所有螺栓全部是鍍鋅件。

3）水箱螺栓不小于M10，地腳螺栓不小于M6。

4）安裝排布地磚居中。

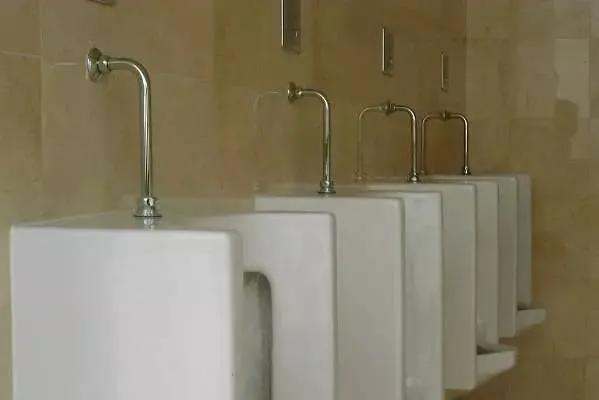

1）成排衛生潔具安裝應標高一致。

2）成排衛生潔具安裝間距均勻。

3）感應器盡量居于墻磚中心，整齊美觀。

4）衛生潔具配件應垂直，高度朝向一致。
