目錄

一、樓面、梁、墻柱內電線管預埋

二、混凝土墻內電氣線盒安裝

三、電箱底盒預埋及安裝

四、預制墻板內管線安裝

五、混凝土墻內給水管預埋

六、給水管天花敷設

七、止水節安裝

八、給排水套管安裝

一、樓面、梁、墻柱內電線管預埋

（正確）

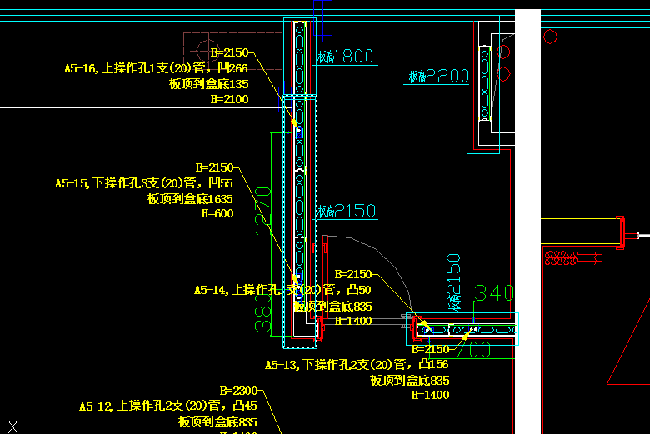

A1.墻板內水電安裝圖紙深化

a.進行墻板水電圖紙深化；

b.深化精確到每個底盒內線管位置、管徑大小、數量；

（正確）

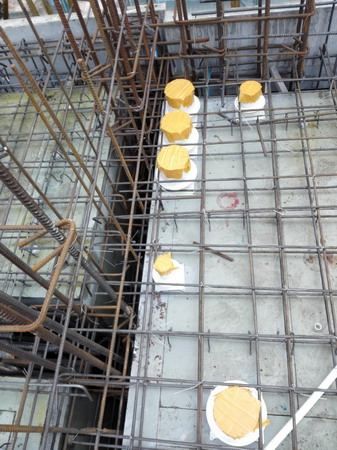

A2.水電線管精確定位

a.根據墻板水電深化圖進行放線；

b.線管穿鋁模梁底模板開孔；

c.根據放線位置，模板孔洞進行水電安裝，線管每隔 1 米須用扎絲綁扎固定， 且綁扎固定牢固；

（正確）

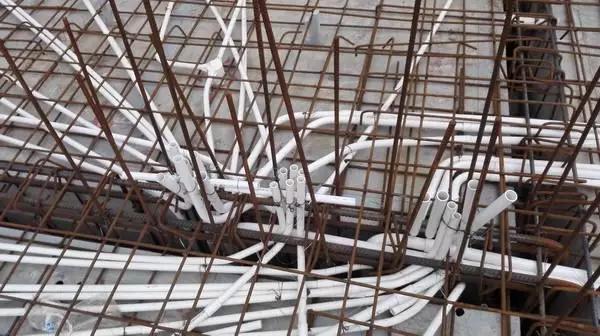

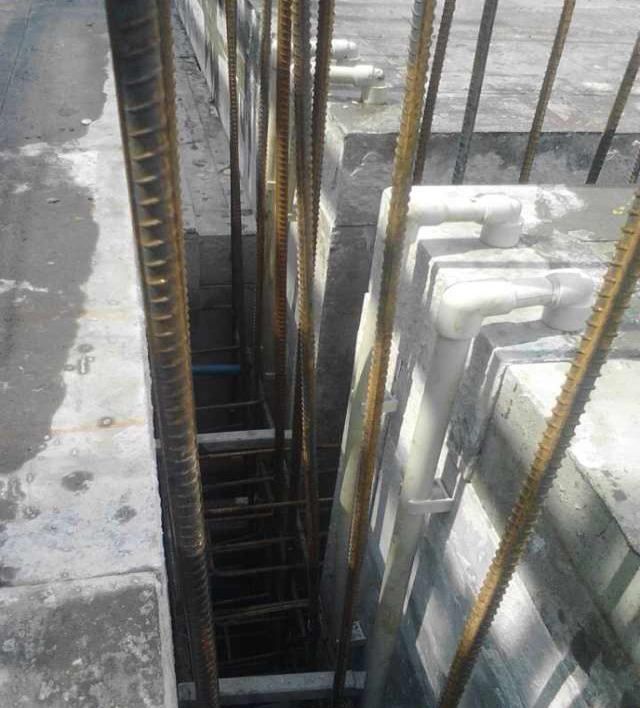

A3. 線管由地面返上至預制墻板面的插座線管

a.根據墻板水電深化圖，放線、三維定位(包括橫向、縱向、豎向)，并使用油漆或其他材料做好定位標記，標記準確、清晰；

b.根據定位標記進行線管安裝；

c.線管須處于墻板偏外側位置，避免后期線管偏里側而打鑿、破壞墻板；

d.并列線管嚴禁前后安裝，須并排一致安裝；

e.線管無支撐需增加鋼筋支撐或使用線管橫向固定；

f.鋼筋支撐需進行焊機點焊牢靠無松動；

g.再將線管牢靠固定；

（錯誤）

A4 .線管由地面返上至預制墻板面的插座線管

a.未按照要求線管安裝及預埋，無定位、無定位標記、未固定綁扎到位、線管未保持一定的間距；

二、混凝土墻內電氣線盒安裝

（正確）

A1. 線盒左右定位

a.鋁模安裝前，放線人員在樓板面上彈出墻體控制線，以此控制線為基準，參照墻板水電深化圖進行線盒尺寸定位；

（正確 ）

A2.線盒水平定位及放樣復測

a.進行線盒水平線放樣;

b.對已放樣完成的水平線用水平尺進行復測,確認無誤后進行定位施工；

（正確）

A3. 線盒安裝

a.使用穿筋帶耳的線盒，連體開關及插座應使用連體卡扣式線盒；

（正確）

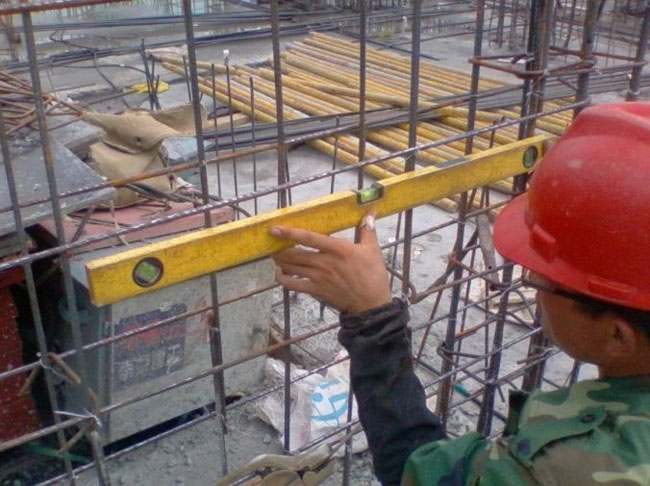

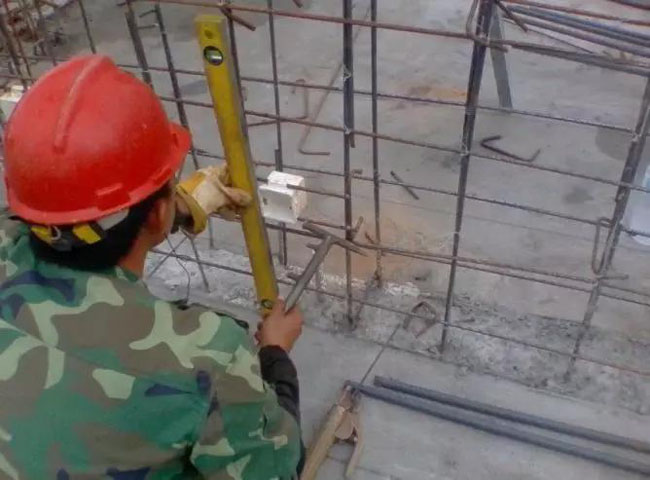

A4. 線盒水平調整

（正確）

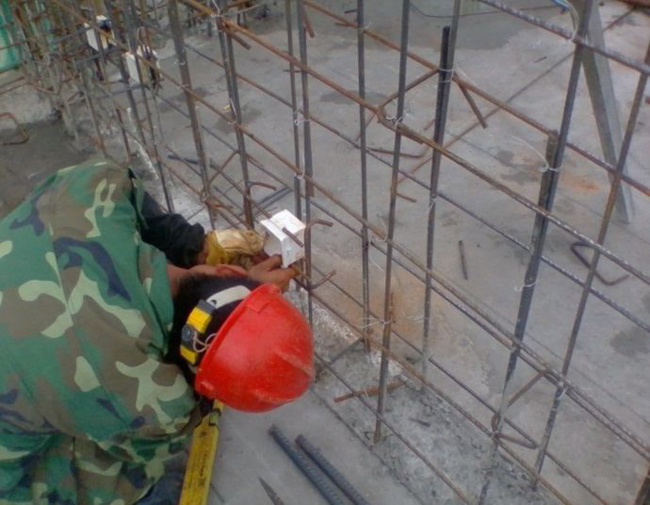

A5.線盒固定鋼筋點焊

（正確）

A6.線盒側面調整

（正確）

A7.線盒側面固定鋼筋點焊

a.在側邊固定點焊時，高溫容易燒穿塑料底盒。需先在線盒上澆水，待固定后再對點焊部位進行降溫；

（正確）

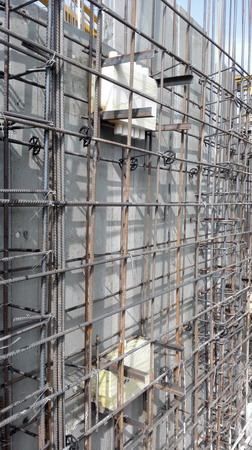

A8.線盒固定及定位筋安裝

a.混凝土墻內線盒兩側固定完成；

b.進行水平、豎向及平面的復測；

c.在線盒四角的其中對角用 2 根（其長度略小于混凝土墻厚度 2mm） 的鋼筋控制線盒不偏出墻位，鋼筋頭平齊線盒表面；

（正確）

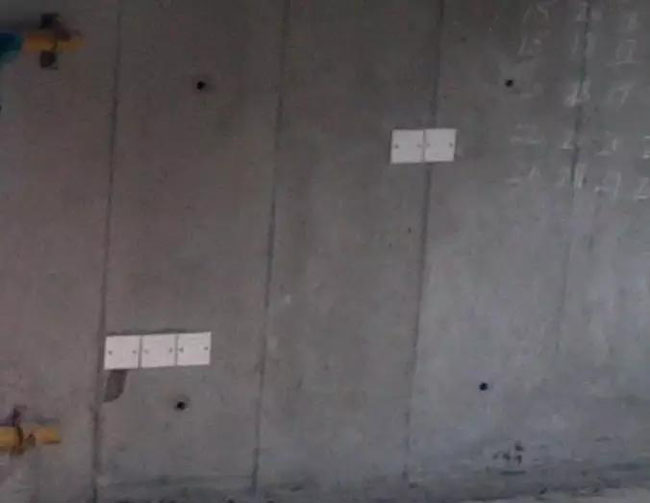

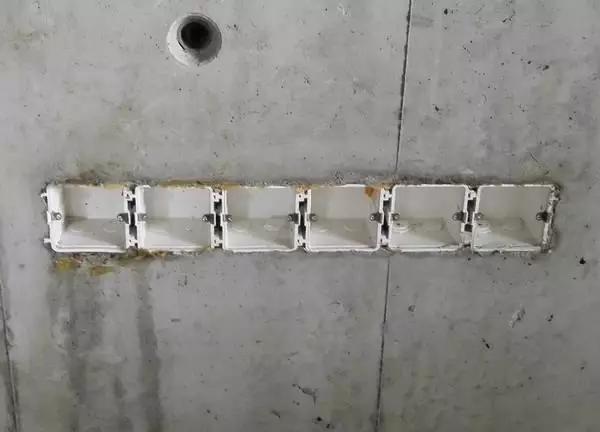

A9.拆模后線盒觀感良好；

（錯誤）

A10.未按照要求安裝，拆模后并列底盒未做到橫平豎直，平齊墻面，觀感較差；

（正確）

A11.線盒使用蓋板進行成品保護

三、電箱底盒預埋及安裝

（正確）

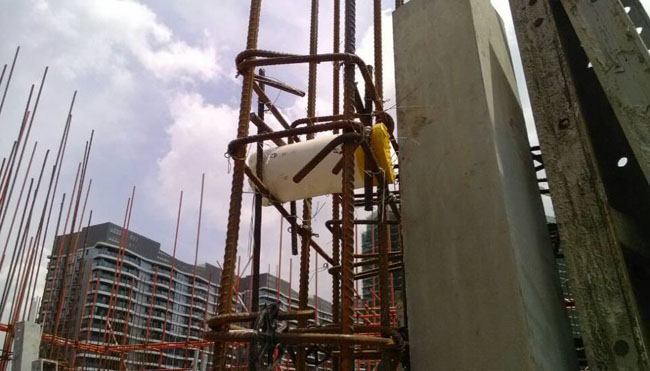

A1.電箱底盒預埋及安裝

a.在水電加工廠內預制電箱底盒定位鋼筋或角鋼，定位筋須焊接良好，固定牢固，四角須平齊；

b.電箱底盒定位筋須小于混凝土墻體厚度1-2mm，定位筋須平齊電箱底盒表面；

c.電箱底盒須定位放線，保證標高，焊接固定牢固，平齊墻面，做到橫平豎直；

（正確）

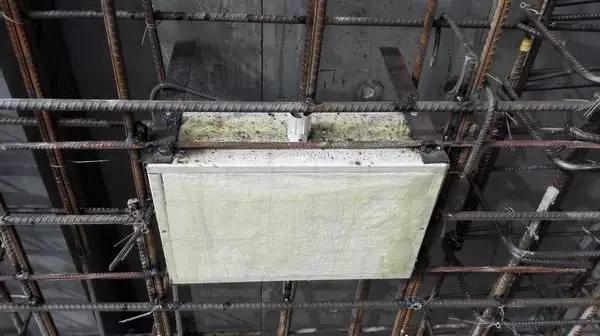

A2.電箱底盒預埋及安裝

a.電箱底盒內使用泡沫或擠塑板等材料做好成品保護，且箱內須增加內支撐，保證電箱底盒不變形；

（正確）

A3.電箱底盒預埋及安裝

a.拆模后觀感良好，橫平豎直，周邊混凝土澆搗密實；

（錯誤）

A4.電箱底盒預埋及安裝

a.未按照要求進行電箱底盒預埋及安裝，拆模后未平齊墻面，歪斜，觀感較差；

四、預制墻板內管線安裝

（正確）

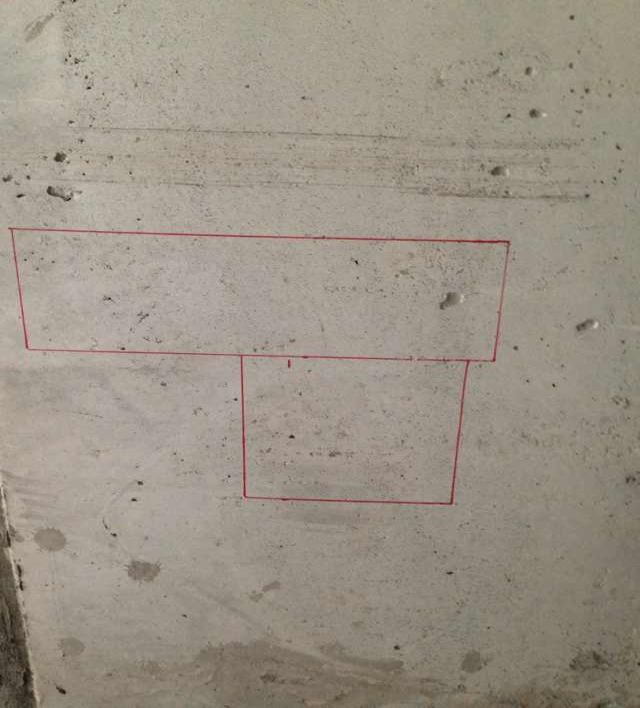

A1.墻板水電放線定位

a.根據墻板水電深化圖進行預制墻板內線盒及接管孔放線、定位，放線定位須做到橫平豎直；

（正確）

A2.預制墻板水電開槽

a.根據水電放線、定位尺寸，使用機械進行開槽；

b.開槽須橫平豎直，觀感良好；

c.線盒位置開槽尺寸：單盒：10*10cm ；雙盒：20*10cm；

d.線管接管孔開槽尺寸：2條線管：10*6cm；3條線管：10*10cm；

e.給水點位開槽：15*6cm ；

（正確）

A3.預制墻板內線盒固定

a.線盒需平齊墻板表面，做到好橫平豎直；

b.并列開關及插座需使用連體底盒；

c.并列線盒需做到同一室內標高差不超過0.5mm；

d.線盒周邊補槽密實；

（正確）

A4.線盒內線管接管，接管固定牢固

（正確）

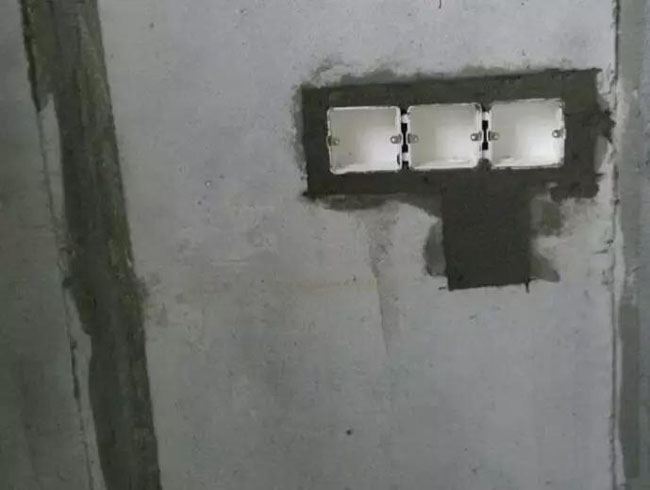

A5.預制墻板內線盒及線管補槽、收口

a.線盒及線管補槽密實；

b.收口美觀；

（錯誤）

A6.線管定位開槽錯誤做法

a.預制墻板未按照要求開槽，開槽長度過長，打鑿墻板，觀感較差；

五、混凝土墻內給水管預埋

（正確）

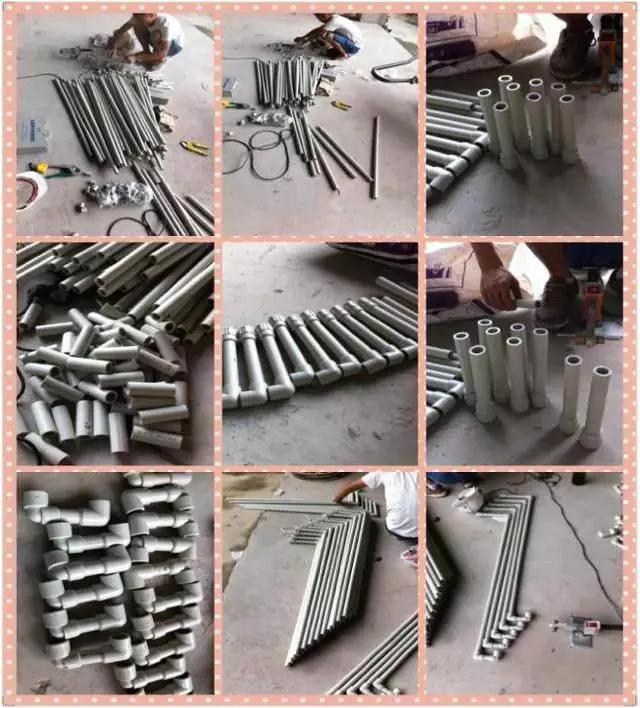

A1. 給水管提前定尺加工

a.根據圖紙尺寸提前定尺加工給水管，提高安裝效率；

（正確）

A2.給水管混凝土墻內安裝

a.將提前定尺加工完成的混凝土墻內給水管安裝至混凝土墻內，固定牢固；

（正確）

A3.給水管頭初步定位

對給水管頭進行精確定位，需在鋁模上開孔40mm左右的孔，保證冷熱水管頭中心距為15cm，衛生間淋浴龍頭預留2cm的貼磚完成面，拆模后管頭表面出墻面10-15cm，根據模板厚度，調節管頭表面的凸出模板表面的深度:

a、淋浴內絲管頭凸出墻面10-15mm；

b、洗菜盆及洗手臺角閥位置，給水管頭凸出墻面15-20mm；

c、陽臺無貼磚位水龍頭應平齊墻面；

（正確）

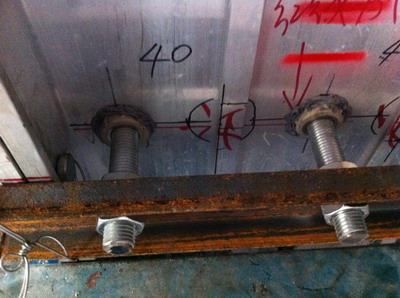

A4. 給水管頭精調定位

a.對給水管頭進行精調定位，需在給水管頭內絲與帶螺紋的絲桿咬合嚴密，外使用槽鋼或鋼板并用固定絲桿，保持絲桿穩固不變形，槽鋼或鋼板牢固固定在鋁模上。

（正確）

A5.利用水平尺，再次對給水管頭進行精調定位，直到符合要求為止；

（正確）

A6.冷熱水管頭平齊，進出一致

六、給水管天花敷設

（正確）

A1.給水管天花敷設

a.按照給水圖紙進行定位放線，做到橫平豎直；

b.鉆孔并埋入塑料膨脹管，埋入裝設管卡的固定螺栓，并螺栓周邊修補，安裝管卡卡座， 管道、卡箍；

c.給水管安裝規范整齊；

d.立管和橫管支架間距應符合相關規范要求，且不得大于下表的規定；

e.給水彎頭、 直接等給水配件前后應 5-10cm 范圍各增加一道管碼；

（正確）

A2.給水管安裝與試壓

a.冷熱水平行安裝熱水管應在冷水管上方，垂直安裝熱水管應在冷水管左側；

b.給水管道試驗壓力應為給水管道壓力的 1.5倍，但不能小于 0.6Mpa，穩壓 1h，壓降不大于 0.05Mpa，然后在工作壓力的 1.15 倍 狀態下穩壓 2h，壓力降不大于 0.03Mpa. 同時檢查各連接件不得滲漏；

A3.冷熱水管間距

七、止水節安裝

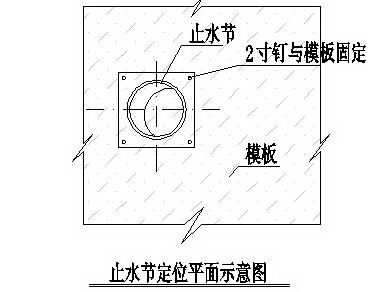

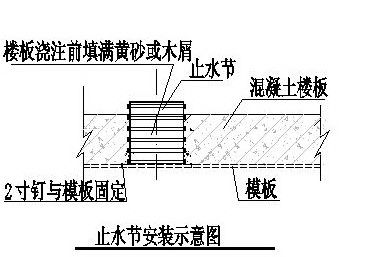

A1.止水節放線定位、固定

a.根據支模軸線，在安裝完模板后彈出立管、地漏等排水管的定位十字線；

b.用 2 寸釘或鐵線將“止水節”按十字線在四角固定，且固定牢靠；

A2 .止水節安裝

a.固定“止水節”后，用黃砂、木屑、廢報紙等填滿“止水節” 管身，避免澆注時混凝土流入管身；

b.混凝土養護達到強度后拆除模板，注意止水節不被拉傷；

c.對止水節做好保護，施工墻體、地面后續做法時不能損壞止水節；

d.安裝管道或衛生潔具前須把止水節內側清理干凈，不得有任何粘附物；

e.直接將管道插入止水節中，用粘接劑粘接管道與止水節；

A3.止水節安裝

a.止水節上部表面應與樓板面平齊，不應高凸出地面，止水節做好成品保護；

八、給排水套管安裝

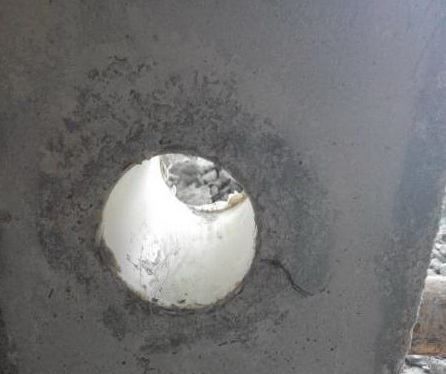

A1.給水穿梁套管

a.根據設計圖紙中給水套管安裝位置及定位尺寸，在鋁模上提前開孔，開孔孔徑略大于穿梁套管管徑；

b.給水管穿梁套管使用 PVC 塑料套管；

c.給水管穿梁套管應固定牢固；

d.給水管穿梁套管安裝須橫平豎直，觀感良好；

A2.空調套管的預埋

a.根據設計圖紙中空調套管安裝位置及定位尺寸進行安裝；

b.空調套管使用 PVC 塑料套管；

c.空調套管兩端應密封，且固定牢固；

d.空調套管應保證 10 度以上的外斜度；

A3.廚房排水套管、新風套管

a.根據設計圖紙中套管的安裝位置及定位尺寸，安裝套管；

b.使用 PVC 塑料套管；

c.套管兩端應密封，且固定牢固；

d.套管安裝須橫平豎直，觀感良好；
