一、接地?fù)u表

1、接地?fù)u表原理

測量接地電阻通常使用接地?fù)u表，接地?fù)u表的工作原理采用的是交流電橋，因此搖表的輸出是交流電。這主要是因?yàn)榻拥仉娮铚y(cè)量過程中，被測接地導線和地之間會形成電池，用直流測量會造成誤差，同時直流電通過時也會使接地導體產生極化，增加接觸電阻。

2、接地?fù)u表的使用

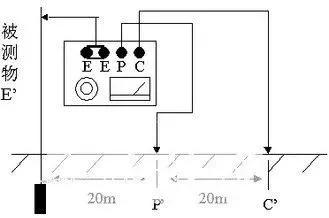

接地?fù)u表有兩種，一種是3個端子，E、P、C，將E接被測接地體，P接電位探針，C接電流探針。另一種有4個端子，C2、P2、P1、C1，將C2、P2短接后接到被測接地體，P1接電位探針，C1接電流探針。

2、接地?fù)u表的測量：

①用最短的專用導線將接地體與接地測量?jī)x的接線端“E1”（三端鈕的測量?jī)x）或與C2、P2”短接后的公共端（四端鈕的測量?jī)x）相連。

②用最長的專用導線將距接地體40m的測量探針（電流探針）與測量?jī)x的接線鈕“C1”相連。

③用余下的長度居中的專用導線將距接地體⒛m的測量探針（電位探針）與測量?jī)x的接線端“P1”相連。

3）將測量?jī)x水平放置后，檢查檢流計的指針是否指向中心線，否則調節“零位調整器”使測量?jī)x指針指向中心線。

4）將“倍率標度”（或稱粗調旋鈕）置于最大倍數，并慢慢地轉動發電機轉柄（指針開始偏移），同時旋動“測量標度盤”（或稱細調旋鈕）使檢流計指針指向中心線。

5）當檢流計的指針接近于平衡時（指針近于中心線）加快搖動轉柄，使其轉速達到120r／min以上，同時調整“測量標度盤”，使指針指向中心線。

6）若“測量標度盤”的讀數過?。ㄐ∮?）不易讀準確時，說明倍率標度倍數過大。此時應將“倍率標度”置于較小的倍數，重新調整“測量標度盤”使指針指向中心線上并讀出準確讀數。

7）計算測量結果，即R地＝“倍率標度”瀆數ד測量標度盤”讀數。

普通用的接地電阻測試儀型號為ZC29-B

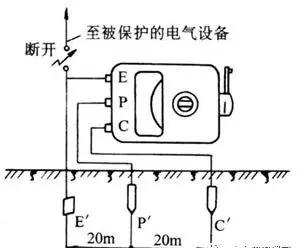

ZC29-B上有三根線:短的黃綠線(帶接地符號樁)接被測物,其旁一樁接20米線連接該距探棒,第三樁接40米線連接該距探棒.盡量三點成直線且與被測物垂直(遠離被測物的空地.插探棒處不要很干燥,應可有效導電.

把搖表擱穩在方物上(如磚塊),否則手指要被地面擦傷.用左膝壓住表,左手控大轉盤,右手轉搖把,搖速約120周/min,轉動大轉盤使指針?lè)€(wěn)停在中間,如打好1x幾,大轉盤的一格就是幾,先打大倍數預測,再打小倍數.

如打好1x0.1,大轉盤上被箭頭對準的數是2.2,電阻值就是為0.22歐.以上是三線測量,如被測物需同時測二點(如輸電鐵塔),就成四線測量,將帶接地符號樁的短接片拿掉,各接一根黃綠線到二根塔基.其余一樣.

二、絕緣搖表

1、絕緣搖表原理

測量絕緣電阻通常使用兆歐搖表，兆歐搖表與萬用表不同，兆歐表內電源采用能產生數百伏到數千伏電壓的手搖發電機，表的電壓等級有：500、1000、2500、5000V。低壓電氣設備一般采用500V等級的表測量。兆歐搖表內的發電機一般均發出交流電，經過整流后變?yōu)橹绷鬏敵觥?/p>

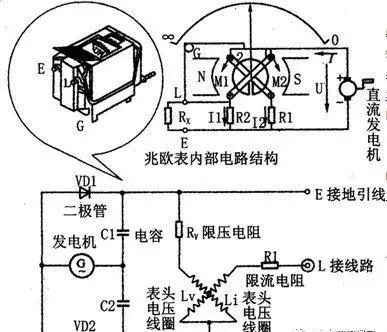

與搖表表針相連的有兩個線圈，一個同表內的附加電阻R串聯；另一個和被測電阻R串聯，然后一起接到手搖發電機上。當手搖動發電機時，兩個線圈中同時有電流通過，在兩個線圈上產生方向相反的轉矩，表針就隨著兩個轉矩的合成轉矩的大小而偏轉某一角度，這個偏轉角度決定于兩個電流的比值，附加電阻是不變的，所以電流值僅取決于待測電阻的大小。

2、絕緣搖表的選用原則

（1）額定電壓等級的選擇。一般情況下，額定電壓在500V以下的設備，應選用500V或1000V的搖表；額定電壓在500V以上的設備，選用1000V~2500V的搖表。

（2）電阻量程范圍的選擇。搖表的表盤刻度線上有兩個小黑點，小黑點之間的區域?yàn)闇?zhǔn)確測量區域。所以在選表時應使被測設備的絕緣電阻值在準確測量區域內。

3、絕緣搖表的使用

（1）校表。測量前應將搖表進行一次開路和短路試驗，檢查搖表是否良好。將兩連接線開路，搖動手柄，指針應指在“∞”處，再把兩連接線短接一下，指針應指在“0”處，符合上述條件者即良好，否則不能使用。

（2）被測設備與線路斷開，對于大電容設備還要進行放電。

（3）選用電壓等級符合的搖表。

（4）測量絕緣電阻時，一般只用“L”和“E”端，但在測量電纜對地的絕緣電阻或被測設備的漏電流較嚴重時，就要使用“G”端，并將“G”端接屏蔽層或外殼。線路接好后，可按順時針?lè)较蜣D(zhuǎn)動搖把，搖動的速度應由慢而快，當轉速達到每分鐘120轉左右時（ZC-25型），保持勻速轉動，1分鐘后讀數，并且要邊搖邊讀數，不能停下來讀數。

（5）拆線放電。讀數完畢，一邊慢搖，一邊拆線，然后將被測設備放電。放電方法是將測量時使用的地線從搖表上取下來與被測設備短接一下即可（不是搖表放電）。

4、搖表的測量步驟

搖表的使用分為以下幾個步驟：

（1）被測設備的停電，驗電，放電；

（2）根據被測設備選擇合適的搖表；

（3）對搖表進行檢查，它又分為斷路檢查和短路檢查，斷路是兩表筆不接觸，勻速轉動搖柄，指針指向無窮大；短路檢查是勻速轉動搖柄，兩表筆接觸，指針指向零點；

（4）先將E段接地，勻速轉動搖柄，達到每分鐘120轉，再將L段接如線路；

（5）測量完畢，放電。

5、搖表的注意事項

（1）禁止在雷電時或高壓設備附近測絕緣電阻，只能在設備不帶電，也沒有感應電的情況下測量。

（2）搖測過程中，被測設備上不能有人工作。

（3）搖表線不能絞在一起，要分開。

（4）搖表未停止轉動之前或被測設備未放電之前，嚴禁用手觸及。拆線時，也不要觸及引線的金屬部分。

（5）測量結束時，對于大電容設備要放電。

（6）要定期校驗其準確度。
