一、電阻器的拆裝

1.電阻器的拆卸

用電烙鐵在印制電路板的反面輪流對被拆電阻器的引腳加熱，使引腳上的焊錫全部熔化，然后用鐐子夾住元器件向外拉，把電阻器從印制電路板上取下來。

2.電阻器安裝及注意事項

1）電阻器在安裝前，要把電阻器的引線刮光鍍錫，確保焊接牢固可靠。同時電阻器在裝入電路之前，也要核實一下電阻值。

2）電阻器在安裝時要將其標志向上或向外，便于測試和維修，并且將其兩端安裝在可靠的支點上，防止因振動造成短路、斷路。

3）安裝時要注意電阻器發散的熱量所引起的溫升對周圍其他元器件的不良影響， 如可能導致電容器、二極管等迅速老化。

4）電阻器安裝時引線不要過長或過短；焊接時用鉗子或鑷子夾住引線根部，以防焊接熱量影響電阻器的質量。

5）安裝電阻器時，如電阻器引線需要折彎，不要在根部折彎，應在距根部一定距離的地方折彎，并且不要反復彎曲，否則容易折斷。

6）焊接時，不要使電阻器長時間受熱，以免引起電阻值變化。

7）大于10W的電阻器，應保證有散熱的空間。

二、電阻器的代換

電阻器代換時應注意以下事項：

1）電阻器是電氣設備中用量最大的一種元件，當出現故障后，最好是用同阻值、 同類型、同功率的電阻器代換。

2）當無同型號的電阻器時，可用阻值相同、功率大的電阻器代換功率小的電阻器（注意，反過來不能直接代換）或用幾個阻值較小的電阻器串聯代替大阻值的電阻器， 也可用幾個阻值較大的電阻器并聯代替小阻值的電阻器，但不管是串聯還是并聯，各電阻器上分擔的功率數不得超過該電阻器本身允許的額定功率。

3）代換的電阻器應注意材質，如氧化膜電阻器耐熱、耐壓性能好，可代替金屬膜電阻。但水泥電阻器（功率大，體積大）、光敏電阻器、壓敏電阻器還有溫度補償電阻器（正溫度系數電阻，負溫度系數電阻）、阻燃/熔斷電阻器等特殊用途電阻器不能隨便代用，也不要輕易用普通電阻器代替精密電阻器（五色環）。用于保護電路釆樣的電阻器要釆用原值、等功率的電阻器代用。

4）當固定電阻器損壞時，最好更換阻值和功率相同的電阻器；如沒有合適阻值或功率的電阻器時，可用幾個阻值較小的電阻器串聯代替大阻值電阻器，或者用幾個阻值較大的電阻器并聯代替小阻值的電阻器；但不管是串聯還是并聯，各電阻器上分擔的功率數不得超過該電阻器本身允許的額定功率；不要輕易用普通電阻器代替精密電阻器（五色環）。

5）NTC熱敏電阻器損壞后，不能隨便代換，只能使用與其性能參數相同的同類熱敏電阻器更換，否則也會造成應用電路不工作或損壞。

6）一旦發現熔斷電阻器燒壞，應先查明燒熔斷電阻器的原因，絕不允許盲目更換，更不能用普通電阻器代換；若無同型號熔斷電阻器更換，可用與其主要參數相同的其他型號熔斷電阻器代換或用電阻器與熔斷器串聯后代用；用電阻器與熔斷器串聯來代換熔斷電阻器時，電阻器的阻值應與損壞熔斷電阻器的阻值和功率相同。代換熔斷電阻，不能直接用銅絲短路。

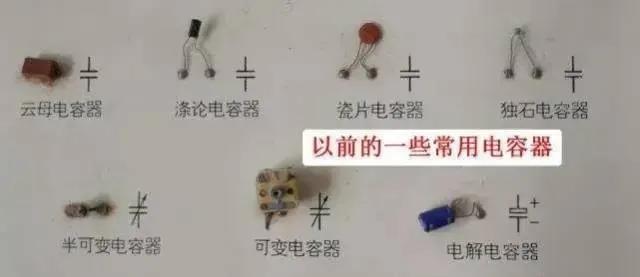

三、電容器的拆裝

1. 電容器的拆卸及注意事項

1）利用電烙鐵進行修整時，如果需要先將焊接的電容器卸下，請將焊錫充分熔化后再拆卸，以免使電容器的端子承受壓力。

2）拆卸時，請勿讓電烙鐵的烙鐵頭接觸到電容器的主體。

3）拆卸電容器時，首先將電容器兩個引腳上多點焊錫（由于現在電路板都是釆用大規模焊接技術，焊錫非常少，而且主板上的元器件大多數釆用的是雙面焊接技術，焊錫很難熔化。因此可以先加些焊錫上去，再用電烙鐵就方便多了），讓焊錫把兩個引腳連起來，然后用一手握住電烙鐵，另一手捏住電容器；當電烙鐵把焊錫部分熔化時立即輕輕搖動電容器，并慢慢拔起電容器的一個引腳；接著再慢慢拔起電容器的另一個引腳；如果無法一下子拔起兩個引腳，可以用電烙鐵輪流接觸兩個引腳，并用手搖動電容器，等電容器的兩個引腳完全松動了，就可以把電容器取下來。

4）當拆卸損壞電容器（特別是爆漿的電容器）后，要對損壞電容器引腳插孔的焊錫進行清理，以便插入新電容器。其方法是，先將電路板背面朝上，再將針頭插進原電容器插孔位置，用電烙鐵接觸針頭下部，等針頭燒熱后再用力將針頭插入并左右搖動， 直到針頭穿透原電容器插孔后再慢慢移走電烙鐵，使插孔口徑能顯露出來。注意，手指必須捏住針頭上部的塑料部分，不得去捏針頭的金屬部位，以免被燙傷。

2. 電容器安裝及注意事項

1）拆卸電路中的電容器前應先放電（可通過燈泡來放電，不能直接短路放電）。電容器放電后，端子間仍有可能產生電壓（再閃擊電壓），此時請通過1kΩ的電阻器進行放電。

2）存放達半年以上的電容器的漏損電流有可能會增大，此時請通過1kΩ的電阻器進行電壓處理。

3）安裝時請勿使電容器主體變形。

4）安裝前確認電容器的額定值（靜電容量及電壓）及電容器的極性后，再進行焊接。

5）電容器安裝、焊接時應使標志易于觀察。

6）用電烙鐵進行焊接電容時，要注意它的焊接條件（預熱、焊接溫度與時間、端子浸漬時間等）。

7）進行焊接時，請勿將電容器主體浸入焊料中。插入印制電路板，只有對電容器一側的相反側背面進行焊接。除端子部以外，不可附著焊劑。

8）焊接時，電烙鐵應與電容器塑膠管保持適當?shù)木嚯x，且焊接動作要快，以防止過熱造成塑料管破裂，導致電解液外漏。

9）將電容器焊接到印制電路板上之后，不可將電容器主體傾斜、放倒或扭曲，更不可將電容器當做把手來移動印制電路板。

10）安裝新電容器時，把新電容的引腳剪短點，并拉直，先焊一個引腳。在電路板焊接電容器背面的地方上梢多點焊錫，把電容器的一個引腳頂住焊孔，背面的焊錫熔化到焊腳孔后，頂住的那個引腳就可以進去了。另外一個引腳也用同樣方法讓它進入焊孔。裝上電容器后剪掉過長的引腳，接著一手按住電容器，使它能夠與電路緊密接觸， 另一手拿著電烙鐵，對電容器兩個引腳進行補焊，同時輕輕搖動電容器兩個引腳，使焊錫能充分滲入到引腳的雙面板內部。

四、電容器的代換

1）對于擊穿和漏電的電容器，一般要先拆下原電容器，然后再焊上新的電容器。

2）對于開路故障或容量不足的電容器，可以用一個新電容器直接焊接在該電容器背面焊點上，不必拆下原電容器。

3）電容器損壞后，原則上應使用與其類型相同、主要參數相同、外形尺寸相近的電容器來更換。但若找不到同類型電容器，也可用其他類型的電容器代換?？梢杂媚蛪褐递^高的電容器代換容量相同但耐壓值低的電容器。代用的電容器在耐壓、溫度系數方面均不能低于原電容器。

4）容量小于1pF的固定電容器一般是無極性的，它的兩根引腳可以不分正、負， 對有極性電容器不行，必須注意極性。

5）安裝電容器時要目測一下所更換電容器的大小，確定安裝后不會影響到周邊的其他元器件。

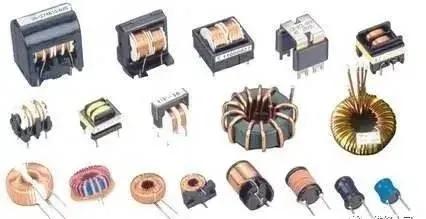

五、電感器的代換

1）電感器必須原值代換（匝數相等，大小相同）。

2）貼片電感器只需大小相同即可，還可用0Ω電阻或?qū)Ь€代換。

3）小型固定電感器與色碼電感器、色環電感器之間，只要電感量、額定電流相同，外形尺寸相近，可以直接代換作用。

4）在裝配電感器時，應先用萬用表檢查電感器是否斷路，還應注意電感器之間的相互位置，以及與其他元器件的位置應該符合要求，否則產生的分布電容會導致整機不能正常工作。

5）安裝電感器時應注意接線正確，如果誤接入高壓電路，會燒壞電感器及其他元器件。

6）帶屏蔽罩的電感器檢修完后還應焊好屏蔽罩，另外還應特別注意，屏蔽罩與電感器不能短路，否則整機不能工作。

六、變壓器的代換

1）不同型號的升壓變壓器的引腳排列有時是一樣的，但參數會有一些差別，應急修理時，也可臨時代用，但代用后的燈管亮度會有一定的差別。

2）選用電源變壓器時，要與負載電路相匹配，電源變壓器應留有功率余量（其輸出功率應略大于負載電路的最大功率），輸出電壓應與負載電路供電部分的交流輸入電壓相同。對于鐵心材料、輸出功率、輸出電壓相同的電源變壓器，通?？梢灾苯踊Q作用。

3）電源變壓器的代換原則是同型號之間可以代換，也可選用比原型號功率大但輸出電壓與原型號相同的進行代換。也可選用不同型號、不同規格、不同鐵心的變壓器進行代換，但功率必須比原型號略大、輸出電壓相同。

七、光耦合器的代換

1）在維修中需要代換光耦器件時，最好先弄清其類型再進行代換。

2）光耦合器的封裝形式與其內部結構、電路功能完全是兩回事。外形相同的光耦合器，功能可能完全不同；功能相同的電路也可以用不同的封裝。故選用或代換光耦合器時，只能以它的型號為根據。

3）光耦合器的輸入端發光源多為紅外發光二極管，它的反向擊穿電壓一般都很低，有的僅為3V,在使用時必須注意輸入端不能接反。

八、晶振的代換

在更換晶振時，通常都要用相同型號的新品，后綴字母盡量也要一致，否則很可能無法正常工作。如無同型號晶振，可用其他振蕩頻率相同或相近的晶振代換。

晶振的種類很少，當懷疑晶振壞，可用代換法將晶振替代。晶振的代換原則：晶振的穩頻電容（晶振周圍兩個淺色貼片電容10~18pf之間）必須原值代換。
