我們家裝施工中水電安裝是大部分業主都比較關心的問題，因?yàn)橐坏?a href="http://jinyejixie.com/hangye/sdgz/" target="_blank">水電施工方面操作有所閃失或者失誤，在日后業主使用上都會留下隱患問題，今天就給大家整理了一篇關于水電安裝詳細規劃要求，供大家學習。

水電安裝中的必要規范

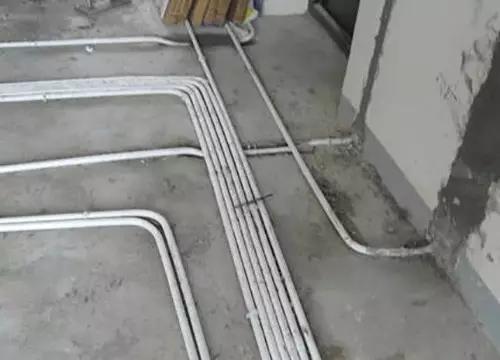

1. 布線要講“橫平豎直”的原則。使用專用中材PVC阻燃型電線管，線管在線槽中必須固定，線盒與線管相接時應使用鎖母，直管每隔80cm使用一個管卡，拐角處每隔20cm使用一個管卡。
2. 插座在墻的上部，在墻面垂直向上開槽，至墻的頂部安裝裝飾角線的安裝線內，如果是在墻的下部，垂直向下開槽至安裝踢腳板的底部，開槽深度應一致，槽線及頂直應先在墻面彈出控制線后，再用切割機切割墻面，用機器開槽。
3. 使用中材PVC管，在彎管時用彈簧現彎，不得使用90°彎頭及三通（目前我們基本沒有出現z，線路安裝時必須加護線套管，采用膠粘進行連接，套管邊接應緊密、平直、平順，直角拐角處應將角內側切開，切口一側切圓弧形接口后，折彎安裝。
4. 管道絞牙深度掌握適中，無毛刺。管道連接處用生料帶纏5～6圈，管道絞牙數為5～6牙，直到擰緊接頭，千萬不能爛牙接進管中。
5. 導線裝入套管后，應使用導線固定工具，先固定在墻面及墻內后，再抹灰隱蔽。
6. 要非常注意的一點，切記嚴禁線管直接鋪設在復合板下面，如果在實木地板下的線管必須要做加固措施。
7. 在廚房和衛生間的地面上不能有任何的線管，在這一點上我們必須要加強處理，防止水滲入線管內。
8. 一線一管。穿入線管的導線不應大于線管的孔面積40%，管內導線不得有接頭，不同用途的導線嚴禁混穿于一根線管內。
9. 導線進入線盒必須保證留有一定的長度，留有10～15cm，音響留100cm，穿軟管以便進行開關、插座的安裝維修。
10. 裝水管距離墻面應為1.5cm，左熱右冷，間距15cm中。

1. 電線與水管平行距不應小于30cm，交叉、過橋距不應小于10cm。
2. 電線點與點不能有接頭，吊頂內的暗線必須有阻燃管保護。
3. 水電驗收合格后，方可粉平線槽，墻槽應用1:3水泥砂漿填補密實，分兩次粉平墻面。

強電系統施工工藝要求

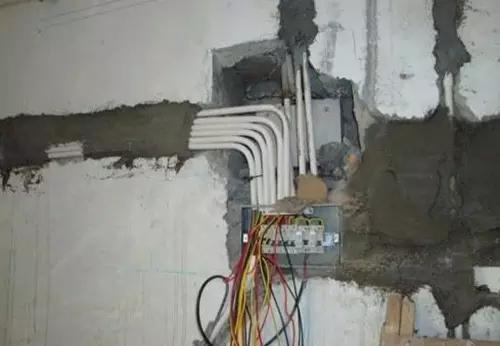

• 每套住宅應設置不少于一個家居配電箱，家居配電箱宜安裝在套內走廊、門廳或起居室等便于維修維護處，箱底距地高度不應低于1.6m。
• 不可擅自移動原配電箱位置，若需移位要加過渡盒，并與設計、監理方確定方案，在監理指導下方能進行施工。

回路劃分建議：

• 廚房插座單獨回路供電。
• 照明：一般合并設置一個回路即可，一個照明回路不應帶超過25盞燈，如有分區控制需求，可設多個回路。
• 空調設備：各自單獨回路供電。
• 衛生間插座單獨回路供電。
• 其他插座回路：可以根據布線的方法和插座設置數量，劃分回路，一個回路不宜超過10個插座。如果有多臺電腦，一個回路不宜超過5臺電腦。當有其他大型用點設備時，可另行增加回路。
• 備用回路：一到兩路。

配電箱內開關額定電流大小常用的選擇為：

• 總進線
• 總開關：一般選擇2極32A到63A的C型微型斷路器（兩位寬度）
• 自復位過欠壓保護器：選擇和總開關極數、額定電流一致即可
• （多雷地區需要）電涌保護器（SPD）及后備保護斷路器：選擇標稱放電電流In為5kA的1P+N SPD及20A 2極iSCB或16A 2極微斷
• 分支回路
• 照明回路：10/16A帶漏電保護的C型微型斷路器（一位寬度）
• 一般插座回路：16A或20A（建議）帶漏電的C型微型斷路器（一位寬度)
• 廚房插座回路：16A到32A帶漏電的C型微型斷路器（一位寬度）
• 空調插座回路（各自單獨回路供電）：16A/20A/25A帶漏電的C型微型斷路器（一位寬度）
• 衛生間插座回路：20A或25A帶漏電的C型微型斷路器（一位寬度）

* 請務必確認與供電線路載流量、負載工作電流匹配！

電線選擇

• 建議選擇阻燃銅制BV電線，標注“ZC”表示阻燃等級C
• 電線規格：按照載流量選擇，通常按如下配置BV導線：
• 10A：1.5㎜2
• 16A：2.5㎜2
• 20A：4㎜2
• 25A：4㎜2
• 32A：6㎜2
• 40A-63A：10㎜2
• 兩路線的零線、地線不能共用。兩路線不能穿同一管內，電線和暖氣、熱水、煤氣管之間的平行距離不應小于300mm，交叉距離不應小于100mm。

• 導線色標：配電箱及各回路配線均需按規范要求進行分色。
• 配線時，相線與零線的顏色應不同，同一住宅相線(L)顏色應統一，零線(N)宜用藍色，保護線(PE)必須用黃綠雙色線。穿入配管導線的接頭應設在接線盒內，接頭搭接應牢固，絕緣帶包纏應均勻緊密。
• 文明施工，規范施工，加速施工，給整個工程開個好頭。

弱電系統施工的技術施工要求

1. 電話必須使用專用電話線穿線管敷設，不能與其他線混穿一管。
2. TV有線電視線必須采用符合要求的同軸電纜線(寬頻7.5II)，并嚴禁對接，有線網絡線的彎曲半徑>或=8D(R為64 mm)。
3. TV有線電視線嚴禁與網絡線混穿一管。
4. 強弱電嚴禁在同一根管內鋪設，不得接入同一個接線盒。
5. 強弱電線管間距要大于15 mm。電話線、電視線等信號線不能和電線平行走線。

1. 四終端以下的安裝，應采用分頻器(分配器) 。分配必須安裝在120型的大方線盒內(TV盒)，減少電平信號的損失，同時又便于維修。
2. 進行通電實驗，檢查所有電器元件的工作狀態功能是否正常。
3. 留足音響線出口的長度方便以后移位(應留足1m距離)，并保護。
4. 完畢后有電工繪制電路圖(電器排列平面圖，系統圖)。
5. 電工必須持證上崗，配備規范電工工具。
6. 電工工作時必須穿絕緣鞋，必須兩人以上操作，嚴禁穿短褲進行工作，文明施工。

燈具的安裝工藝要求

1. 燈具的安裝最基本的要求就是牢固。
2. 室內安裝壁燈、床頭燈、臺燈、落地?zé)簟㈢R前燈等燈具時，高度低于2.4m及以下的燈具的金屬外殼均應接地可靠，以保證使用安全。
3. 衛生間及廚房裝矮腳燈頭時，宜采用瓷螺口燈頭接線，相線(開關線)應接在中心觸點端子上，零線接在螺紋端子上。
4. 臺燈等帶開關的燈頭，為了安全，開關手柄不應有裸露的金屬部分。
5. 裝飾吊平頂安裝各類燈具時，應按照燈具的安裝說明要求進行，安裝燈具重量大于3 kg應采用預埋吊鉤或從屋頂用膨脹螺栓直接固定支吊架安(能用吊平頂?shù)跄君埞侵Ъ馨惭b燈具)。不得掛在相鄰的水管、電管上，必須獨立吊掛。從燈頭箱盒引出的導線應用軟管保護至燈位，防止導線裸露在平頂內。
6. 輕型燈具，可吊掛在原有或附加大、中龍骨上，但必須作加固處理。嚴禁吊掛在空調風管、水管和電管上。
7. 成排燈具必須橫平豎直，允許偏差不大于3mm。
8. 在吊平頂內與燈具連接的導線，必須有軟管保護，不得裸線。

成品保護

1. 安裝開關、插座時不得碰壞墻面，要保持墻面的清潔。

1. 開關、插座安裝完畢后，不得再次進行噴漿，以保持面板的清潔。
2. 其他工種在施工時，不要碰壞和碰歪開關、插座。

開關、插座安裝工藝要求

1. 根據設計和客戶方案要求確定開關、插座、燈具的相關位置。
2. 插座、開關安裝牢固，四周無縫隙；面向電源插座的相線和零線的位置右相左零，有接地孔的插座，其他線插應為上方位置，接地應可靠。
3. 插座離地面應不低于200mm。同一室內安裝的插座應采用防觸電保護措施的插座；成排安裝的插座高低不應大于2mm。
4. 開關、插座整潔無污跡。1.5m以下安裝的插座應采用防守觸電保護的插座；線盒內導線應留有余量，長度宜為150mm。接線時相線進開關，零線直接進燈頭，螺口燈頭相線不應接外殼。
5. 照明燈開關距地面高度宜為1.3m，開關、插座距門口為150～200mm，開關不宜裝在門后。
6. 開關位置應與燈頭位相對應，同一室內開關方向應一致。
7. 暗盒要平整，不能超出墻平面，安裝在木質材料上的開關、插座的接線盒要接至面板底。線管要低于墻平面，與暗盒連接用暗盒螺母，開關、插座分別要在同一水平上。
