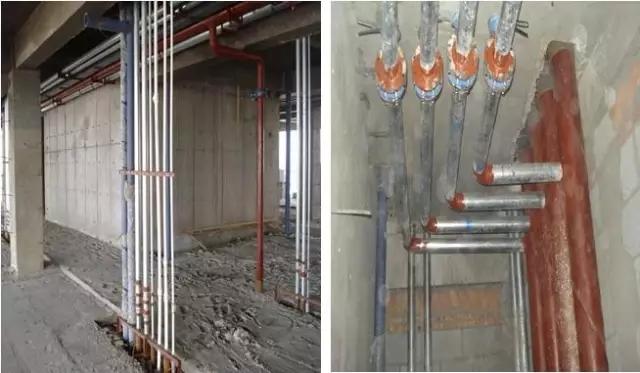

樓層管道井成排立管

室內管道安裝

左：排水管道安裝 右：橋架安裝

蹲便布局合理，地漏找中，整體效果非常美觀

左：給排水管道的墻體暗埋管均彈出墨線后進行敷設，整齊美觀

右：頂板內的接頭規范，且均進行沾錫處理

戶內箱安裝 電纜敷設

現場布管

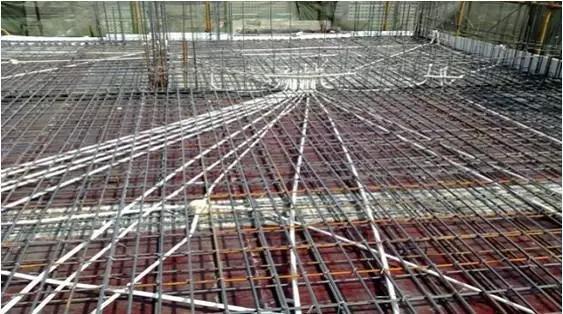

頂板暗配管

頂板暗配管

采暖立管安裝 排水立管安裝

管道預留洞

立管的安裝 箱體安裝

A區地庫電氣暗配管；A區地庫普通套管的安裝

排水立管；電氣配管

管道預留洞

電氣配管

剪力墻線盒安裝

3#樓地暖管敷設、PP-R安裝

2#樓穿線及開關、插座、燈具安裝

配管、接線盒安裝

墻體配管

管道及風管安裝

11層平臺配管

三層平臺配管；一層餐廳6~10軸明配管

二層餐廳1~6軸明配管

鑄鐵排水管安裝

開關插座安裝

電氣配管

戶內接地母線敷設

冷卻塔安裝 風管保溫

戶內接地母線敷設 柱主筋與地梁主筋焊接

電氣配管、盒子安裝

電氣配管

電氣配管、接線盒安裝

新聞標題：水電工必看，水電安裝現場施工圖
