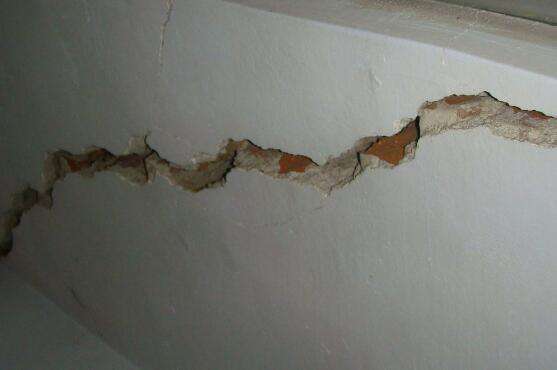

裂縫根據(jù)成因，大致可劃分為以下五類：

1、收縮裂縫：由于材料干濕變化引起，一般在墻面上呈網(wǎng)狀，兩種不同材料可能形成于其界面上。

2、溫度裂縫：由熱脹冷縮變形引起，一般在房屋頂層（平屋面）沿圈梁的水平裂縫，沿窗角的豎裂，沿窗角或內(nèi)縱墻的對角斜裂（房屋兩端多，中間基本沒有）；也有沿附墻煙囪的界面上。

3、沉降裂縫：由地基基礎(chǔ)不均勻沉降引起的墻體正八字形、倒八字形斜裂；由灰縫灰漿粉化壓縮引起的上部水平裂；由支座沉降引起的鋼筋混凝土梁的豎向開裂等等。

4、變形裂縫：由變形引起的墻面交叉裂，縱橫墻連接豎向裂縫；傾斜引起的斷裂等等。

5、結(jié)構(gòu)裂縫：由于荷載作用引起也叫荷載裂縫，如大梁下墻柱的多條豎向裂縫；梁板受力主筋處的橫向水平裂縫、斜裂、跨中的環(huán)繞貫通裂；支座邊的剪切斜裂；受拉桿件的橫裂等等。

房屋鑒定公司對裂縫原因分析

房屋鑒定公司根據(jù)對塔樓的裂縫調(diào)查，塔樓裂縫幾乎都出現(xiàn)在梁構(gòu)件上，既有貫穿底面的，也有不貫穿底面的，而且分布在梁的各截面上，因此塔樓的裂縫由荷載與變形(特別是收縮變形)共同引起的可能性較大。

但根據(jù)對塔樓裂縫的跟蹤調(diào)查，裂縫基本上沒有進(jìn)一步發(fā)展，且沒有發(fā)現(xiàn)新的裂縫產(chǎn)生，塔樓的裂縫表現(xiàn)出較明顯的“瞬時”“一次”過程，且塔樓的裂縫大多數(shù)出現(xiàn)在梁的受拉區(qū)和剪力區(qū)，其開裂為拉應(yīng)力、主拉應(yīng)力引起的。

估計塔樓裂縫以荷載引起為主因。房屋鑒定公司根據(jù)塔樓裂縫的上述特點(diǎn)，分析其原因如下。

1) 施工工藝。根據(jù)在現(xiàn)場對施工過程的觀察、現(xiàn)場混凝土的檢查和對施工人員的訪問，發(fā)現(xiàn)有幾個問題：

一是混凝土立模和振搗方面存在不足，部分構(gòu)件存在蜂窩麻面；

二是混凝土的養(yǎng)護(hù)，養(yǎng)護(hù)不良，對混凝土整體質(zhì)量影響十分顯著，直接影響混凝土的抗裂能力；

三是拆模時間，過早拆模以及在混凝土構(gòu)件上過早從事后續(xù)工序，對混凝土強(qiáng)度的發(fā)展有一定影響，并導(dǎo)致裂縫的產(chǎn)生。

2) 結(jié)構(gòu)設(shè)計。梁構(gòu)件端部均未設(shè)置彎筋，一定程度上降低了梁的抗剪能力。從塔樓裂縫位置、數(shù)量和特征看均反映了該問題。

3) 材料方面。房屋鑒定公司根據(jù)攪拌站提供的原材料實際計量數(shù)據(jù)看，用水量波動較大，可能導(dǎo)致不同批次混凝土質(zhì)量有差異。

本文題目：房屋鑒定公司介紹建筑裂縫的種類及特征
當(dāng)前路徑：http://jinyejixie.com/hangye/fwjd/n12643.html

聲明：本網(wǎng)站發(fā)布的內(nèi)容（圖片、視頻和文字）以用戶投稿、用戶轉(zhuǎn)載內(nèi)容為主，如果涉及侵權(quán)請盡快告知，我們將會在第一時間刪除。文章觀點(diǎn)不代表本網(wǎng)站立場，如需處理請聯(lián)系客服。電話：028-86922220；郵箱：631063699@qq.com。內(nèi)容未經(jīng)允許不得轉(zhuǎn)載，或轉(zhuǎn)載時需注明來源： 創(chuàng)新互聯(lián)
