什么是文件系統?根據早期的 Linux 貢獻者和作家 Robert Love 所說，“文件系統是一個遵循特定結構的數據的分層存儲?！?不過，這種描述也同樣適用于 VFAT(虛擬文件分配表Virtual File Allocation Table)、Git 和Cassandra(一種 NoSQL 數據庫)。那么如何區別文件系統呢?



如果我們能夠 open()、read() 和 write()，它就是一個文件，如這個主控臺會話所示。

VFS 是著名的類 Unix 系統中 “一切皆文件” 概念的基礎。讓我們看一下它有多奇怪，上面的小小演示體現了字符設備 /dev/console 實際的工作。該圖顯示了一個在虛擬電傳打字控制臺(tty)上的交互式 Bash 會話。將一個字符串發送到虛擬控制臺設備會使其顯示在虛擬屏幕上。而 VFS 甚至還有其它更奇怪的屬性。例如，它可以在其中尋址。

我們熟悉的文件系統如 ext4、NFS 和 /proc 都在名為 file_operations 的 C 語言數據結構中提供了三大函數的定義。此外，個別的文件系統會以熟悉的面向?qū)ο蟮姆绞綌U(kuò)展和覆蓋了 VFS 功能。正如 Robert Love 指出的那樣，VFS 的抽象使 Linux 用戶可以輕松地將文件復制到(或復制自)外部操作系統或抽象實體(如管道)，而無需擔心其內部數據格式。在用戶空間這一側，通過系統調用，進程可以使用文件系統方法之一 read() 從文件復制到內核的數據結構中，然后使用另一種文件系統的方法 write() 輸出數據。

屬于 VFS 基本類型的函數定義本身可以在內核源代碼的 fs/*.c 文件 中找到，而 fs/ 的子目錄中包含了特定的文件系統。內核還包含了類似文件系統的實體，例如 cgroup、/dev 和 tmpfs，在引導過程的早期需要它們，因此定義在內核的 init/ 子目錄中。請注意，cgroup、/dev 和 tmpfs 不會調用 file_operations 的三大函數，而是直接讀取和寫入內存。

下圖大致說明了用戶空間如何訪問通常掛載在 Linux 系統上的各種類型文件系統。像管道、dmesg 和 POSIX 時鐘這樣的結構在此圖中未顯示，它們也實現了 struct file_operations，而且其訪問也要通過 VFS 層。

/proc/meminfo 是一個空文件，但仍包含有價值的信息。

/proc 文件的行為說明了 VFS 可以與磁盤上的文件系統不同。一方面，/proc/meminfo包含了可由命令 free 展現出來的信息。另一方面，它還是空的!怎么會這樣?這種情況讓人聯想起康奈爾大學物理學家 N. David Mermin 在 1985 年寫的一篇名為《沒有人看見月亮的情況嗎?現實和量子理論》。事實是當進程從 /proc 請求數據時內核再收集有關內存的統計信息，而且當沒有人查看它時，/proc 中的文件實際上沒有任何內容。正如 Mermin 所說，“這是一個基本的量子學說，一般來說，測量不會揭示被測屬性的預先存在的價值?！?關于月球的問題的答案留作練習。)

當沒有進程訪問它們時，/proc 中的文件為空。(來源)

procfs 的空文件是有道理的，因?yàn)槟抢锟捎玫男畔⑹莿?dòng)態的。sysfs 的情況則不同。讓我們比較一下 /proc 與 /sys 中不為空的文件數量。

用 eBPF 觀察插入 USB 記憶棒時 /sys 中會發生什么，簡單的和復雜的例子。

在上面的第一個簡單示例中，只要 sysfs_create_files() 命令運行，trace.py bcc 工具腳本就會打印出一條消息。我們看到 sysfs_create_files() 由一個 kworker 線程啟動，以響應 USB 棒的插入事件，但是它創建了什么文件?第二個例子說明了 eBPF 的強大能力。這里，trace.py 正在打印內核回溯(-K 選項)以及 sysfs_create_files() 創建的文件的名稱。單引號內的代碼段是一些 C 源代碼，包括一個易于識別的格式字符串，所提供的 Python 腳本引入 LLVM 即時編譯器(JIT) 來在內核虛擬機內編譯和執行它。必須在第二個命令中重現完整的 sysfs_create_files() 函數簽名，以便格式字符串可以引用其中一個參數。在此 C 片段中出錯會導致可識別的 C 編譯器錯誤。例如，如果省略 -I 參數，則結果為“無法編譯 BPF 文本”。熟悉 C 或 Python 的開發人員會發現 bcc 工具易于擴展和修改。

插入 USB 記憶棒后，內核回溯顯示 PID 7711 是一個 kworker 線程，它在 sysfs 中創建了一個名為 events 的文件。使用 sysfs_remove_files() 進行相應的調用表明，刪除 USB 記憶棒會導致刪除該 events 文件，這與引用計數的想法保持一致。在 USB 棒插入期間(未顯示)在 eBPF 中觀察 sysfs_create_link() 表明創建了不少于 48 個符號鏈接。

無論如何，events 文件的目的是什么?使用 cscope 查找函數 __device_add_disk()顯示它調用 disk_add_events()，并且可以將 “mediachange” 或 “ejectrequest” 寫入到該文件。這里，內核的塊層通知用戶空間該 “磁盤” 的出現和消失?？紤]一下這種檢查 USB 棒的插入的工作原理的方法與試圖僅從源頭中找出該過程的速度有多快。

只讀根文件系統使得嵌入式設備成為可能

確實，沒有人通過拔出電源插頭來關閉服務器或桌面系統。為什么?因?yàn)槲锢泶鎯?chǔ)設備上掛載的文件系統可能有掛起的(未完成的)寫入，并且記錄其狀態的數據結構可能與寫入存儲器的內容不同步。當發生這種情況時，系統所有者將不得不在下次啟動時等待 fsck 文件系統恢復工具 運行完成，在最壞的情況下，實際上會丟失數據。

然而，狂熱愛好者會聽說許多物聯網和嵌入式設備，如路由器、恒溫器和汽車現在都運行著 Linux。許多這些設備幾乎完全沒有用戶界面，并且沒有辦法干凈地讓它們“解除啟動”。想一想啟動電池耗盡的汽車，其中運行 Linux 的主機設備 的電源會不斷加電斷電。當引擎最終開始運行時，系統如何在沒有長時間 fsck 的情況下啟動呢?答案是嵌入式設備依賴于只讀根文件系統(簡稱 ro-rootfs)。

ro-rootfs 是嵌入式系統不經常需要 fsck 的原因。

ro-rootfs 提供了許多優點，雖然這些優點不如耐用性那么顯然。一個是，如果 Linux 進程不可以寫入，那么惡意軟件也無法寫入 /usr 或 /lib。另一個是，基本上不可變的文件系統對于遠程設備的現場支持至關重要，因?yàn)橹С秩藛T擁有理論上與現場相同的本地系統。也許最重要(但也是最微妙)的優勢是 ro-rootfs 迫使開發人員在項目的設計階段就決定好哪些系統對象是不可變的。處理 ro-rootfs 可能經常是不方便甚至是痛苦的，編程語言中的常量變量經常就是這樣，但帶來的好處很容易償還這種額外的開銷。

對于嵌入式開發人員，創建只讀根文件系統確實需要做一些額外的工作，而這正是 VFS 的用武之地。Linux 需要 /var 中的文件可寫，此外，嵌入式系統運行的許多流行應用程序會嘗試在 $HOME 中創建配置的點文件。放在家目錄中的配置文件的一種解決方案通常是預生成它們并將它們構建到 rootfs 中。對于 /var，一種方法是將其掛載在單獨的可寫分區上，而 / 本身以只讀方式掛載。使用綁定或疊加掛載是另一種流行的替代方案。

綁定和疊加掛載以及在容器中的使用運行 man mount 是了解綁定掛載bind mount和疊加掛載overlay mount的最好辦法，這種方法使得嵌入式開發人員和系統管理員能夠在一個路徑位置創建文件系統，然后以另外一個路徑將其提供給應用程序。對于嵌入式系統，這代表著可以將文件存儲在 /var 中的不可寫閃存設備上，但是在啟動時將 tmpfs 中的路徑疊加掛載或綁定掛載到 /var 路徑上，這樣應用程序就可以在那里隨意寫它們的內容了。下次加電時，/var 中的變化將會消失。疊加掛載為 tmpfs 和底層文件系統提供了聯合，允許對 ro-rootfs 中的現有文件進行直接修改，而綁定掛載可以使新的空 tmpfs 目錄在 ro-rootfs 路徑中顯示為可寫。雖然疊加文件系統是一種適當?shù)奈募到y(tǒng)類型，而綁定掛載由 VFS 命名空間工具實現的。

根據疊加掛載和綁定掛載的描述，沒有人會對 Linux 容器 中大量使用它們感到驚訝。讓我們通過運行 bcc 的 mountsnoop 工具監視當使用 systemd-nspawn 啟動容器時會發生什么：

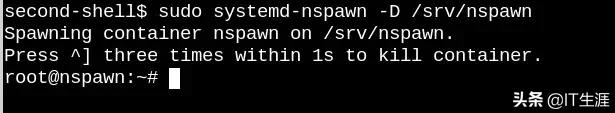

在 mountsnoop.py 運行的同時，system-nspawn 調用啟動容器。

讓我們看看發生了什么：

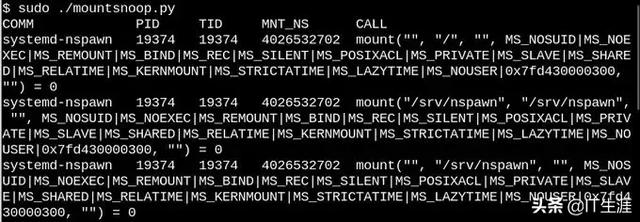

在容器 “啟動” 期間運行 mountsnoop 可以看到容器運行時很大程度上依賴于綁定掛載。(僅顯示冗長輸出的開頭)

這里，systemd-nspawn 將主機的 procfs 和 sysfs 中的選定文件按其 rootfs 中的路徑提供給容器。除了設置綁定掛載時的 MS_BIND 標志之外，mount 系統調用的一些其它標志用于確定主機命名空間和容器中的更改之間的關系。例如，綁定掛載可以將 /proc 和 /sys 中的更改傳播到容器，也可以隱藏它們，具體取決于調用。

總結

理解 Linux 內部結構看似是一項不可能完成的任務，因?yàn)槌?Linux 用戶空間應用程序和 glibc 這樣的 C 庫中的系統調用接口，內核本身也包含大量代碼。取得進展的一種方法是閱讀一個內核子系統的源代碼，重點是理解面向用戶空間的系統調用和頭文件以及主要的內核內部接口，這里以 file_operations 表為例。file_operations 使得“一切都是文件”得以可以實際工作，因此掌握它們收獲特別大。頂級 fs/ 目錄中的內核 C 源文件構成了虛擬文件系統的實現，虛擬文件系統是支持流行的文件系統和存儲設備的廣泛且相對簡單的互操作性的墊片層。通過 Linux 命名空間進行綁定掛載和覆蓋掛載是 VFS 魔術，它使容器和只讀根文件系統成為可能。結合對源代碼的研究，eBPF 內核工具及其 bcc 接口使得探測內核比以往任何時候都更簡單。
