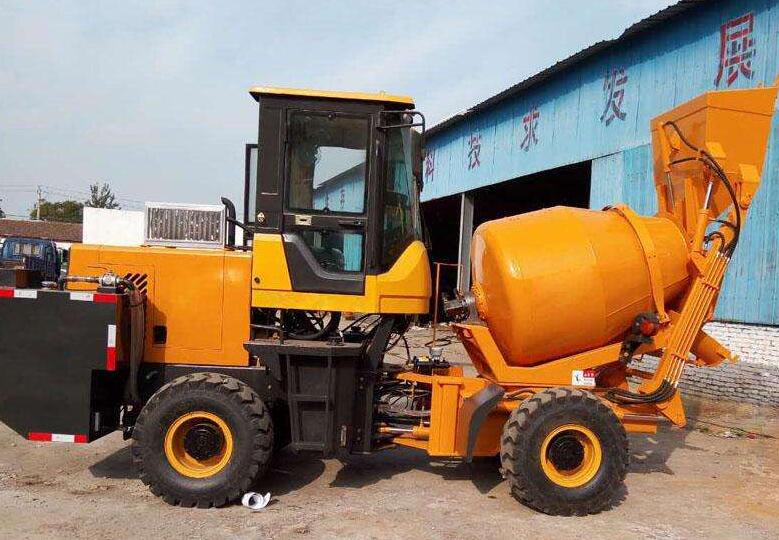

攪拌裝載機鏟車是一種適用于中小型工程建設，集自動上料、攪拌、運輸、自動卸料于一體的混凝土攪拌運輸車。采用大功率柴油發動機，液力變矩器，保證行走與攪拌同時工作所需動力。主要結構由：行走底盤、發動機、液力變矩器、前后四驅橋、上料裝置、進料斗、卸料斗、加長卸料斗、機架、攪拌罐、,自動攪拌裝載機鏟車、液壓系統、電控系統、自動上水系統等組成，其特征如下：

         1. 自動上料攪拌車行走系統由發動機通過液力變矩器、前后傳動軸到前后橋。采用液壓轉向四驅形式，大大減小轉彎半徑，更適用于工地工作，特別是狹小空間施工。采用液力變矩器減少對發動機的沖擊、延長了發動機的壽命。行走采用無極變速電控閥，方便操控。

        2. 自動上料攪拌車液壓系統采用恒功率變量柱塞泵，減少發動機的功率損耗。

          3. 自動上料攪拌車攪拌罐的旋轉由液壓馬達通過專用行星減速機帶動，行星減速機的輸出軸可以實現一定角度的擺動，以滿足惡劣路況下攪拌罐的跳動。攪拌車的攪拌罐加有數控閥，能夠精確控制攪拌罐攪拌轉速。

          4. 自動上料攪拌車干料上料，按照設計好的配比由鏟臂、動臂油缸、鏟斗鏟料后，電子秤稱重，自動上料。進料斗傾斜安裝，確保進料流暢。用于出料的卸料槽可以旋轉并通過鎖緊機構固定在適當?shù)奈恢?。用于加長卸料槽長度的延伸料槽可折疊并放置于其固定位置，并用掛鉤固定在卸料槽上。

          5. 自動上料攪拌車進水系統帶有定量自吸泵，由定量控制器設定實現自動定量進水。

       6.自動上料攪拌罐通過三點固定和支撐在底架上，前端與固定在底架上的齒輪箱輸出法蘭連接，該法蘭可以改變傾斜角度。攪拌罐通過焊裝的軌道支撐在內有錐形軸承的2個滾輪上。進料、攪拌和出料有壓制成型的葉片系統來完成。攪拌罐正向旋轉為進料、混凝土攪拌；反向旋轉，在螺旋葉片的推動下，混凝土由出料口出料。
