按試驗按鈕鍵，漏電保護器動作斷開，說明漏電開關沒壞。

編輯

請點擊輸入圖片描述

漏電保護器的工作原理不贅述，但試驗按鈕測試的原理圖如下，

編輯

請點擊輸入圖片描述

按下試驗按鈕，試驗電路接通：電流方向，從火線 L 經過B點和A點，回到零線 N；由于A點在電流互感器之上，經過A點的電流沒能被電流互感器檢測到，而B點在電流互感器之下，經過B點的電流可以被檢測到，因此，電流互感器就會產生感應電流……從而將信息傳遞給脫扣線圈，促使斷路器斷開。

漏電保護器是一種特殊的斷路器，它由空氣開關和脫扣裝置等組合而成，它具備空氣開關的功能。短路了，瞬間電流較大，發熱元件產生的熱量，導致雙金屬片彎曲，漏電保護器應該動作，脫扣斷開。

因此，漏電保護器在漏電和短路時動作的原理是不同的。

回到主題，可能是以下幾種情況：

編輯

請點擊輸入圖片描述

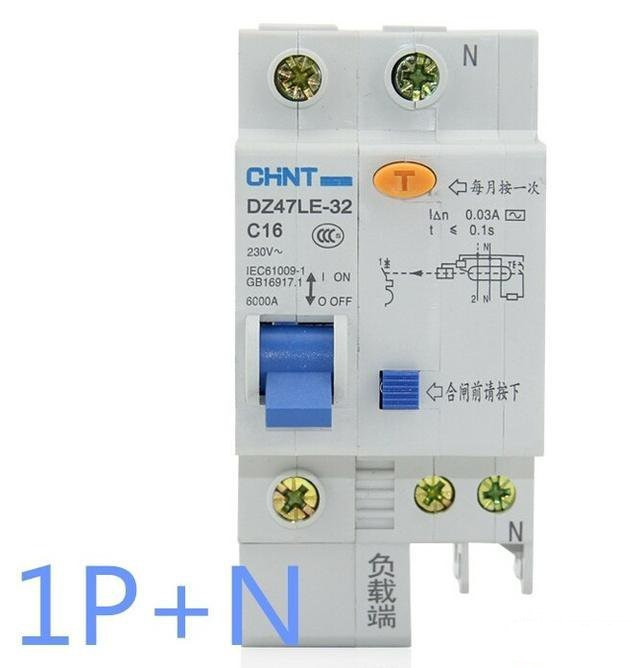

① 線接錯了沒有，仔細檢查線路。2P漏電保護器，零、火線同時控制，但是 1P+N 漏電保護器，接線要注意，零線一定接＂N＂，否則，雖然漏保動作，斷開的不是火線，因此，線路仍然有電。

② 查看它的上一級空開或漏電保護器是否動作。

③ 查看此漏電保護器額定電流是否偏大?；蛟S配電箱配置不合理，上一級斷路器載流量偏小，靈敏度過高，短路時在此漏保之前動作。
