電動機接線

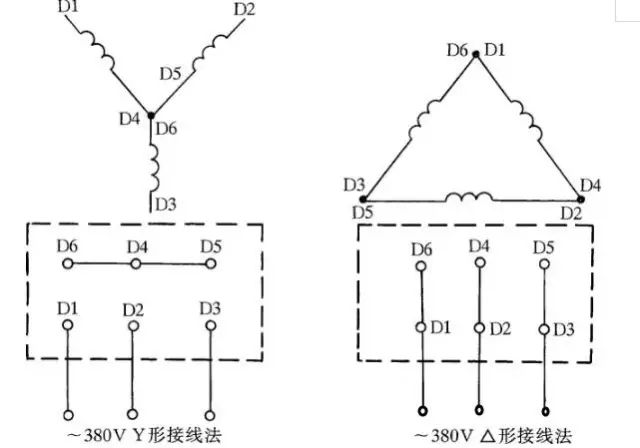

一般常用三相交流電動機接線架上都引出6個接線柱，當電動機銘牌上標為Y形接法時，D6、D4、D5相連接，D1~D3接電源；為△形接法時，D6與D1連接，D4與D2連接，D5與D3連接，然后D1~D3接電源?？蓞⒁妶D1所示連接方法連接。

圖1　三相交流電動機Y形和△形接線方法

三相吹風機接線

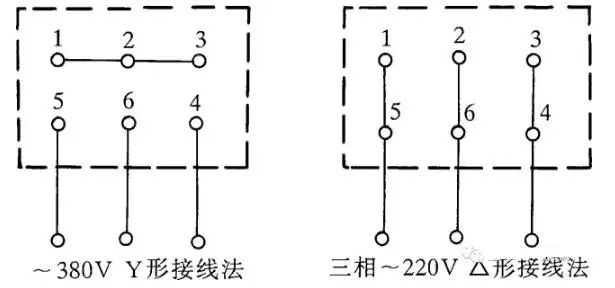

有部分三相吹風機有6個接線端子，接線方法如圖2所示。采用△形接法應接入220V三相交流電源，采用Y形接法應接入380V三相交流電源。一般3英寸、3．5英寸、4英寸、4．5英寸的型號按此法接。其他吹風機應按其銘牌上所標的接法連接。

圖2　三相吹風機六個引出端子接線方法

單相電容運轉電動機接線

單相電動機接線方法很多，如果不按要求接線，就會有燒壞電動機的可能。因此在接線時，一定要看清銘牌上注明的接線方法。

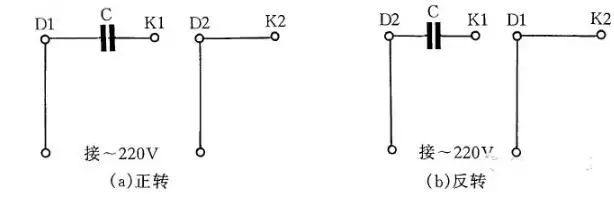

圖247為IDD5032型單相電容運轉電動機接線方法。其功率為60W，電容選用耐壓500V、容量為4μF的產品。圖3(a)為正轉接線，圖3(b)為反轉接線。

圖3　IDD5032型單相電容運轉電動機接線方法

單相電容運轉電動機接線

圖4　JX07A-4型單相電容運轉電動機接線方法

圖4是JX07A-4型單相電容運轉電動機接線方法。電動機功率為60W，用220V/50Hz交流電源、電流為0．5A。它的轉速為每分鐘1400轉。電容選用耐壓400~500V、容量8μF的產品。圖4(a)為正轉接線，圖4(b)為反轉接線。

單相吹風機接線

圖5　單相吹風機四個引出端子接線方法

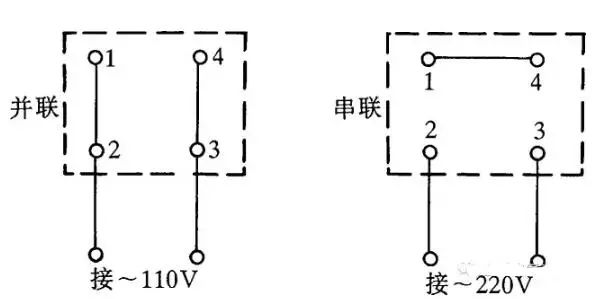

有的單相吹風機引出4個接線端子，接線方法如圖5所示。采用并聯接法應接入110V交流電源，采用串聯接法應接入220V交流電源。

Y100LY系列電動機接線

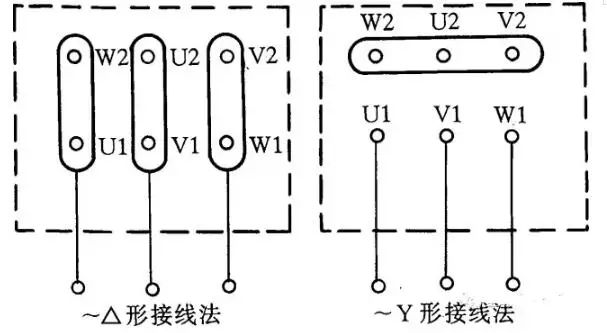

目前，Y系列電動機被廣泛應用。Y系列電動機具有體積小、外形美觀、節電等優點。它的接線方式有兩種：一種為△形，它的接線端子W2與U1相連，U2與V1相連，V2與W1相連，然后接電源；另一種為Y形，接線端子W2、U2、V2相連接，其余3個接線端子U1、V1、W1接電源。接線見圖6。

圖6　Y100LY系列電動機接線方法

低壓變壓器短路保護線路

目前，機床的工作燈、行燈都采用低壓變壓器提供36V安全電壓，由于燈具在使用中經常移動，極易發生短路故障，造成熔斷器熔斷甚至燒壞變壓器。如果使用36V小型中間繼電器或36V交流接觸器做變壓器的通斷開關，可避免燒壞變壓器。線路如圖7所示。

圖7　低壓變壓器短路保護線路

工作原理：閉合S后，按下按鈕SB1，變壓器得電輸出36V低電壓，使得繼電器或交流接觸器KA吸合。放松按鈕SB1后，KA自鎖觸點使KA保持吸合，繼續給變壓器接通電源。如果變壓器次級發生短路故障，繼電器線圈電壓為零，此時KA便失電釋放，將變壓器電源斷開，保護變壓器不被破壞。

速電動機2Y/2Y接線方法

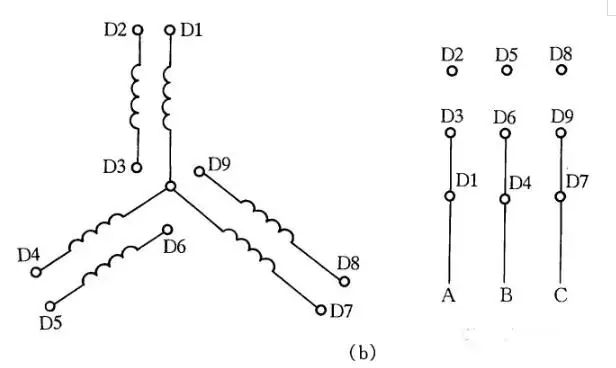

圖8所示是2Y/2Y電動機雙速定子線組的引出線接線方法。按圖8(a)連接是一種轉速，按圖8(b)連接得到另一種轉速。

圖8　雙速電動機2Y/2Y接線方法

直流電磁鐵快速退磁線路

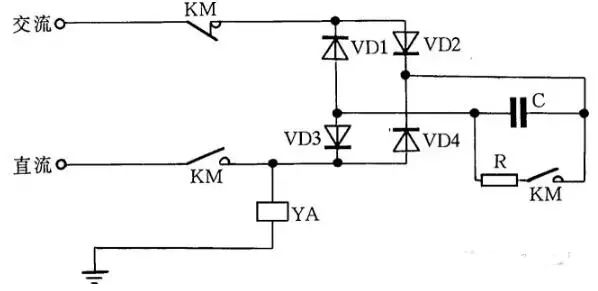

直流電磁鐵停電后，因有剩磁存在，有時會造成不良后果。因此，必須設法消除剩磁。圖9中，YA是直流電磁鐵線圈，KM是控制YA啟停的接觸器。KM吸合時，YA通電勵磁；KM復位時，YA斷直流電，并進行快速退磁。

快速退磁的工作原理是：直流電磁鐵斷電后，交流電源通過橋式整流器和YA向電容C充電，隨著電容C兩端電壓的不斷升高，充電電流越來越小，而通過YA的電流又是交變的，從而使電磁鐵快速退磁。電容C的容量要根據電磁鐵的實際情況現場試驗決定。R為放電電阻。

圖9　直流電磁鐵快速退磁線路

缺輔助觸點的交流接觸器應急接線

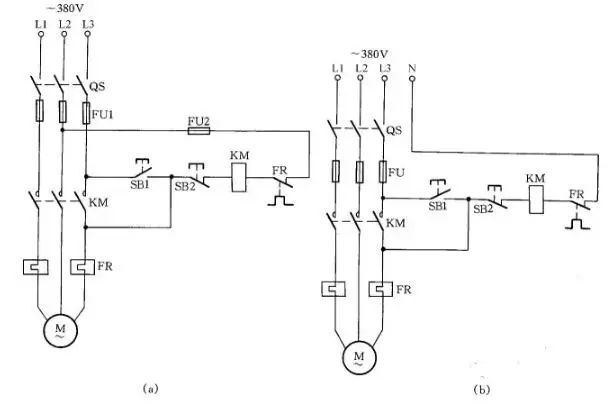

當交流接觸器的輔助觸點損壞無法修復而又急需使用時，采用圖12中所示的接線方法，可滿足應急使用要求。按下SB1，交流接觸器KM吸合。放松按鈕SB1后，KM的觸點兼作自鎖觸點，使接觸器自鎖，因此KM仍保持吸合。

圖中SB2為停止按鈕，在停止時，按動SB2的時間要長一點。否則，手松開按鈕后，接觸器又吸合，使電動機繼續運行。這是因為電源電壓雖被切斷，但由于慣性的作用，電動機轉子仍然轉動，其定子繞組會產生感應電動勢，一旦停止按鈕很快復位，感應電動勢直接加在接觸器線圈上，使其再次吸合，電動機繼續運轉。接觸器線圈電壓為380V時，可按圖12(a)所示接線；接觸器線圈電壓為220V時，可按圖12(b)接線。圖12(a)的接線還有缺陷，即在電動機停轉時，其引出線及電動機帶電，使維修不大安全。因此，這種線路只能在應急時采用，并在維修電動機時，應斷開控制電動機的總電源開關QS，這一點應特別注意。

圖12 缺輔助觸點的交流接觸器應急接線

單相電容電動機線路

單相電容電動機啟動轉矩大，啟動電流小，功率因數高，廣泛應用于家用電器中，如電風扇、洗衣機。為了便于維修安裝，現介紹這種電動機常用的接線方法。

圖16(a)為可逆控制線路，操縱開關S2，可改變電動機的轉向，該線路一般用于家用洗衣機上。

圖16(b)為帶輔助繞組的接線線路，撥動開關S，可改變輔助繞組的抽頭，即改變主繞組的實際承受電壓，從而改變電動機的轉速，此接線方法常用于電風扇上。

圖16(c)為帶電抗器調速的電容電動機接線線路。由于電抗器繞組(其在線路中起到降壓作用)的串入，調節電抗器繞組的串入量，即可改變轉速。這種方法目前廣泛應用在家用電風扇線路中。在啟動電動機時一般先撥到“1”擋上，即為高擋，這時電抗器不接入線路，使電動機在全壓下啟動，然后再撥“2”擋或任何擋來調節電動機轉速。

圖16　單相電容電動機線路

三相異步電動機改為單相運行線路

如果只有單相電源和三相異步電動機供使用，可采用并聯電容的方法使三相異步電動機改為單相運行。

如圖19所示：圖為Y形接法電動機連接方法，圖為△形接法電動機連接方法。為了提高啟動轉矩，將啟動電容CQ在啟動時接入線路中，在啟動完畢后退出。

工作電容CG容量的計算公式：

CG=1950I/Ucosφ(μF)

式中：I為電動機額定電流；U為單相電源電壓；cosφ為電動機的功率因數。當計算出工作電容后，啟動電容選用工作電容的1~4倍。

圖19　三相異步電動機改為單相運行線路
