初次接觸建筑電氣施工圖的小伙伴，有沒有這么一種經歷，被圖紙上一大堆的英文符號搞得暈頭轉向，一會BV BVV 一會TC SC還有很多其他奇奇怪怪的組合。今天就大家一起學習一下建筑電氣施工圖的一些基礎知識，希望今天的內容可以為你一解所惑。

基礎知識

1．常用電線

⑴ 裸導線：一般為架空線路的主體，輸送電能。

① 裸單線：TY 銅質圓單線 LY 鋁質圓單線

② 裸絞線：TJ 銅絞線 LJ 鋁絞線 LGJ 鋼芯鋁絞線

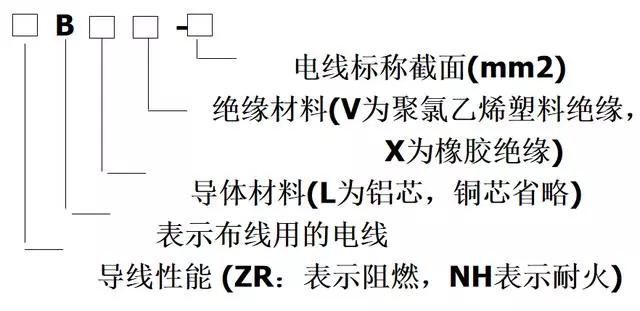

⑵ 絕緣電線；種類很多，一般明明規則都是如下圖所示：

BV：銅芯塑料絕緣線

BX：銅芯橡膠絕緣線

BLV：鋁芯塑料絕緣線

BVV：銅芯塑料絕緣護套線

BLVV：鋁芯塑料絕緣護套線

BV：銅芯塑料絕緣線

BVV：銅芯塑料絕緣護套線

例：BV— 2.5

BVV— 4

ZRBLV—25

NHBX—10

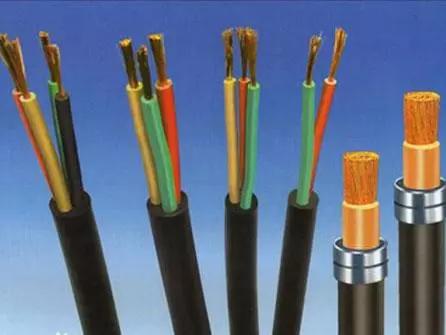

2．電纜：

多芯導線，在電路中起著輸送和分配電能的作用，電氣裝備用電線電纜及電力電纜的型號主要由以下七部分組成：

1.類別、用途代號 2.導體代號 3.絕緣層代號 4.護層代號 5.特征代號 6.鎧裝層代號 7.外護層代號 [1]

1.絕緣種類：V代表聚氯乙烯；X代表橡膠；Y代表聚乙烯；YJ代表交聯聚乙烯；Z代表紙。

2.導體材料：L代表鋁；T（省略）代表銅。

3.內護層：V代表聚氯乙烯護套；Y聚乙烯護套；L鋁護套；Q鉛護套；H橡膠護套；F氯丁橡膠護套。

4.特征：D不滴流；F分相；CY充油；P貧油干絕緣；P屏蔽；Z直流。

5.鎧裝層：0無；2雙鋼帶；3細鋼絲；4粗鋼絲。

6.外被層：0無；1纖維外被；2聚氯乙烯護套；3聚乙烯護套。

7.阻燃電纜在代號前加ZR；耐火電纜在代號前加NH；防火電纜在代號前加DH。

電纜的組成：線芯、絕緣層、保護層。

電纜按用途可分為：

⑴ 電力電纜：用來輸送和分配大功率電能

a、聚氯乙烯絕緣聚氯乙烯護套電力電纜

VV VLV

例：VV22 - 4×120+1×50

表示4根截面為120mm2和1根截面為50mm2的銅芯聚氯乙烯絕緣，鋼帶鎧裝聚氯乙烯護套五芯電力電纜。

VV電纜

b、交聯聚乙烯絕緣聚氯乙烯護套電力電纜

YJV YJLV

例：YJV22 - 4×120

表示4根截面為120mm2的銅芯交聯聚乙烯絕緣，鋼帶鎧裝聚氯乙烯護套四芯電力電纜。

YJV電纜

⑵ 控制電纜：用于傳輸控制電流

常用控制電纜：KVV KVLV

KVV

⑶ 通信電纜：用于傳輸信號和數據

① 電話電纜：HYY HYV

② 同軸射頻電纜：STV-75-4

電纜按絕緣層可分為：

油浸紙絕緣 Z

橡皮絕緣 X

塑料絕緣 V、Y

⑷ 電纜附件

電纜終端頭：電纜與配電箱的連接處， 一根電纜兩個電纜頭

電纜中間頭：用于電纜的延長，隔250m設一個

3．母線

⑴ 軟母線：用于35kV以上的高壓配電裝置中

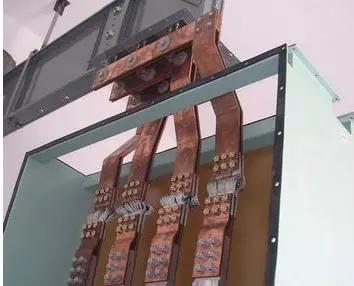

⑵ 硬母線：用于高低壓配電所

TMY：硬銅母線

LMY：硬鋁母線

4、線路敷設方式代號

TC：用電線管敷設

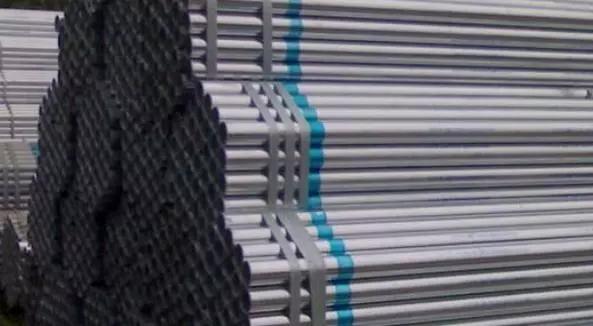

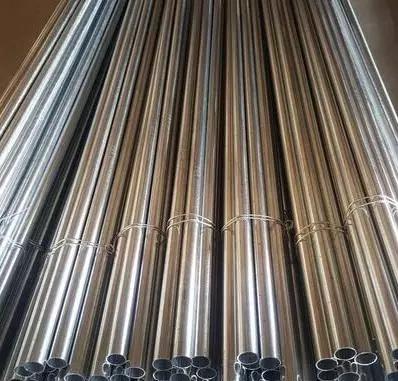

SC：用焊接鋼管敷設

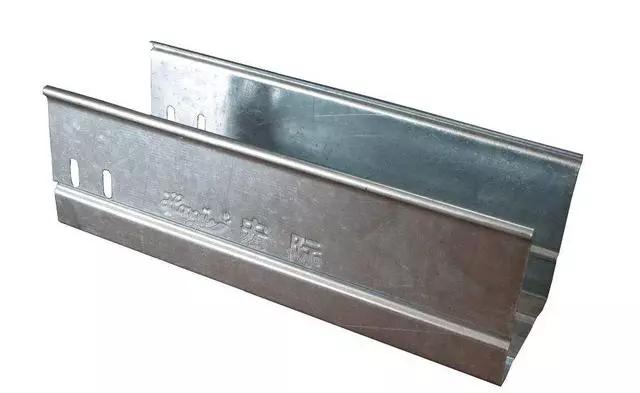

SR：用金屬線槽敷設

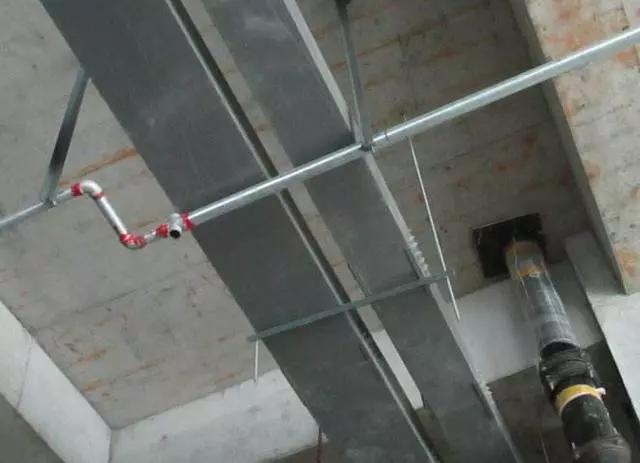

CT：用橋架敷設

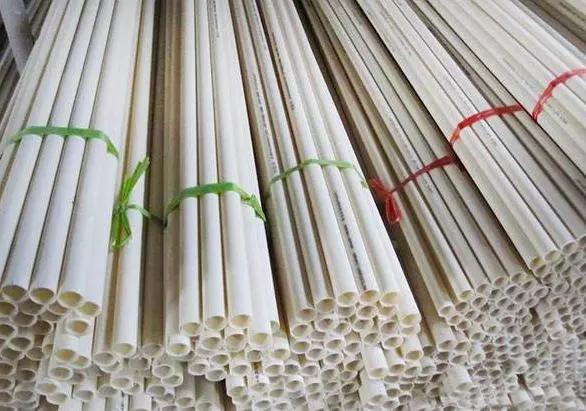

PC：用硬塑料管敷設

PEC：用半硬塑料管敷設

5、線路敷設部位代號

WE：沿墻明敷 WC：沿墻暗敷

CE：沿頂棚明敷 CC：沿頂棚暗敷

BE：沿屋架明敷 BC：沿梁暗敷

CLE：沿柱明敷 CLC：沿柱暗敷

FC：沿地板暗敷 SCC：在吊頂內敷設

6、線路在平面圖上的表示

a－b (c × d) e - f

a :線路編號 b：導線型號

c ：導線根數 d ：導線截面

e ：線路敷設方式 f ：線路敷設部位

例：N1 BV-3×4 SC20 –FC

表示：N1回路，3根4mm2的銅芯聚氯乙烯塑料絕緣線，穿DN20的焊接鋼管沿地板敷設

7、燈具在平面圖上的表示

a :燈具數量 b：燈具型號 c ：燈泡數量 d ：燈泡容量，W e ：燈具安裝高度 f ：燈具安裝方式(X吸頂，B壁安，G吊桿式，L吊鏈?zhǔn)?，R：嵌入式) L：光源種類

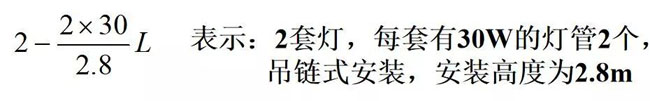

例：

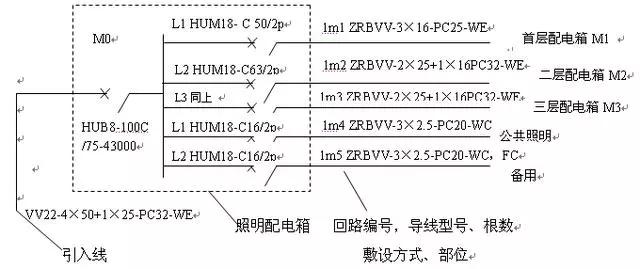

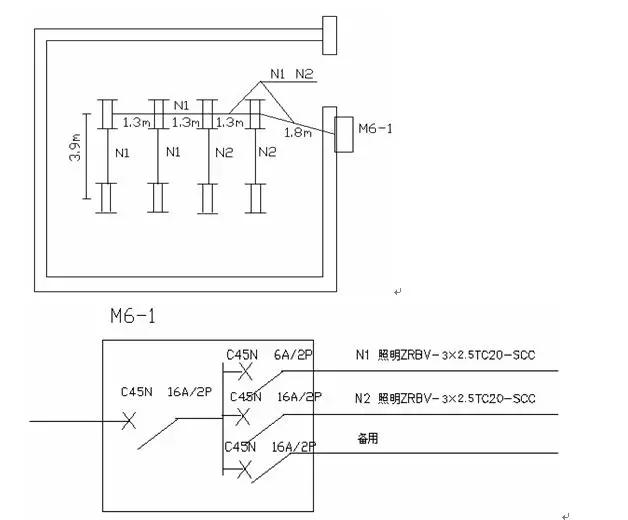

8、電氣工程系統圖的識讀

⑴ 識讀程序：

先看圖紙目錄，再看施工說明，了解圖例符號，系統結合平面。

⑵ 識讀要點：

① 供電方式和相數：高壓還是低壓供電，單相還是三相

② 進戶方式：電桿進戶、沿墻邊埋角鋼進戶、地下電纜進戶

③ 線路分配情況

④ 線路敷設方式：絕緣子布線、管子布線、線槽布線、電纜布線等

⑤ 照明設備器具的布置：安裝高度及平面位置

⑥ 接地防雷情況

⑶ 識讀脈絡：進戶線 — 總配電箱 — 干線 — 分配電箱 — 支線 — 用電設備

更深入的內容需要專業知識的儲備了，作為一般現場的普通非安裝施工員，熟悉上述內容就可以應該簡單應付著看圖了，剩下的就靠自己的積累了。
