家居裝修中，電路問題是比較重要的，尤其是現在家居中使用的電器越來越多，所以漏電保護器是一定要的，能有很好的保護作用，那漏電保護器接線圖是怎樣的呢，漏電保護器接線方法以及注意事項有哪些，快隨著小編去了解下：

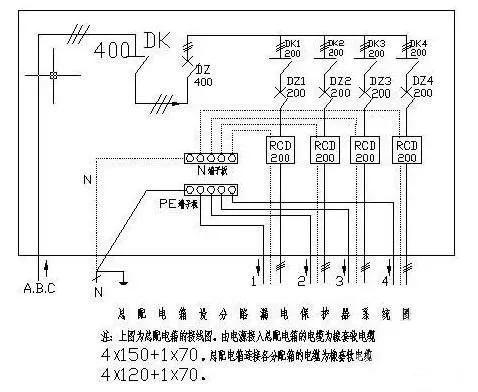

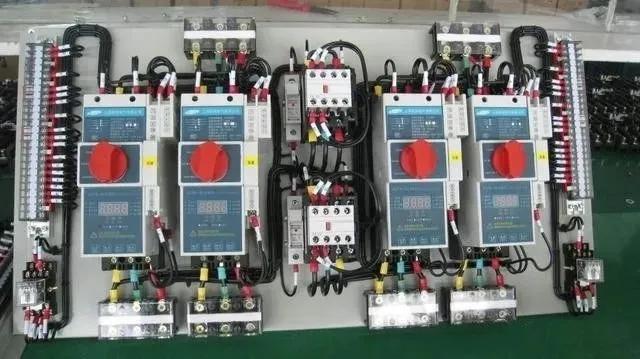

漏電保護器接線圖：

漏電保護器接線方法：

1、根據不同的電氣設備的供電方式選用不同的漏電保護器

單相220V電源供電的電氣設備，應選用二極二線或單極二線式漏電保護器。

三相三線式380V電源供電的電氣設備，應選用三極式漏電保護器。

三相四線式380V電源供電的電氣設備或單相設備與三相設備共用的電路，應選用三極四線或四極四線式漏電保護器。

2、根據電氣線路的正常泄漏電流，選擇漏電保護器的額定漏電動作電流

選擇漏電保護器的額定漏電動作電流值時，應充分考慮到被保護線路和設備可能發生的正常漏電流值。

選用的漏電保護器的額定漏電不動作電流，應小于電氣線路和設備的正常漏電電流的最大值的2倍。

漏電保護器的額定電壓、額定電流、短路分斷能力、額定漏電電流、分斷時間應滿足被保護供電線路和電氣設備的要求。

漏電保護器接線錯誤方式：

1、用于支線保護時，各支線應有各自的專用零線，且兩相鄰支線路的零線不得相連。如果將兩分支線路相連，零線中的電流互流，破壞零序電流互感器內的工作電流平衡，使漏電保護器發生誤動作。如果想就近利用動力分支線的零線作為照明分支線的零線，則會造成動力分支線的漏電保護器動作。

2、一個用電設備只能接在一條保護支路內，不得跨接在兩條分支回路內，不得接在零序互感器的前面，也不得采取一線一地制供電，否則，會導致漏電保護器誤動作。

3、裝有漏電保護器和未裝漏電保護器的用電設備，不得共用一個接地裝置。例如，當電機M1的絕緣損壞而外殼帶電時，電機M2的外殼也帶電，由于電流沒有經過漏電保護器，所以未起到漏電保護的作用。

4、單相負荷應盡可能均衡分配。如果分配不均(如一相的線路偏長，設備集中)，則負荷較重的一相，其漏電電流偏大，因而干線的三相不平衡漏電電流增大，達到一定值時就會使干線首端的漏電保護器動作。

5、被保護的線路(包括工作零線)應全部穿過零序電流互感器和漏電保護器的貫穿孔，不得用三極漏電保護器代替四極三相四極、漏電保護器。如果是三相五線制，則保護地線不得穿過漏電保護器的互感器，而必須跨接到第一極漏電保護器前端(進線端)的零干線上或重復接地極上。

漏電保護器接法注意事項：

1、漏電保護器負載側的中性線，不得與其他回路共用。

2、漏電保護器標有負載側和電源側時， 應按規定安裝接線，不得反接。

3、安裝帶有短路保護的漏電保護器， 必須保證在電弧噴出方向有足夠的飛弧距離。飛弧距離大小按漏電保護器生產廠家的規定。

4、安裝時必須嚴格區分中性線和保護線， 三極四線式或四極式漏電保護器的中性線應接入漏電保護器。經過漏電保護器的中性線不得作為保護線，不得重復接地或接設備外漏可導電部分。保護線不得接入漏電保護裝置。

漏電保護器接線圖、漏電保護器接線方法及注意事項就和大家分享到這里了，漏電保護器在家居中是必需的，這對我們在使用家中電器時有比較重要的保護作用。

1、熱繼電器

熱繼電器又稱熱偶。當負載電流流過發熱元件（一種合金電阻片，通過電流時產生并發散熱量）時，使它附近的膨脹元件受熱。膨脹元件是由兩種膨脹性能不同的金屬片沿全表面焊接而成，稱為雙金屬片。雙金屬片的下層金屬片具有較大的膨脹系數。當通過超過特定電流時，發熱元件的熱量使雙金屬片向上彎曲，于是帶動機構偏轉，斷開控制電路內的觸點，從而使接觸器的主觸頭斷開，負載電路被切斷。

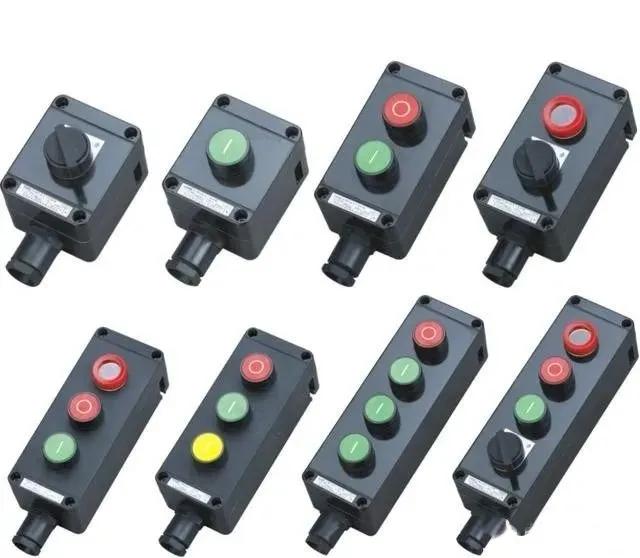

2、控制按鈕

控制按鈕是一種結構簡單、應用廣泛的主令電器，是用來段時間接通或短開小電流電路的手動主令電器。

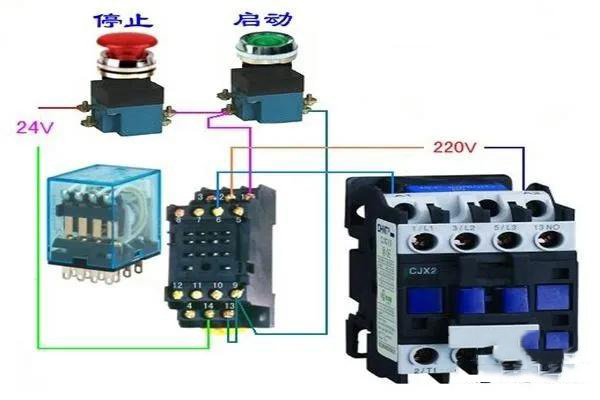

3、中間繼電器

中間繼電器(intermediate relay)：用于繼電保護與自動控制系統中，以增加觸點的數量及容量。它用于在控制電路中傳遞中間信號。中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。它一般是沒有主觸點的，因為過載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。新國標對中間繼電器的定義是K，老國標是KA。一般是直流電源供電。少數使用交流供電。

4、接觸器

直流接觸器的工作原理如下：當接觸器線圈通電后，線圈電流產生磁場，使靜鐵心產生電磁吸力吸引動鐵心，并帶動觸點動作：常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原：常開觸點斷開，常閉觸點閉合。

與交流接觸器工作原理相同，不同之處在于交流接觸器的吸引線圈由交流電源供電,直流接觸器的吸引線圈由直流電源供電，另外由于通入直流接觸器線圈是直流電，直流電沒有瞬時值，在任意時刻有效值都是相等的，沒有過零點，因此直流接觸器銜鐵上不用加裝防止過零點電壓較低產生的吸合力較小，造成接觸器震動聲音大等現象的短路環。

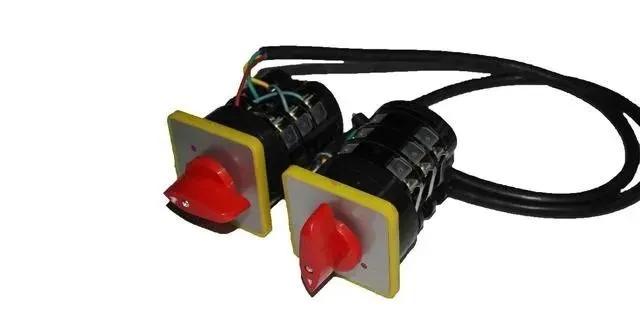

5、萬能轉換開關

是一種多檔位、多段式、控制多回路的主令電器，當操作手柄轉動時，帶動開關內部的凸輪轉動，從而使觸點按規定順序閉合或斷開。

萬能轉換開關主要用于各種控制線路的轉換、電壓表、電流表的換相測量控制、配電裝置線路的轉換和遙控等。萬能轉換開關還可以用于直接控制小容量電動機的起動、調速和換向。

常用產品有LW5和LW6系列。LW5系列可控制5.5kW及以下的小容量電動機；LW6系列只能控制2.2kW及以下的小容量電動機。用于可逆運行控制時，只有在電動機停車后才允許反向起動。LW5系列萬能轉換開關按手柄的操作方式可分為自復式和自定位式兩種。所謂自復式是指用手撥動手柄于某一檔位時，手松開后，手柄自動返回原位；定位式則是指手柄被置于某檔位時，不能自動返回原位而停在該檔位。

萬能轉換開關的手柄操作位置是以角度表示的。不同型號的萬能轉換開關的手柄有不同萬能轉換開關的觸點，電路圖中的圖形符號如圖2所示。但由于其觸點的分合狀態與操作手柄的位置有關，所以，除在電路圖中畫出觸點圖形符號外，還應畫出操作手柄與觸點分合狀態的關系。圖中當萬能轉換開關打向左45°時，觸點1-2、3-4、5-6閉合，觸點7-8打開；打向0°時，只有觸點5-6閉合，右45°時，觸點7-8閉合，其余打開。

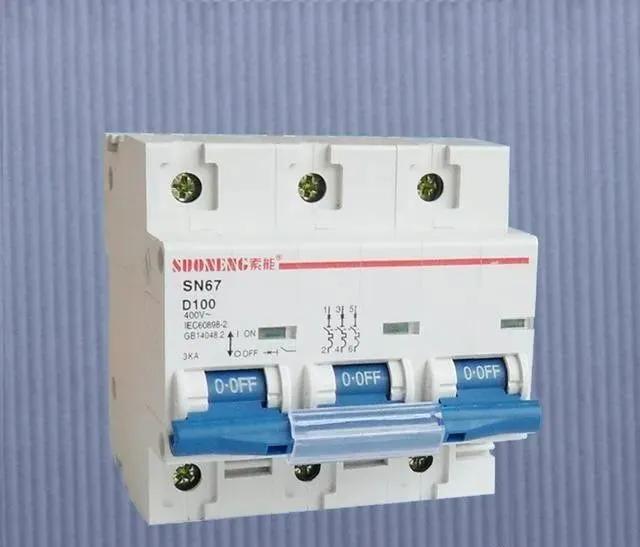

6、低壓斷路器

低壓斷路器又稱自動開關，它是一種既有手動開關作用，又能自動進行失壓、欠壓、過載、和短路保護的電器。它可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而且在分斷故障電流后一般不需要變更零部件，一獲得了廣泛的應用。

結構和工作原理低壓斷路器由操作機構、觸點、保護裝置(各種脫扣器)、滅弧系統等組成。低壓斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。分勵脫扣器則作為遠距離控制用，在正常工作時，其線圈是斷電的，在需要距離控制時，按下起動按鈕，使線圈通電，銜鐵帶動自由脫扣機構動作，使主觸點斷開。

7、隔離開關

隔離開關是高壓開關電器中使用最多的一種電器，它本身的工作原理及結構比較簡單，但是由于使用量大，工作可靠性要求高，對變電所、電廠的設計、建立和安全運行的影響均較大。刀閘的主要特點是無滅弧能力，只能在沒有負荷電流的情況下分、合電路。主要作用是：

1)分閘后，建立可靠的絕緣間隙，將需要檢修的設備或線路與電源用一個明顯斷開點隔開，以保證檢修人員和設備的安全。

2)根據運行需要，換接線路。

3)可用來分、合線路中的小電流，如套管、母線、連接頭、短電纜的充電電流，開關均壓電容的電容電流，雙母線換接時的環流以及電壓互感器的勵磁電流等。

4)根據不同結構類型的具體情況，可用來分、合一定容量變壓器的空載勵磁電流。

戶外刀閘按其絕緣支柱結構的不同可分為單柱式，雙柱式和三柱式。其中單柱式刀閘在架空母線下面直接將垂直空間用作斷口的電氣絕緣，因此，具有的明顯優點，就是節約占地面積，減少引接導線，同時分合閘狀態特別清晰。在超高壓輸電情況下，變電所采用單柱式刀閘后，節約占地面積的效果更為顯著。

在低壓設備中主要適用于民宅、建筑等低壓終端配電系統。主要功能：帶負荷分斷和接通線路隔離功能。
