摘要：浴霸一般來說是有三個開關的，有兩個是控制取暖燈，還一個是控制照明燈的。在實際操作過程中，不能隨便的馬虎應付過去，從外觀上檢查是無法保證開關接線的正確與否，弄不好就會燒線路，所以為了安全省心一點需要將它打開看看浴霸開關線路是否正確。

【浴霸開關安裝】浴霸開關接線圖 看懂浴霸的開關接線路保安全

不同浴霸品牌的開關接線是不一樣的，有些品牌在浴霸開關接線時最好將燈取下后才能拆開。

如果浴霸接線錯誤的話一般會出現以下一些問題，一打開就是照明模塊，取暖模塊，排風模塊一起開。要是這樣可以的話，用一根也行。

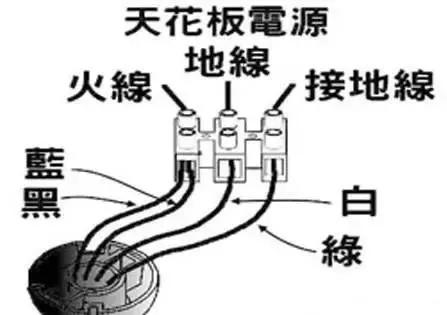

浴霸開關接線的供電線路有三條：

1.地線，黃綠相間的那條，在插座上衛浴上方，接在浴霸的外殼。

2.零線，大多數情況是藍色或者黑色，在插座上衛浴下左方，連通接在了五個燈頭的螺口接住上。

3.火線，大多數情況之下是紅色，在插座上位于下右方，連通接在三個開關的一個接柱上。

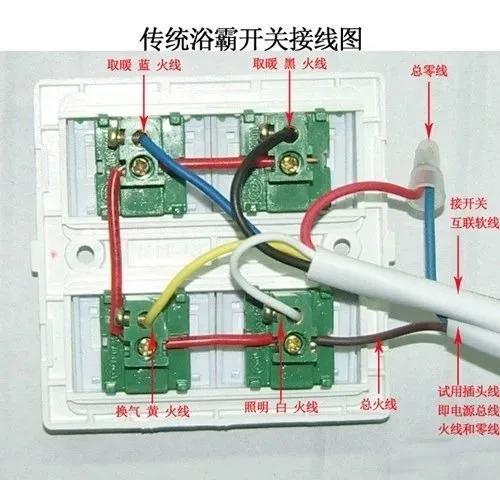

浴霸壓線的位置；根據上面接線圖，線的顏色對照的控制開關L1跟插座L買的時候就已經接好了。直接在插座接上火線，插座另一孔接零，開關另一端接燈。

大部分普通的消費者拿到浴霸的開關接線圖，如果沒有供電方面的基礎的話，基本上就會被接線圖上面復雜的電線走向給繞暈了，這是為什么呢？因?yàn)橐话愕脑“蚤_關都有總電源、燈泡、喚起等等六個按鈕的，如果想要讓總開關能夠控制所有的這些按鈕的話，又能夠讓各個的開關按照本身的功能運轉自如的話，不是專業的人員如果想要做到這點，不說非常困難，最起碼也不是那么容易的事情。

碳纖維浴霸開關接線圖

碳纖維浴霸總共需要7根線，其中需要開關控制功能的有燈暖、吹風、換氣、照明、風暖1、風暖2。共需5根開關引出線，即5個開關。如果一定要使用西蒙4控開關，一個辦法是減去一個功能，如換氣；第二個辦法是加裝一個單控開關單獨控制一個功能，如照明或換氣。零線和地線直接到浴霸，不經過開關。另外要注意，浴霸功率大須采用16A/250V的開關，歐普原配開關采用的是這個參數，如采用10A/250V的普通開關，只能控制1580w的碳纖維浴霸，否則容易燒毀開關或使用壽命很短。

根據上面的問題，建議大家最好還是不要自己拿著接線圖去安裝浴霸的開關，而是找有經驗的電工師傅來進行安裝，如果情況不允許的話，必須要自己安裝的話，一定要嚴格按照浴霸的說明書開關安裝方法，并且按照上面列示出的方法一步一步的完成。切記在安裝的時候要關閉掉電源，否則可能會出現一些不必要的危險。如果遇到安裝錯誤的情況，可以小心的拆掉重新安裝調整，直到浴霸的總開關可以對其他的開關控制自如，以及各個開關都能發揮他們的作用的時候，才算是完成任務。
