一、數據篇

水電工程是家裝隱蔽項目中的一項非常重要的內容。如果不把水電工程這一基礎做好,在日后的生活中,一旦出現問題,不僅僅是小麻煩那么簡單。

1、安裝尺寸：施工前，施工人員要根據施工圖紙彈好墨線，并確定好所有水電位置。

（1）坐便器出水口應中心偏左250mm300mm，中心距地150mm

（2）洗面盆出水口距地550mm

（3）洗菜盆出水口距地350至500mm

（4）淋浴器出水口距中心距150mm，中心距地900mm至1200mm避開腰線

（5）熱水器出水口1600mm以上（隱藏于櫥柜內的1600mm）距地高度根據客戶要求

（6）蹲便器水箱出水口中心偏左200mm，中心距地300mm

（7）床頭柜插座距地750mm，距床頭寬150mm

（8）拖把池出水口距地800mm，洗衣機出水口距地1200mm

2、線管敷設開槽時應盡量避開承重梁，柱和剪力墻，不能開槽的套黃臘管。

3、地暖地面改電走墻邊，地面布置的水管，PVC線管經常走路的地方，需做防踏保護，并符合要求。

4、線管敷設前應用快粘粉先將底盒固定好后再穿線，多個底盒放在同一水平線上，高低差應小于3mm。

5、所有水電線管敷設都應保持橫平豎直，強弱電水平間距應≥300mm，嚴禁同槽或同管敷設。

6、同一回路電線應穿入同一根管內，但管內總數≤3根，電線總截面積（包括絕緣外皮）不應>40%管截面積。

7、線管內導線不允許有接頭，若有接頭應設在接線盒內，接頭搭接牢固，絕緣帶包纏均勻緊密，多芯線接頭應用并線纏繞法連接。

8、線管用專用的彈簧彎管器來彎曲，不宜使用成品彎頭，且彎曲處不能有折皺，凹陷等缺陷，彎扁程度不大于管徑的1/10。

9、線管接頭用膠水，與底盆相接處用杯梳，電源線與暖水，熱水，煤氣之間距≥300mm。煤氣軟管嚴禁預埋，線管，水管應用沖擊鉆鉆孔后扎絲固定。

10、相線與零線顏色應不同，同一住宅相線（L）顏色應統一，零線（N）宜用藍色，保護線（PE）必須用黃綠雙色，且左零右相保護地線在上，有外殼接地要求的燈具，需接地線，插座必須接地線。

11、廁浴等潮濕的地面禁止暗埋強電線管，且不宜安裝開關，插座，應裝在門外開啟側的墻體上，若實在要裝，應裝防濺插座。

12、底盒內線頭預留長度為200mm，吊頂線頭500mm，超高吊頂按總長度預留。

13、底盒內線頭應卷入盒內，所有線頭用接線端子或壓線帽保護，臨時用燈必須加開關，吊頂線頭套黃臘管卷大圈后扎好。

14、設置在木板中，玻璃中的照明電器必須有進排氣散熱孔，不得封死，電線穿過木板及B2級以下材料時，必須套絕緣軟管或黃臘管。

15、同一回路的照明線路，燈具不應多于25盞，并不應大于3KW。

16、普通三室二廳必需最少保證6個回路，即，照明，插座，空調，柜機，冰箱，廚衛等，其中燈線、插座用2.5mm2，廚房、空調插座用4mm2線，客廳柜機和電速熱水器必須為6mm2專線（無三相火的）。所有開關控制為火線，且開關控制應根據現場定位依次控制，人性化。

17、吸頂燈位置吊頂時需加襯底大芯板固定牢固并刷防火涂料，吊燈自重超過3公斤以上時，應先在承重頂板上安裝絲桿預埋件1根，超重?zé)艟呒觾筛z桿間距100mm嚴禁安裝在木鍥，木磚，吊頂上。

18、吊頂所有接頭都需用三通盒，不能用三通，方便拉線檢修 。

19、原底盒接頭不能直接用水泥沙漿封死，和客戶商量換整根線不留隱患，或根據情況安裝白蓋板，方便以后檢修。

20、使用公司統一配送的20管管壁厚度在3.4mmPPR管，PPR管件加熱時，當模頭出現一圈熱熔凸緣時既可取下迅速無旋轉的直線均勻插入，在規定時間時，接頭可轉正，但嚴禁旋轉，水管接好后檢查水壓大小。

21、管道安裝頂部電在上水在下，彈線施工，要求橫平豎直，鋪設牢固、無松動（固定使用的專用支、吊架、卡子符合要求，閥門處兩端加2個卡子，固定牢固，并標注功能名稱。立管處加卡子固定牢固，每600mm加一個卡子，拐彎處加兩個卡子，頂、地、墻管都必須固定牢固。

22、所有線管，水管都應固定好后再用水泥沙漿抹平，低于墻面5mm，且線槽應打毛，濕水用1：3水泥沙漿，嚴禁用素水泥，多根以上并排時，應掛鋼絲網批擋。

23、所有冷熱出水口與瓷磚應凸出或凹進0-3mm，且保持水平垂直。

24、所有熱水管在客戶要求必須套橡塑保溫管。非承重墻的洗手間水管必須走墻，嚴禁走地。承重墻的從洗手間外繞過后打孔穿過走管。

25、淋浴龍頭出水口盡量采用連體絲彎。

26、所有弱電線路必須并聯連接，不許串聯，且所有線頭都應匯總到弱電箱內。

27、弱電箱內必須預留插座線，以方便業主以后安置路由器。

28、按原主供水管道管徑改水，主水管用32，頂部水管用25，墻面水管用20，線管用16-20，強電用紅色線管線盒，弱電用藍色線管線盒。

29、水電完工后須進行PPR管進行打壓試驗，加壓0.6-0.8MP下穩壓1H，壓力下降不小于0.05MP即合格，業主簽字認可。

30、水電駿工驗收時，場地應清掃整潔，監理拍攝水電照片存檔，所有下水管口，用扣帽保護，防止雜物堵塞。

31、廚衛墻磚粘貼完成，有水電管線位置粘貼《此處有水電管線禁止打孔》。

32、閥門處兩端加卡子固定牢固，立管處加卡子固定牢固，每600mm加一個卡子，拐彎處加兩個卡子，頂、地、墻管都必須固定牢固。

33、衛生間地面沒有特殊情況不得走水管，電線管。不得有繞線行為。

34、排水管道應暢通，無倒坡，無堵塞，無滲漏。地漏應略低于地面，走水順暢。

二、管道圖文篇

“衛生間UPVC排水管道裝配式施工方法”簡化了排水管道安裝工藝、改進了施工流程，在結構施工時直接安裝衛生間排水支管安裝的連接預埋件和管道吊架預埋件，結構混凝土一次性澆注，結構面平整光潔無污染、減少結構板面預留孔洞；排水管道下料、安裝統一尺寸，現場實現無電源裝配式施工，減少了粉塵和現場廢料。

模具化定位

↓

標準預埋件結構預埋安裝

↓基于工程實例詳細解讀該施工工藝↓

預埋件材料準備

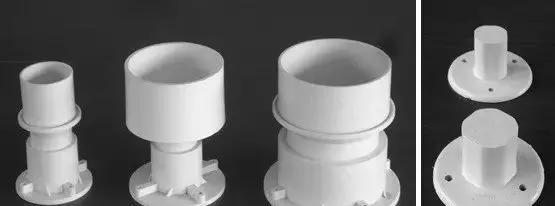

預埋件包括：UPVC地漏預埋件、UPVC大便器連接器、UPVC登高管連接件、吊卡底座預埋件。

管道連接預埋件和普通吊卡

新型吊卡預埋件

預埋件在預埋前需要做封口加工處理。

施工做法

一、制作預埋定位模板

以鋼筋混凝土結構墻體軸線為基礎，按照確定的相對空間尺寸，制作標準定位圖；

定位模板采用0.8-1mm厚環氧樹脂絕緣板，優點就是溫差變形小、剛度好。對應標準戶型衛生間按照大樣制作預埋件標準預埋定位模板；

預埋定位模板上集中了相對衛生間預埋件的位置并且包括了深化設計以后安裝排水支管時所需的吊架底座位置。

為攜帶方便，將定位模板設計制作成折疊式，輕巧方便。折疊處可以采用鉸鏈連接。

二、預埋件平面定位安裝

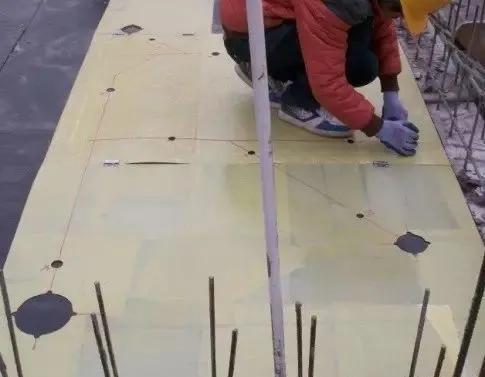

利用預埋定位模板進行預埋件平面定位，定位時，必須確保模板定位點和結構軸線的吻合；

按照定位模板上的各預埋件位置孔，在模板上用白色記號筆畫出各個預埋件位置和固定點；

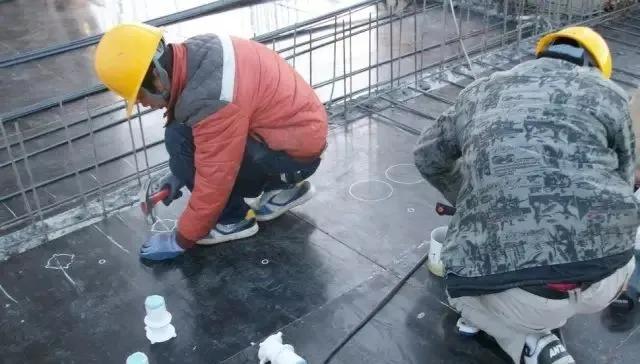

在土建模板支模后鋪底筋前即開始進行預埋件的固定，預埋件底座固定孔按照所畫位置點，用20mm長鐵釘將各個預埋件在模板上固定牢固。吊架預埋底座兩種：Φ20底座及Φ16底座，分別用于de110和de50排水管道的吊架吊桿承插粘結安裝；

協調結構施工班組，掌握平臺鋼筋綁扎和混凝土澆筑時間，派專人看護?，F(xiàn)場巡查在鋼筋綁扎和砼澆筑時對預埋件的碰撞或損壞，進行跟班旁站看護，發現損壞及時更換；

土建拆模后管道安裝前，應將固定預埋件的鐵釘透出混凝土板的部分進行切除，并用防銹漆作防銹處理。

三、按照樣板測定管道下料和組裝

按照施工規范和排水管坡度要求，安裝樣板層和標準件樣板，包括立管道安裝；樣板層管道連接先不涂抹PVC膠水，待確定各標準間管道安裝尺寸后完成；

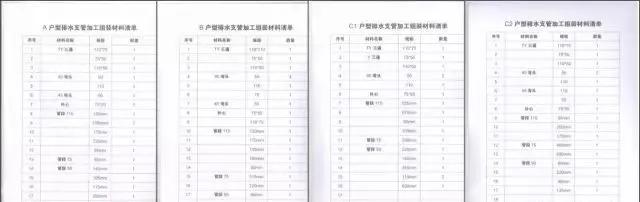

按照樣板層不同戶型標準衛生間的排水管道、管件，連接管件之間的支管長度，測量記錄統一下料、組裝尺寸清單；

按照各標準衛生間支管線尺寸進行統一尺寸下料；支管加工長度做到一致，誤差嚴格控制在+0/-5 mm之間。

按照組裝編號圖，進行吊卡吊桿、支管組裝預制。參照樣板，支管組裝進行合理分段組裝，確?，F(xiàn)場安裝對口粘接連接的方便。

四、排水管道現場裝配

安裝吊卡：清理頂板上拆模后吊卡預埋底座孔，按照標準樣板不同吊桿長度統一安裝吊架。安裝吊架時一并清理管道預埋件。排水管安裝有坡度要求，不同位置的吊卡吊桿長度不同，必須進行編號對應安裝。

支管裝配：將分段組裝好的支管對應各個預埋件位置用PVC膠水粘結插入連接，確保預埋件連接的各登高管插入并緊密連接。

分段裝配宜從大管到小管、從立管近端到排水遠端位置順序，管道分段安裝時一并將該段吊卡在管道上卡緊。

隨著結構進展，拆模清理后同步進行支管裝配安裝。二次結構（隔墻砌筑及通風煙道安裝）施工完成后，自上而下進行排水立管（包括透氣立管）安裝，進行立管預留孔洞封堵。

基于工程實例和傳統施工方法對比分析

一、采用預埋件連接安裝

二、直接預埋吊卡預埋件

一個新型吊卡件成本：0.30元。傳統工藝：安裝一個吊卡底座需打膨脹螺栓M6一個（0.20元）并安裝一個吊卡底座0.40元，即新工藝節省材料成本：0.30元/吊架；實際測算一個熟練技術工人（180元/天）結構面打電錘眼安裝膨脹螺栓：300只/天，即發生人工成本0.60元/吊架；綜上所述，新工藝直接成本減少：0.90元/吊架。

工程實例有544個衛生間，平均每個衛生間吊架7個，就吊卡安裝一項直接節省費用3400元。原來2人每天完成6間，現在安裝速度提高到：現場1人安裝5間。

直接節約成本：傳統施工現場存在短料、廢料，新工法現場做到?jīng)]有廢料、垃圾。

工藝的改進，使得UPVC管道安裝時間大大縮短、進度加快，減少了打電錘施工粉塵和對預埋電氣線管等破壞，UPVC排水管道安裝施工實現了無電源施工，成品外觀效果好，進一步提升了安裝質量。

三、配電箱內部配線手把手教學

作業條件及現場準備工作完畢

1、箱體安裝完畢。

2、箱內空開、配線導線、配線扎帶等已經準備完畢，并且符合設計圖紙、配電箱安裝要求。

一、箱體內導軌安裝

導軌安裝要水平，并與蓋板空開操作孔相匹配。

導軌安裝照片：

二、箱體內空開安裝

1、空開安裝時首先要注意箱蓋上空開安裝孔位置，保證空開位置在箱蓋預留位置。其次開關安裝時要從左向右排列，開關預留位應為一個整位。

2、預留位一般放在配電箱右側。第一排總空開與分空開之間有預留一下完整的整位用于第一排空開配線。

空開安裝照片：

空開安裝照片（第一排預留位）：

三、空開零線配線

1、零線顏色要采用藍色。

2、照明及插座回路一般采用2.5mm2導線，每根導線所串連空開數量不得大于3個。空調回路一般采用2.5mm2或4.0mm2導線，一根導線配一個空開。

3、不同相之間零線不得共用，如由A相配出的第一根黃色導線連接了二個16A的照明開空，那么A相所配空開零線也只能配這兩個空開，配完后直接邊接到零線接線端子上。

4、箱體內總空開與各分空開之間配線一般走左邊，配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象，導線要用塑料扎帶綁扎，扎帶大小要合適，間距要均勻。

6、導線彎曲應一致，且不得有死彎，防止損壞導線絕緣皮及內部銅芯。1、零線顏色要采用藍色。

2、照明及插座回路一般采用2.5mm2導線，每根導線所串連空開數量不得大于3個?？照{(diào)回路一般采用2.5mm2或4.0mm2導線，一根導線配一個空開。

3、不同相之間零線不得共用，如由A相配出的第一根黃色導線連接了二個16A的照明開空，那么A相所配空開零線也只能配這兩個空開，配完后直接邊接到零線接線端子上。

4、箱體內總空開與各分空開之間配線一般走左邊，配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象，導線要用塑料扎帶綁扎，扎帶大小要合適，間距要均勻。

6、導線彎曲應一致，且不得有死彎，防止損壞導線絕緣皮及內部銅芯。

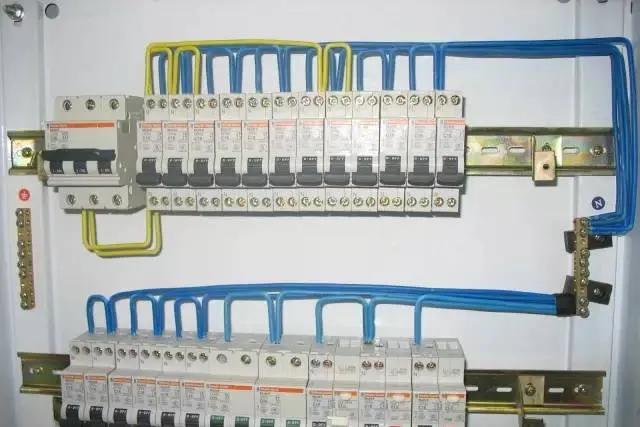

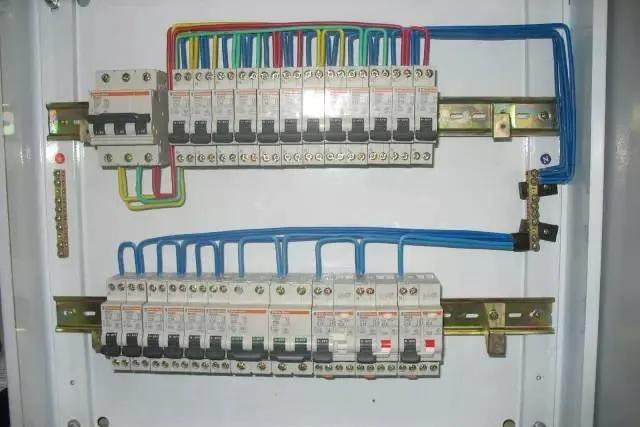

空開零線配線照片（第一排）：

空開零線配線照片（第二排）：

四、第一排空開配線

1、A相線為黃、B相線為綠、C相線為紅 。

2、照明及插座回路一般采用2.5mm2導線，每根導線所串連空開數量不得大于3個?？照{(diào)回路一般采用2.5mm2或4.0mm2導線，一根導線配一個空開。

3、由總開關每相所配出的每根導線之間零線不得共用，如由A相配出的第一根黃色導線連接了二個16A的照明開空，那這兩個照明空開一次側零線也是只從這二個空開一次側配出直接連接到零線接線端子。

4、箱體內總空開與各分空開之間配線一般走左邊，配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象，導線要用塑料扎帶綁扎，扎帶大小要合適，間距要均勻。

6、導線彎曲應一致，且不得有死彎，防止損壞導線絕緣皮及內部銅芯。

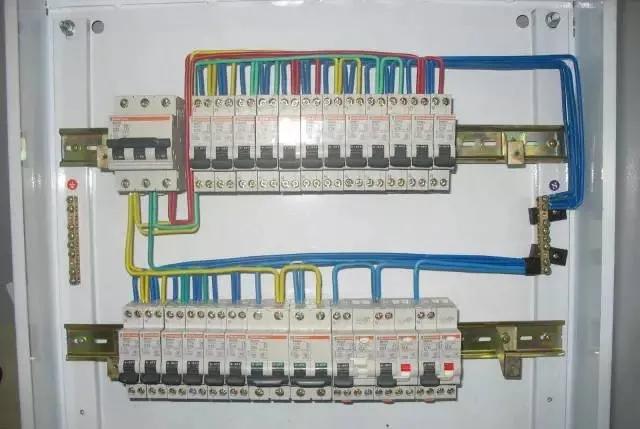

空開A相配線照片：

空開B相配線照片：

空開C相配線照片：

五、第二排空開配線

1、A相線為黃、B相線為綠、C相線為紅。

2、照明及插座回路一般采用2.5mm2導線，每根導線所串連空開數量不得大于3個?？照{(diào)回路一般采用2.5mm2或4.0mm2導線，一根導線配一個空開。

3、由總開關每相所配出的每根導線之間零線不得共用，如由A相配出的第一根黃色導線連接了二個16A的照明開空，那這兩個照明空開一次側零線也是只從這二個空開一次側配出直接連接到零線接線端子。

4、箱體內總空開與各分空開之間配線一般走左邊，配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象，導線要用塑料扎帶綁扎，扎帶大小要合適，間距要均勻。

6、導線彎曲應一致，且不得有死彎，防止損壞導線絕緣皮及內部銅芯。

空開A相配線照片：

空開B相配線照片：

空開C相配線照片：

六、導線綁扎

1、導線要用塑料扎帶綁扎，扎帶大小要合適，間距要均勻,一般為100mm。

2、扎帶扎好后，不用的部分要用鉗子剪掉。

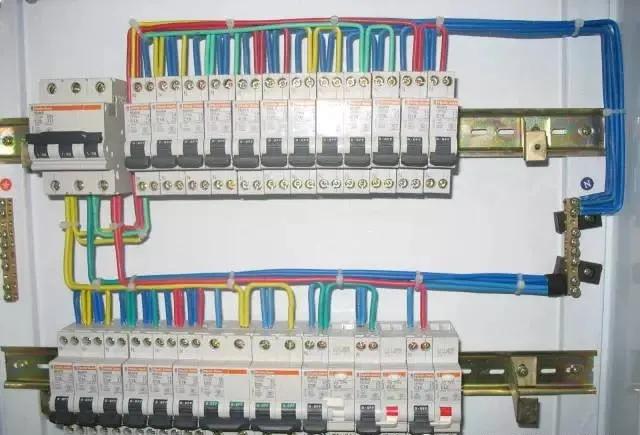

導線綁扎照片（總照片）：

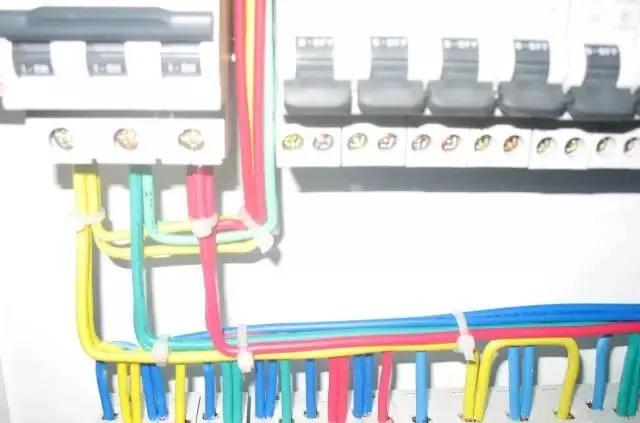

導線綁扎照片（分照片）：

導線綁扎照片（分照片）：

導線綁扎照片（分照片）：

本實例只是一個配電箱內部配線的示意，配線要求要以此為準，但其他具體要求，如配電箱內開關規格、數量等要以圖紙為準。
