漏電保護器，用以對低壓電網直接觸電和間接觸電進行有效保護，也可以作為三相電動機的缺相保護。它有單相的，也有三相的。

由于其以漏電電流或由此產生的中性點對地電壓變化為動作信號，所以不必以用電電流值來整定動作值，所以靈敏度高，動作后能有效地切斷電源，保障人身安全。

根據保護器的工作原理，可分為電壓型、電流型和脈沖型三種。電壓型保護器接于變壓器中性點和大地間，當發生觸電時中性點偏移對地產生電壓，以此來使保護動作切斷電源，但由于它是對整個配變低壓網進行保護，不能分級保護，因此停電范圍大，動作頻繁，所以已被淘汰。脈沖型電流保護器是當發生觸電時使三相不平衡漏電流的相位、幅值產生的突然變化，以此為動作信號，但也有死區。目前應用廣泛的是電流型漏電保護器，所以下面主要介紹電流型的保護器。

一、電流型漏電保護器的分類

按動作結構分，可分為直接動作式和間接動作式。直接動作式是動作信號輸出直接作用于脫扣器使掉閘斷電。間接動作式是對輸出信號經放大、蓄能等環節處理后使脫扣器動作掉閘。一般直接動作式均為電磁型保護器，電子型保護器均為間接動作式。

在形式上，按保護器具有的功能大體上可分為三類：

（1）漏電繼電器。只具備檢測、判斷功能，不具備開閉主電路功能。

圖1為漏電纜電器的結構示意圖。它分組裝式和分裝兩種。

圖1電流型漏電繼電器的結構示意圖

組裝式主要部件有零序電流互感器、漏電脫扣器、試驗回路、觸頭系統和塑料外殼。觸頭系統有動斷觸頭、動合觸頭各一，用以將執行信號送向執行機構。試驗回路包括試驗按鈕和模擬漏電阻抗的電阻，用以在運行中試驗漏電繼電器動作是否正常和靈敏。分裝式是將漏電脫扣器分離出來，再由外部接線連接。

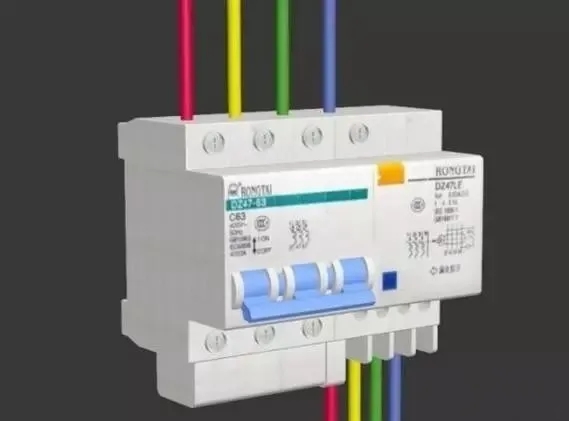

（2）漏電開關。同時具備檢測、判斷、執行功能。它是漏電繼電器和開關的結合體。

（3）漏電保護插座。將漏電開關和插座組合在一起，使插座具備觸電保護功能。適用于移動電器和家用電器。

二、電流型漏電保護器的工作原理

零序電流互感器，它由坡莫合金為材料的鐵芯，和繞在環狀鐵芯上的二次線圈組成檢測元件。電源相線和中性線穿過圓孔成為零序互感器的一次線圈。互感器的后部出線即為保護范圍。

正常情況下，三相負荷電流和對地漏電流基本平衡，流過互感器一次線圈電流的相量和約為零，即由它在鐵芯中產生的總磁通為零，零序互感器二次線圈無輸出。當發生觸電時，觸電電流通過大地成回路，亦即產生了零序電流。這個電流不經過互感器一次線圈流回，破壞了平衡，于是鐵芯中便有零序磁通，使二次線圈輸出信號。這個信號經過放大、比較元件判斷，如達到預定動作值，即發執行信號給執行元件動作掉閘，切斷電源。

由工作原理可見，當三相對地阻抗差異大，三相對地漏電流相量和達到保護器動作值時，將使斷路器掉閘或送不上電。同時三相漏電流和觸電電流相位不一致或反相，會降低保護器的靈敏度。電流型漏電保護器可實施分級保護，以達到選擇性動作。

三、電流型漏電保護器的額定值

（1）額定頻率為50HZ。

（2）額定電壓Un為220V，380V。

（3）輔助電源電壓Usn為：直流為 12、24、40、60、110、220V；交流為12、48、220、380V。

（4）額定電流In為6、10、16、2O、25、32、4O、 50、（60）、63、100、（125）、160、200、250A。帶括號的不優先推薦采用。

（5）額定漏電動作電流In·dz為0.006、0.01、（0.015）、0.03、（0 .05）、（0.075）、0.1、（0.2）、0.3、0.5、1、3、5、10、20A。帶括號的值不優先采用。

（6）額定漏電不動作電流的優選值為0.5I n·dz。

（7）漏電保護器的最大分?jǐn)鄷r(shí)間：

l）直接接觸保護。當動作電流I n·dz≤0.03A時，若保護器流過的零序電流為1倍I n·dz時為0.2s，2倍時為0.1s，流過0.25A時為0.04s；

2）間接接觸防護。流過l倍時為0.2S，2倍時為O.1S，5倍時為0.04s；

延時型漏電保護器只適用于間接接觸保護，其In·dz＞0.03A。延時保護延時時間的優選值為0.2、0.4、0.8、1、1.5、2s。

四、應用范圍

漏電保護器的應用范圍如下：

（1）無雙重絕緣，額定工作電壓在110V以上時的移動電具。

（2）建筑工地。

（3）臨時線路。

（4）家庭。

防止直接接觸帶電體保護的動作電流直為30mA，0.1s內動作。

可按需要安裝間接接觸保護的漏電保護器。

五、安裝要求

（1）被保護回路電源線，包括相線和中性線均應穿入零序電流互感器。

（2）穿入零序互感器的一段電源線應用絕緣帶包扎緊，捆成一束后由零序電流互感器孔的中心穿入。這樣做主要是消除由于導線位置不對稱而在鐵芯中產生不平衡磁通。

（3）由零序互感器引出的零線上不得重復接地，否則在三相負荷不平衡時生成的不平衡電流，不會全部從零線返回，而有部分由大地返回，因此通過零序電流互感器電流的向量和便不為零，二次線圈有輸出，可能會造成誤動作。

（4）每一保護回路的零線，均應專用，不得就近搭接，不得將零線相互連接，否則三相的不平衡電流，或單相觸電保護器相線的電流，將有部分分流到相連接的不同保護回路的零線上，會使二個回路的零序電流互感器鐵芯產生不平衡磁動勢。

（5）保護器安裝好后，通電，按試驗按鈕試跳。

六、運行維護

漏電保護器運行維護注意事項如下：

（1）應制訂制度，專人維護，定期試跳，并做好運行記錄。

（2）遇有問題，應分析處理，不得擅自退出運行，或有意識使其失效。

（3）在正常運行時跳閘，若原因?yàn)殡妱?dòng)機啟動或大電流沖擊，則采取交替啟動，適當調整定位，或帶短延時躲過沖擊。若系下雨等原因使漏電流增加造成，則可臨時調節靈敏度。

直接接觸保護為人體直接接觸帶電體的保護。間接接觸保護為人體接觸由于漏電等故障，使金屬外殼帶電的保護。
