一、說明

（一）機電系統的設計應符合國家相關的標準和規范；應滿足國家的消防規范；應滿足星級酒店的劃分與評定標準

（二）機電系統的設計由酒店管理公司聘請具有國家許可資質的設計單位和設計人進行設計

（三）機電系統的設計要遵循以下原則：

1、合理性：能滿足酒店運營的需要；

2、科技性：要使用成熟技術，保證運行的穩定和維護的便利性；

3、因地制宜性：根據當?shù)氐臓顩r，進行有機利用；

4、經濟性：運營在相對在較低成本上；

5、前瞻性：具有技術領先，滿足管理和使用者的最大需求；

6、環保性：符合國家法律法規要求。

（四）設備選型應滿足先進性、安全性、可靠性、兼容性并考慮系統和設備的技術性能、運行效果、能耗、維修等因素。

二、暖通空調部分

在綜合購置費用、運行費用、維修保養費用、施工安裝費用、當?shù)啬茉垂?yīng)的可靠性、氣候條件、環境等多方面進行因素后選擇空調系統。建議使用二管制，主機組成采用水冷機組加三用機（風冷熱泵帶全熱回收）配冷卻和板式交換器。

舒適性空調的送風溫差：送風高度H小于等于5m，送風溫差小于等于10℃；送風高度H大于5m，送風溫差小于等于15℃。為防止出風口結露，應使送風干球溫度高于室內空氣的露點溫度2-3度。

（一）冷源

1、中央制冷機組給各個需制冷區域的空調提供冷凍水（除非部分有特殊要求需安裝獨立空調系統的區域外）（如：影院、超市、獨立小商業等）。

2、中央空調系統應為多機組系統，以便在有設備故障檢修時，仍有足夠的制冷能力。（一個典型的中央空調機房包括3臺機組，每臺額定輸出50%的設計負荷；如采用兩臺機組，則每臺額定輸出65%的設計負荷）。

3、空調設備在按50%的部分負荷運行時的效率，應不低于全負荷運行時的85%。如果低制冷負荷情況經常存在且會持續相當一段時間，則機組可安排成大、小搭配的組成形式。

4、對水冷機組而言，單機名義工況制冷量低于1054KW，宜選用螺桿式機組；單機名義工況制冷量≥1054KW 且＜1758KW，宜選用螺桿式機組或離心式機組；單機名義工況≥1758KW，宜選用離心式機組。

5、水冷機組，單機名義工況制冷量＜528KW，其制冷性能系數COP應≥4.1KW／KW；單機名義工況制冷量≥528KW且＜1046KW，其制冷性能系數COP應≥4.3KW／KW；單機名義工況制冷量≥1046KW，其制冷性能系數COP應≥4.7KW／KW。

6、制冷機組運行溫度：冷凍水供水6C°至8C°，供/回水溫差為5C°至8C°之間（常規情況）。

7、機房及空間要求：應確?？照{(diào)主機有合適的檢修，拆裝空間。

8、中央空調以外安裝獨特立空調的區域包括消控中心、程控交換機房、電腦房、電梯機房、衛星電視機房、自動控制機房、廚房涼菜間和雕刻間等。

9、制冷機組由廠家提供的機載控制板進行控制。設計和施工安裝時要充分考慮采用新的節能控制方式和主機聯動控制方式，制冷機組和自控系統要有接頭。

（二）管路及系統連接

1、管路系統設計主要原則：

（1）空調管路系統應具備足夠的輸送能力。例如在中央空調系統中通過水系統來確保渡過每臺空調機組或風機盤管空調器的循環水量達到設計流量，以確保機組的正常運行。

（2）合理布置管道：管道的布置要盡可能地選用同程式系統，雖然初投資略有增加，但易于保持環路 的水力穩定性；若采用異程系統時，設計中應注意各支管間的壓力平衡問題。

（3）確定系統的管徑時，應保證能輸送設計流量，并使阻力損失和水流噪聲小，以獲得經濟合理的效果。雖然管徑大投資多，但流動阻力小，循環水泵的耗電量就小，使運行費用降低，因此，應當確定一種能使投資和運行費用之和為最低的管徑。同時，設計中要杜絕大流量小溫差問題，這是管路系統設計的經濟原則。

（4）在設計中，應進行嚴格的水力計算，以確保各個環路之間符合水力平衡要求，使空調水系統在實際運行中有良好的水力工況和熱力工況。

（5）空調管路系統應滿足中央空調部分負荷運行時的調節要求；

（6）空調管路系統設計中要盡可能多地采用節能技術措施要注意便于維修管理，操作、調節方便；

（7）管路系統選用的管材、配件要符合有關的規范要求；注意坡度、坡向、保溫防凍。

2、放氣排污：在水系統的頂點要設排氣閥或排氣管，防止形成氣塞；在主立管的最下端(根部)要有排除污物的支管并帶閥門；在冷凍水，冷卻水系統的最低處設置快速排污口和泄水口（。

3、伸縮器和過濾器：對于長度超過40m的直管段，必須裝伸縮器防熱脹冷縮。在重要設備與重要的控制閥前應裝水過濾器。

4、閥門選用

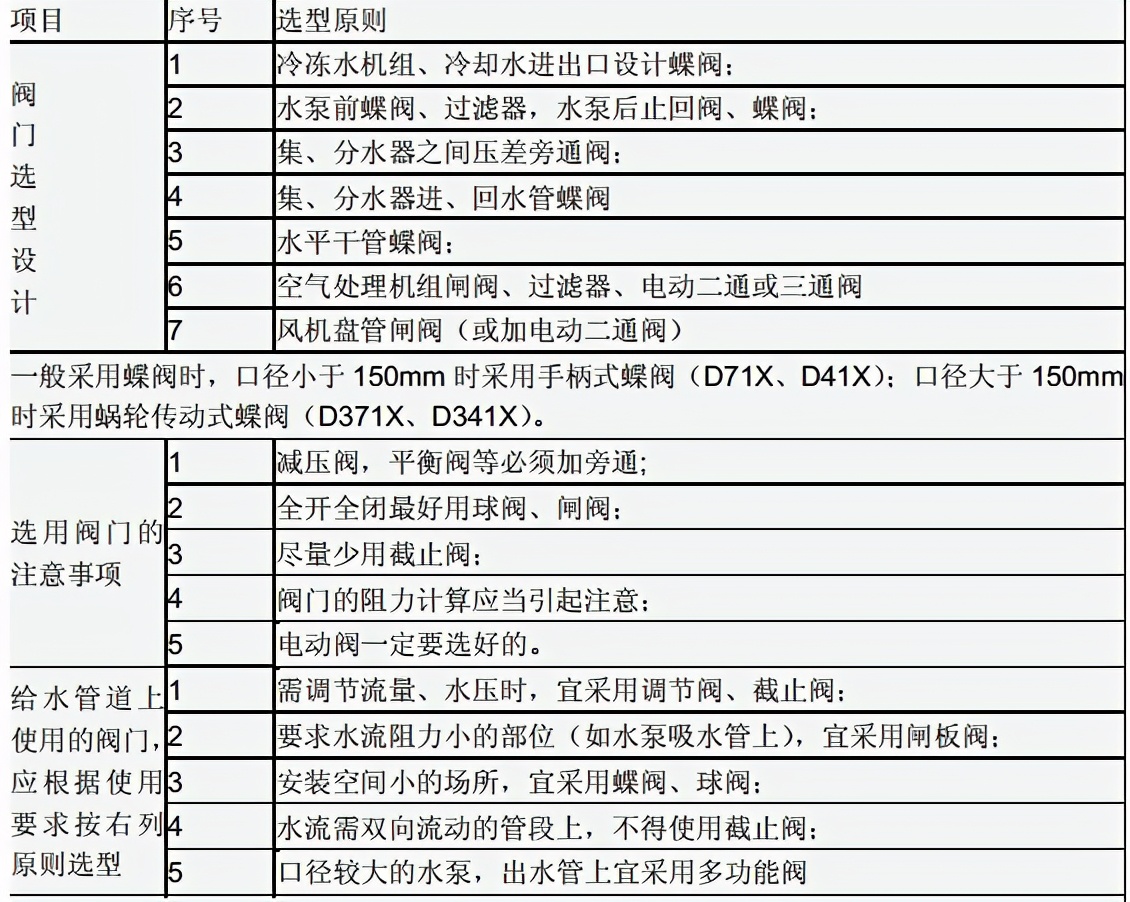

（1）暖通空調管道閥門選型原則

（2）高位膨脹水箱與熱水系統的連接管（指膨脹管和循環管）上不應裝設閥門。此也適用于空調冷凍水系統。

5、注意管網的布局，盡量使系統先天平衡。實在從計算上、設計上都平衡不了的，適當采用平衡閥。

6、要計算管道推力。選好固定點，做好固定支架。特別是大管道水溫高時更得注意。

7、所有的控制閥門均應裝在風機盤管冷凍水的回水管上。

8、旁通和壓差控制、比例積分閥

（1）冷凍水系統變流系統：在變水量水系統中，為了保證流經冷水機組中蒸發器的冷凍水流量恒定，在多臺冷水機組的供回水總管上設一條旁通管。旁通管上安有壓差控制的旁通調節閥。旁通管的最大設計流量按一臺冷水機組的冷凍水水量確定，旁通管管徑直接按冷凍水管最大允許流速選擇，不應未經計算就選擇與旁通閥相同規格的管徑。

（2）旁通控制系統通過壓差信號控制旁通管道上旁通閥的開啟度；二次冷凍水管路系統通過壓差信號控制二次水循環泵的轉速。

（3）采用比例積分控制的空調器?？刂破骶_控制二通閥的開度以調節盤管出力。根據盤管熱特性，當負荷減小時，所需流量減小速率更快， 當負荷為 50%時，水流量僅需 13%左右，即旁通水量需 87%。

（4）風機盤管一般均采用二位控制，二通閥全開或全閉，即水流量在設計工況下?lián)Q熱。當負荷減小時， 水流量同比率減小。甚而小負荷時，風機盤管可能轉至小檔運行，風量減小，水溫差減小，水流量 增大，而旁通水量減小。

9、確保制冷系統的冷凍水循環，冷卻水循環，主機，冷卻塔等的操作靈活性。這種靈活性通過設備的進出水管路的連接，使每一臺冷凍水或冷卻水循環泵都可以和任何一臺制冷主機和任何一臺冷卻塔配合運轉來實現。系統循環泵應有備用。

10、冷凍水和冷卻水的水質會對空調系統管道產生腐蝕和堵塞，對制冷系統的運行效率和效果產生影響，因此需設計水處理系統：在冷卻水、冷凝水、蒸汽和熱水系統上安裝化學處理系統，該系統可以自動測量和添加處理藥品。主要是防腐，防沉積物，防有機物及PH值調節。同時，在管路系統設計化學藥品添加的接口。

11、冷卻水系統的設計

（1）為使冷卻水系統運行管理方便，減小循環水泵的揚程、節省運行費用、安全可靠運行，應設計冷卻塔設在主樓屋頂上，空調冷水機組設在地下室。水從冷卻塔的集水槽出來后，直接進入冷水機組而不設水箱。

（2）冷卻塔上的自動補水管按補水能力大于1.2倍的正常補水量設計；

（3）在冷卻水循環泵的吸入口段再設一個補水管，這樣可縮短補水時間，有利于系統中空氣的排出；

（4）冷卻塔訂貨時要求適當加大冷卻塔的集水槽的貯水能力；

（5）應設置循環泵的旁通止逆閥，以避免停泵時出現從冷卻塔內大量溢水問題，并在突然停電時，防止系統發生水擊現象；

(6)設計時要注意各冷卻塔之間管道阻力平衡問題；按管時，注意各塔至總干管上的水力平衡；供水支管上應加電動閥，以便在停某臺冷卻塔時用來關閉；

(7)并聯冷卻塔集水槽之間設置平衡管。管徑一般取與進水干管相同的管徑，以防冷卻塔集水槽內水位高低不同。避免出現有的冷卻塔溢水，有的冷卻塔在補水的現象。

（三）冷卻塔

1、冷卻塔應為多臺布置，（一臺冷卻塔的設計能力對應于一臺主機的額定能力）。系統連接確保每臺冷卻塔都能獨立運行，在有局部冷卻塔發生故障檢修或例行維保時，整個制冷系統仍能正常運行。

2、冷卻塔可采用逆流式或橫流式。其型式的選擇應考慮氣候、允許的占地面積、循環泵的揚程、維修的難易程度及投機等因素。

3、冷卻塔應裝在其噪聲和排出的濕熱空氣不對周圍環境產生較大影響的地方，要考慮到噪音對臨近空間的影響和附近的空氣通風口，可考慮安裝在裙樓屋頂。冷卻塔的噪聲應為在離冷卻塔15米處，噪聲值不高于45分貝。否則，應采取消音措施。

4、冷卻塔應由不銹鋼或全纖維玻璃構造。冷卻塔安裝位置及周邊維護應確保不是冷卻塔的進風與出風發生短路。

5、冷卻塔風扇電機應不與排出的濕熱空氣接觸，電機采用雙速電機或進行變頻控制。

6、冷卻塔系統連接應采取防止底部“抽空”的措施；在冬季可能結冰的地方，應采取保溫措施，包括冷卻塔補水管；冷卻塔應采用阻燃材料制作，符合防火要求。

（四）熱源（鍋爐主要提供洗衣房和廚房的蒸汽）

1、如果采用風冷熱泵三用機組作為熱源，則應確保供冷、供熱能力匹配的同時，保證滿足采暖和衛生熱水的要求（也可以稱之為“三聯供”，三個功能聯接一起供應）。

2、如果采用酒店獨立運行的鍋爐作為熱源，則可采用熱水鍋爐或蒸汽鍋爐或則兩者結合。酒店應配置全服務洗衣房并配置滿足要求的蒸汽鍋爐。

3、在酒店的大空間區域（如大堂、室內共享空間）、室內、外游泳池等區域宜增設低溫?zé)崴匕遢椛洳膳到y(tǒng)（。

4、鍋爐系統應為多臺鍋爐配置，允許在有一臺鍋爐故障維修或鍋檢所檢查時，仍有足夠的供汽能力。

5、單一燃料會影響酒店的運行可靠性，采用油汽兩種鍋爐能最大程度保障供熱系統的可靠性。

6、蒸汽鍋爐熱效率不應低于87%，熱水鍋爐熱效率不應低于90%。

7、根據負荷情況的需求，蒸汽鍋爐可選擇運行壓力860kpa（特別是針對洗衣房的蒸汽需求要求）。如使用熱水鍋爐，其爐水水溫不能低于82C°。

8、鍋爐供汽應能滿足最大負荷條件（按秒流量供熱計算的設備如半即熱式熱交換器），一個典型的鍋爐房包括三臺鍋爐，每臺額定輸出50%的最大負荷?？紤]到熱負荷日變化和季節性變化等因素，可采用高，低搭配的鍋爐組成方式，避免在低負荷情況下大鍋爐頻繁啟停。

9、鍋爐控制系統為自帶的控制系統，包括所有的安全保護運行，燃燒控制，應留有自動控制系統的接口。

10、鍋爐周邊設備

（1）補水：

①鍋爐進水的水質必須達到國家的規定和標準。它是鍋爐的長期安全運行的關鍵保障（長久打算，長遠之計考慮）。

②鍋爐房配備兩套完全一樣的暖水處理裝置，一用一備，單臺流量應滿足鍋爐房最大運行的需求。暖水處理裝置配備自動控制器，能自動進行反沖再生。

③根據鍋爐運行的規定和標準，在鍋爐的補水端安裝除氧裝置。

④蒸汽系統的凝結水應進行回收，每條回收管之路都應有旁通排放管。凝結水、補水和爐水應化驗，達到國家的規定和標準，在設計時，應在系統上留有化學藥劑添加的接口。

（2）油路或氣路：

①油氣兩用鍋爐且以燃?xì)鉃橹鳎瑒t油箱儲油能力不低于三天最大負荷時的供油量。

②循環油泵和輸油泵均為一用一備，包括相應的閥門和過濾器。

③外部進油口應安裝在油車方便進出的地方，但不要安裝在公路上或斜坡上安裝油量表，

過濾器和關斷器。整個進油口要進行上鎖封密保護。

④油箱間設計應包括送排風、防暴開關和照明、防靜電接地、油箱透氣管、排污閥、人孔等。

⑤鍋爐供氣應有單獨的調壓站和計量裝置，供氣壓力不能低于鍋爐的額定要求。供氣量應按鍋爐房最大負荷設計并留有一定的裕量。

（3）煙道：

①煙囪的尺寸應仔細考慮要確保能滿足設計最大排煙量（包括共用一個煙道的發電機排煙等）的允許范圍的排煙速度。

②煙囪盡量靠近鍋爐房以減少水平連接管的長度。在煙囪底部設清灰孔。

③煙道用鋼板制成，設耐熱內襯（如5cm厚的硅酸鈣絕緣層）。煙道與其外面的水泥煙道井之間隔有空氣層。煙道可以現場制作，也可以在工廠預制，現場安裝。

④煙囪出口不能靠近冷卻塔或建筑物的新風口。

（五）循環泵

（1）循環泵應采用離心式水泵。流量超過1500升∕分的采用單極、雙吸、水平分離水泵；流水量低于1500升∕分的采用單極、單吸、垂直分離水泵。

（2）水泵選擇應考慮一下幾方面：

①水泵始終運行在額定功率附近以獲取最大效率。準確計算系統的楊程，既不要過度放大電機的余量，也不能設計過負荷運行。

②面積狹小的區域，可選用立式泵；高度受限制的區域，則可選用臥式泵，

③對于用變頻器控制的水泵電機，其在低頻式也應有良好的電磁性能。

④采用低噪音水泵，在水泵安裝位置臨近客用區域時，應考慮減震措施。

（3）循環泵的吸水端安裝活接頭、關閉閥、過濾器和壓力表；出水端安裝活接頭、節流閥、止回閥和壓力表。

（4）所有循環泵，包括制冷冷卻水、一次冷凍水、二次冷凍水、熱水鍋爐一次循環水、二次循環水等都必須有備用泵。（分區域循環的系統，各區域也至少應有一臺備用循環泵）。

（六）風柜、風機盤管等末端設備

（1）空氣處理機要實現空氣過濾、冷卻或加熱、去濕∕加濕、送風等功能?？諝馓幚頇C(jī)應滿足設計制冷區域要求的制冷量、風量和風壓的要求。根據系統配置情況，選擇是否同時具有制冷∕制熱盤管、加濕等功能的空氣處理機?？諝馓幚硐到y(tǒng)設備設置于機房內，這樣既可以絕音又易于操作。

（2）空氣處理機應包括雙層結構的圍板，各功能段圍板連接部有良好的氣密性，應包括有隔音隔熱功能的絕緣層。所以風管連接口要做到圍板外，出風口、回風口和新風口帶調節閥?？諝馓幚砥骱团艢獗P管內部應當便于日常維修和清潔?？紤]到日常清潔問題管道系統采用雙壁結構。將保證能排干凈需排除的積水作為冷凝排水盤的條件。

（3）空氣處理機兩側應有帶鉸鏈的檢修門或可方便移開的檢修門，檢修門帶90°卡扣開關的門把手。

（4）空氣處理機安裝在獨立的設備間或設備層內，能方便巡視，檢修和維保。空氣處理機不允許安裝在無法進行維修和檢修的天花及影響或有其它氣味，煙塵等影響的區域內。

（5）新風處理機外界新風的引入必須通過風管直接接至空氣處理機新風連接口，不能將空調機房作為新風引入箱。

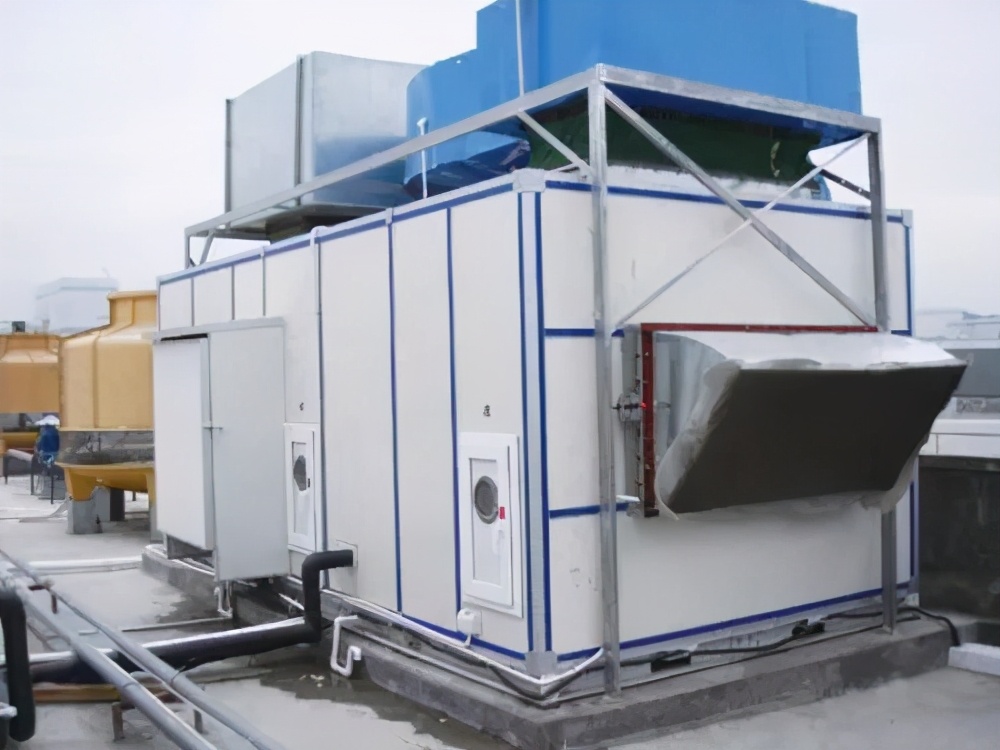

（6）屋頂安裝的空氣處理機應為適應室外氣候的機型，應留有足夠的檢修距離。

（7）對公共空調區域進行區域分配，具有同樣性質和相同營業時間的場所作為一個服務分區，盡量由同一個空氣處理機或同一組空氣處理機提供制冷或制熱，以方便設備運行控制和溫度調節。不要讓同一個空氣處理機既服務公共區域又服務后勤區域。

（8）在有同樣營運時間和同樣服務性質但熱負荷條件會產生不斷變化的公共區域，宜采用變風量系統（VAV）,如宴會廳、大堂等（用了VAV我們國家也可以拍“越獄了”，請?jiān)试S我這個越獄迷想入非非一下）。

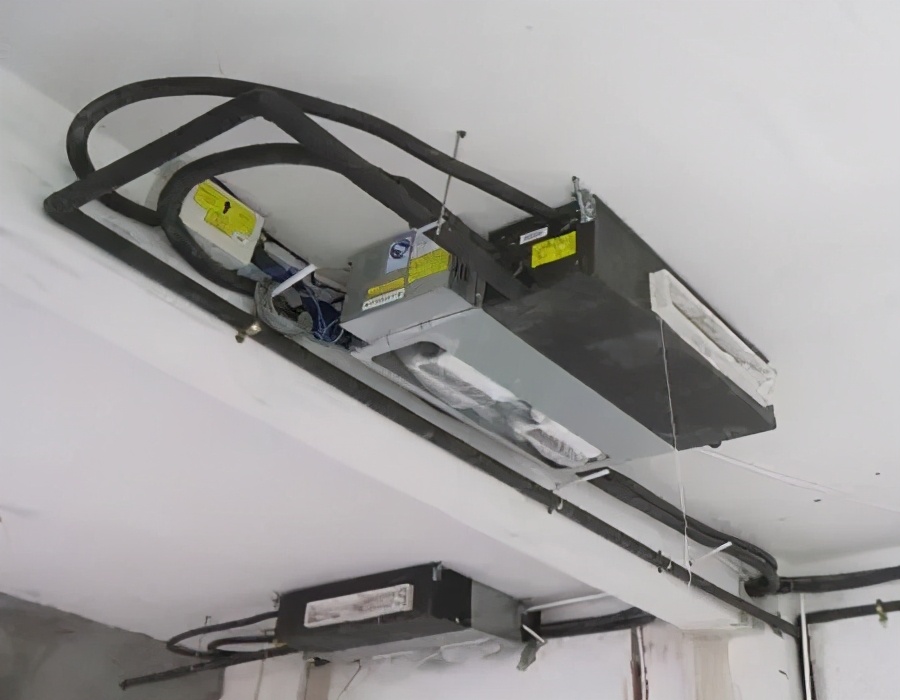

（9）風機盤管系統包括溫控閥、水過濾器、排氣閥、水閥、風過濾網、風機、電動機、盤管、凝結水盤和箱體等。風機盤管水路進出均應安裝閥門以保障檢修等。

（10）風機盤管在中速時，能滿足設計制冷區域要求的制冷量，風量的要求。系統采用兩管制，選用單盤管。

（11）風機盤管噪聲應遵循以下標準：

①客房：﹤30ab（低速）和﹤40ab（高速）

②公共區域：﹤35ab（低速）和﹤45ab（高速）

③后臺服務區域：﹤35ab（低速）和﹤50ab（高速）

（各家酒管標準不盡相同，僅作參考）

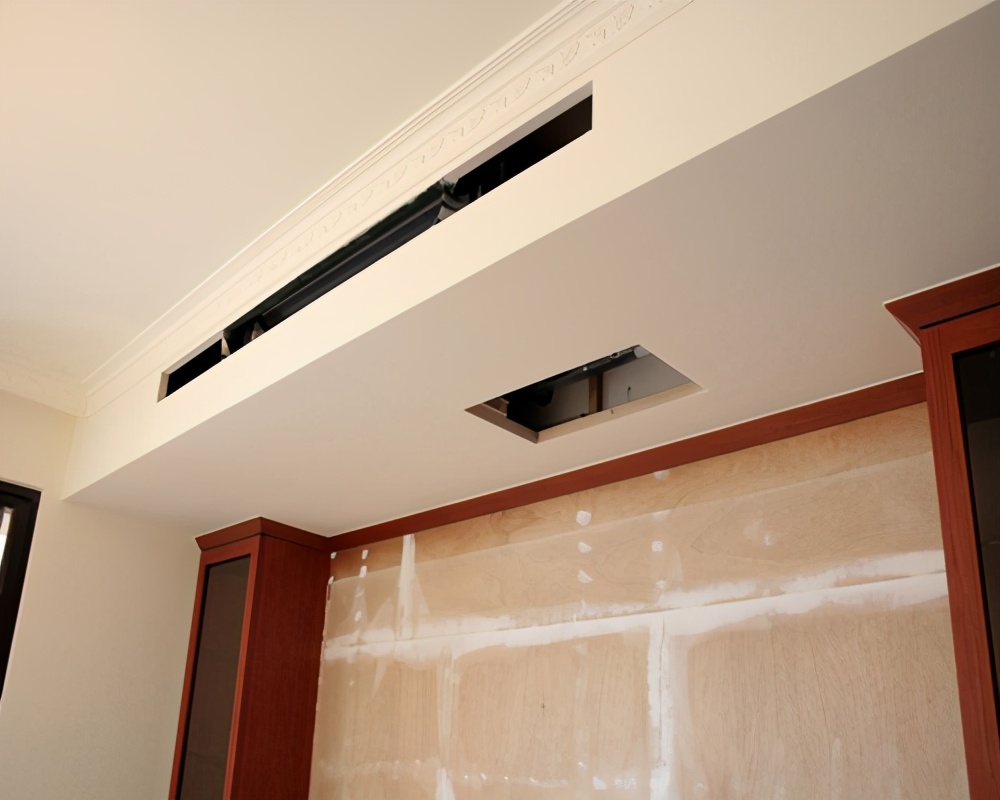

（12）客房天花內及其它公共區域天花內的風機盤管，其出風和回風應通過風管直接接至天花的出風口和回風口。如果有通過空調箱的新風引入，要求此新風直接通過風管接至單獨的天花出風口。避免將天花頂?shù)目臻g作為風機盤管的回風箱。

（13）風機盤管的風扇應該有3種風速（除了關閉狀態以外）。不能有明顯的震動或水流噪音。當風機盤管關閉時，空氣處理機和盤管風機的控制開關必須是關閉的?？梢酝ㄟ^控制開關來調節從而達到高的舒適度。

（14）客房浴室的排風系統是一個中央系統，不允許使用獨立的浴室排風扇。排污豎管以金屬片做成，不允許使用干式墻豎管作為通風。中央風機最好是安裝在豎井上方的風機。每間浴室設計的排風量（單位：立方米/分鐘）是基于空氣每小時交換的高度，但不少于1.4立方米/分鐘。風機的大小應該允許有10％的管道的泄漏。應防止聲音通過排風系統在鄰近的浴室之間傳播。要做到新風、通風、衛生間排風無噪音。

（15）室內游泳池和桑拿區域很難控制室內的溫度。需安裝有除濕功能的空氣處理機。游泳池機房的排風管應使用不銹鋼風管。

（16）散流器平送時，宜按對稱布置或者梅花型布置，散流器中心與側墻的距離不宜小于1000mm；圓形或方形散流器布置時，其相應送風范圍（面積）的長寬比不宜大于1：1.5，送風水平射程與垂直射程（平頂至工作區上邊界的距離）的比值，宜保持在0.5~1.5之間。

（17）消聲器：選用阻抗復合消聲器：是通過吸聲材料來吸收聲能降低噪音和通過改變截面來消聲的?？梢韵椭懈哳l噪音。適用在高溫、高濕、高速的情況下。

（18）靜壓箱：是送風系統減少動壓、增加靜壓、穩定氣流和減少氣流振動的一種必要的配件，它可使送風效果更加理想。靜壓箱可用來減少噪聲，又可獲得均勻的靜壓出風，減少動壓損失。而且還有萬能接頭的作用。把靜壓箱很好地應用到通風系統中，可提高通風系統的綜合性能。

（七）熱交換器

（1）熱交換器選用板式熱交換器。

（2）為確保系統運行可靠和便于維修，換熱器不應少于兩套，每套能提供最大的制熱或

制冷區域負荷。

（3）熱交換器要盡量靠近鍋爐旁或其它熱源。

（4）熱交換器應安裝在足夠的高度以確保蒸汽凝結水通過疏水器靠重力自流到回水管。

（八）機組選型步驟：

（1）估算或計算冷負荷——估算總冷負荷——或通過有關的負荷計算法進行計算（方案、擴初可以估算，但我一直信奉，只有你計算過才有真正的估算值，其他方式出來的估算都是耍流氓）。

（2）估算或計算熱負荷——估算總熱負荷——或通過有關的負荷計算法進行計算（方案、擴初可以估算，但我一直信奉，只有你計算過才有真正的估算值，其他方式出來的估算都是耍流氓）。

（3）初定機組型號——根據總冷負荷——初次選定機組型號及臺數

（4）確定機組型號——根據總熱負荷——校核初定的機組型號及臺數——并確定機組型號。

（九）設計圖紙

（1）設計說明內容完整：應有室內外設計參數；熱源、冷源情況；熱媒、冷媒參數；供暖熱負荷及耗熱量指標，系統總阻力；散熱器型號；空調冷、熱負荷；系統形式和控制方法；消聲、隔振、防火、防腐、保溫；風管、管道材料選擇、安裝要求；系統試壓要求等。

（2）平面圖內容要詳細：應標注水平干管管徑及定位尺寸；立管未編號；每層要有獨立的平面圖；散熱器數量要分層進行標注且應注明相應層次；應注明各種設備編號及定位尺寸；應說明冷凍水管道管徑及定位尺寸；公共建筑（如廚房部分）應設計供暖、通風、空調等，不得留給廚房設備生產廠家去做。

（3）系統圖全面：立管應編號，不能以建筑軸線號代替；注明管道號同時注明坡度、坡向及注明管道起始端或終末端標高；管道變化處(轉向處)標高不漏注；制冷系統圖和采暖系統圖或立管圖要分開?？照{(diào)冷凍水系統圖和風系統圖要獨立。

（4）計算書內容應全面：工程設計應有暖通空調設計計算書。如采暖設計——要有耗熱量計算及水力平衡計算和散熱器選擇計算；如集中空調和防排煙設計——要有夏季冷負荷計算、和空調風系統及水系統水力計算，有制冷空調設備選擇計算及防排煙計算?？照{(diào)設計中估算夏季空調冷負荷與冬季空調熱負荷的指標進行空調設備的配置時，要考慮房間大小、朝向、層次、所處位置(中間或端頭)等。

（5）暖通空調設備應編號列表表示，圖畫應簡潔明了：供暖、通風空調的設備、部件、零件宜編號列表表示，其型號、性能應在表內填寫齊全、清楚，圖樣中只注明其編號。

（6）平面圖、剖面圖、系統圖一致：暖通空調設計中，平、剖面圖與系統圖中相應部分的設備、尺寸等內容應完全一致，否則將給施工安裝、使用管理帶來麻煩。如散熱器數量、平面圖與系統圖應一致；供、回水干管管徑，平面圖與系統圖應一致；管道連接，平面圖與系統圖應一致；空調通風設計中風管尺寸，平面圖與統圖應一致；設備、部件位置尺寸，平面圖與剖面圖應一致；設備編號、數量，圖紙與設備表應一致；空調設計選用的空調制冷設備型號，平面圖、系統圖與設備表注應一致。

（7）設計圖紙與計算書應一致：暖通空調設計，所有設備、管道、部件的選擇均是通過計算確定的，也就是設計圖紙即是計算書的體現，所以設計圖紙與計算書應完全一致。如果計算完畢，繪制圖紙時發現不合理之處，允許調整，但應有調整計算書或調整說明，使設計圖紙與計算書最后統一起來。

（8）應嚴格按國家規范、規定、標準進行設計。設計過程中應有多個方案進行技術經濟比較，以作出合理的設計。圖紙自審、審核、審定要嚴格縝密，確保設計(含圖紙、計算書)質量，杜絕出現差錯。

（9）施工圖設計深度要求：在施工圖設計階段，采暖通風與空氣調節專業設計文件應包括圖紙目錄、設計與施工說明、設備表、設計圖紙、計算書。圖紙目錄應先列新繪圖紙，后列選用的標準圖或重復利用圖。

①設計說明：應介紹設計概況和暖通空調室內外設計參數、熱源、冷源情況；熱媒、冷媒參數；采暖熱負荷、耗熱量指標及系統總阻力；空調冷熱負荷、冷熱量指標，系統形式和控制方法，必要時，需說明系統的使用操作要點，例如空調系統季節轉換,防排煙系統的風路轉換等。

②施工說明：應說明設計中所要求使用的材料和附件；系統工作壓力和試壓技術要求；施工安裝要求及施工注意事項。

③圖例：一般使用通用圖例，并將圖例放置在設計說明頁或首頁中，也可單獨成圖。

④設備表：施工圖階段，型號、規格欄應注明詳細的技術數據。

（10）設備平面圖:建筑平面圖應繪出建筑輪廓、主要軸線號、軸線尺寸、室內外地面標高、房間名稱。在底層平面圖上繪出指北針。通風、空調平面圖，一般采用雙線繪風管，單線繪空調冷熱水、凝結水管道的畫法。標注風管尺寸、標高以及末端設備或風口尺寸時（圓形風管注管徑、矩形風管注寬×高），應標注水管管徑及標高、管道坡度和坡向，以及各種設備及風口安裝的定位尺寸和編號。還應標出消聲器、調節閥、防火閥等各種部件位置及風管、風口的氣流方向。當建筑裝修方案未最終確定時，風管和水管可先畫出單線走向示意圖，并注明房間送、回風量及以風機盤管數量、規格。在建筑裝修確定后，一般按規定要求繪制平面圖。

(11)剖面圖：當風管或管道與設備連接交叉復雜，光靠平面圖表示不清時，應繪制剖面圖或局部剖面。在剖面圖中繪出的風管、水管、風口等設備，應表示清楚管道與設備、管道與建筑梁、板、柱、墻以及地面的尺寸關系。還應表示清楚風管、風口、水管等尺寸和標高，氣流方向及詳圖索引編號等。

（12）通風、空調、制冷機房平面圖：機房圖應根據需要增大比例，繪出通風、空調、制冷設備（如冷水機組、新風機組、空調器、冷熱水泵、冷卻水泵、通風機、消聲器、水箱等）的輪廓位置及編號，注明設備和基礎距離墻或軸線的尺寸。繪出連接設備的風管、水管位置及走向；注明尺寸、管徑、標高。標注機房內所有設備、管道附件（各種儀表、閥門、柔性短管、過濾器等）的位置。

（13）通風、空調、制冷機房剖面圖：當其他圖紙不能表達復雜管道相對關系及豎向位置時，應繪制剖面圖。剖面圖應繪制出與機房平面圖的設備、設備基礎、管道和附件相對應的豎向位置、豎向尺寸和標高。標注連接設備的管道位置尺寸；注明設備和附件編號以及詳圖索引編號。

（14）詳圖：通風、空調制冷系統的各種設備及零部件施工安裝，應注明采用的標準圖、通用圖的圖名或圖號。凡無現成圖紙可選，且需要交待設計意圖的，均須繪制詳圖。簡單的詳圖，可就圖引出，繪局部詳圖；制作詳圖或安裝復雜的詳圖應單獨繪制。
