本次我們進行的是DHCP中繼服務的實驗

實驗環境：軟件準備我之前文章里提到的GNS3、CRT和安裝過CentOS 7及WIN10系統的VMware虛擬機
首先我們進入GNS3界面，點擊左側的路由器圖標，拖取兩臺路由器到拓?fù)洳僮鲄^(qū)，再點擊PC圖標，選擇HOST拖取三臺PC機到拓?fù)洳僮鲄^(qū)；同時對兩臺路由器進行配置設置（改圖標為交換機、更改設備名為sw2/sw3、添加二層業務單板、設置磁盤空間為128Mb）

創新互聯專業為企業提供新華網站建設、新華做網站、新華網站設計、新華網站制作等企業網站建設、網頁設計與制作、新華企業網站模板建站服務，十多年新華做網站經驗，不只是建網站，更提供有價值的思路和整體網絡服務。

GNS3拓?fù)鋱D需要：

1、 三臺Host主機：
一臺改名為DHCP，改圖標為sever服務器，
另外兩臺默認配置不變，分別更改設備名為：win10-1和win10-2
2、兩臺路由器：
一臺改名為sw2，改圖標為交換機，修改配置添加二層業務單板，設置交換機磁盤空間為128Mb
一臺改名為sw3，改圖標為三層交換機，修改配置添加二層業務單板，設置交換機磁盤空間為128Mb

接下來是連線的方式如下：

1、DHCP的VMnet1到SW2的f1/1
2、win10-1的VMnet2到SW2的f1/2
3、win10-2的VMnet8到SW2的f1/3
4、sw2的f1/0到sw3的f1/0
連線完成后，然后顯示全部端口

接下來我們要?jiǎng)澐諺LAN：

1、win10-1為vlan10
2、win10-2為vlan20
3、DHCP為vlan100

在一旁編輯好網關設置：

1、win10-1：192.168.10.1/24
2、win10-2：192.168.20.1/24
3、DHCP：192.168.100.1/24

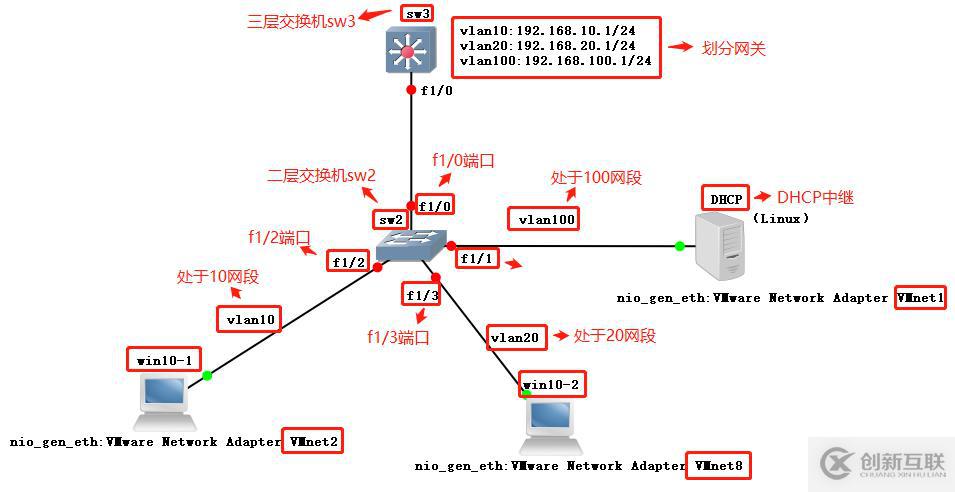

詳細如下圖：
