本文為大家分享了PowerDesigner15.1連接oracle11g逆向生成ER圖，供大家參考，具體內容如下

創新互聯公司專注骨干網絡服務器租用十多年，服務更有保障！服務器租用，聯通服務器托管 成都服務器租用，成都服務器托管，骨干網絡帶寬，享受低延遲，高速訪問。靈活、實現低成本的共享或公網數據中心高速帶寬的專屬高性能服務器。

1. 創建dmp

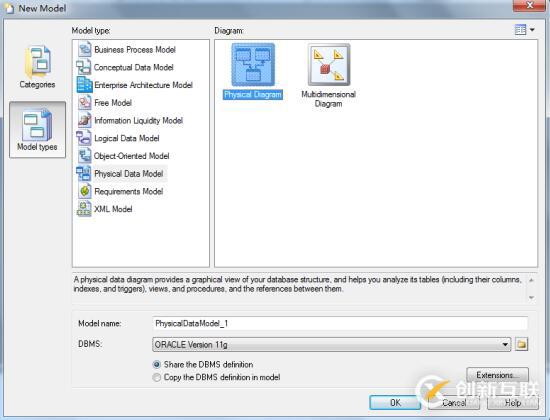

選擇菜單File->New Model，【Model type】選擇Physical Data Model，【Model name】 自由定名，【DBMS】選擇“ORACLE Version 11g”，點擊OK。

2.創建數據源

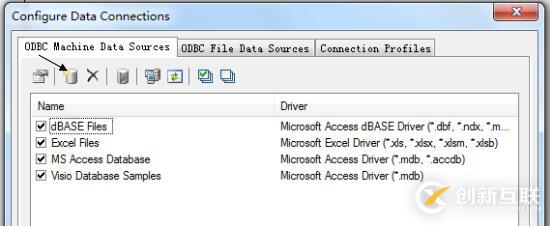

點擊添加數據源

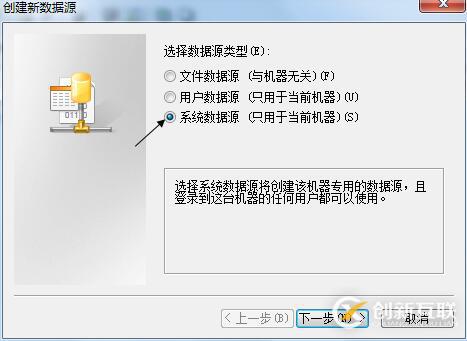

選擇‘系統數據源'，下一步

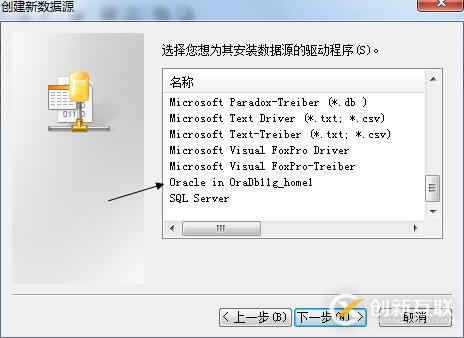

選擇 oracle in OraDb11g_home1  下一步

然后 點擊完成  彈出下面對話框：

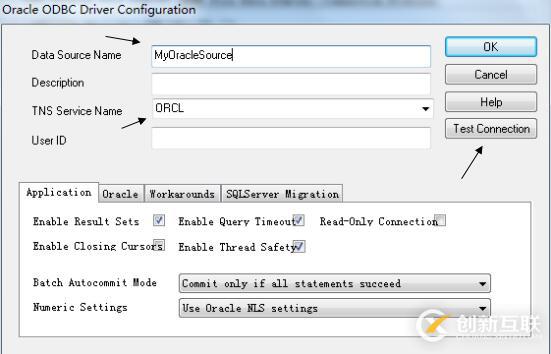

Data dource Name 自由命名
TNS Service Name 選擇ORCL

點擊 Test Connection 測試 是否成功  ！

輸入 用戶名 和 密碼 點擊OK

點擊OK  確定 完成數據源添加。

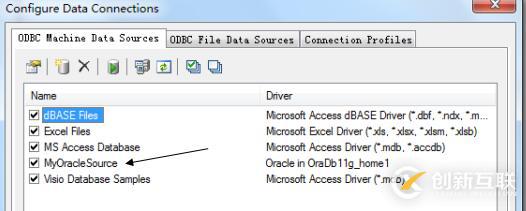

3.選擇DataBase->Configure Connections 查看新建的數據源。

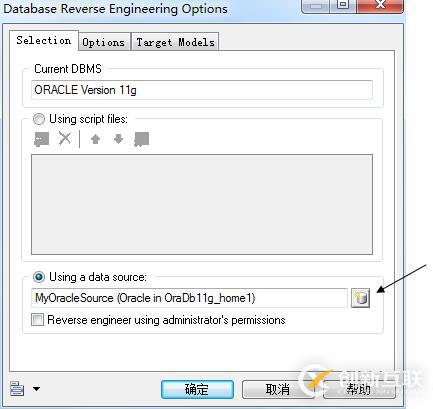

4.選擇菜單Database—Update Model Database，選擇Using a data source，點擊右側的選擇按鈕；

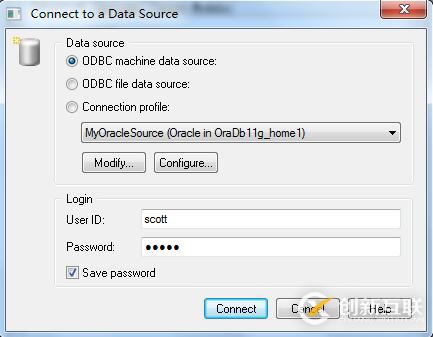

如下圖  點擊 connect。

然后點擊 確定 ：

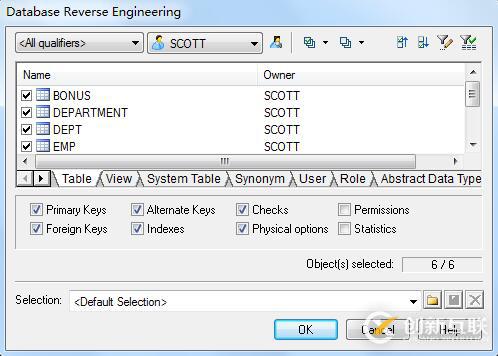

可選擇所需表  導出ER圖。

以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持創新互聯成都網站設計公司。
