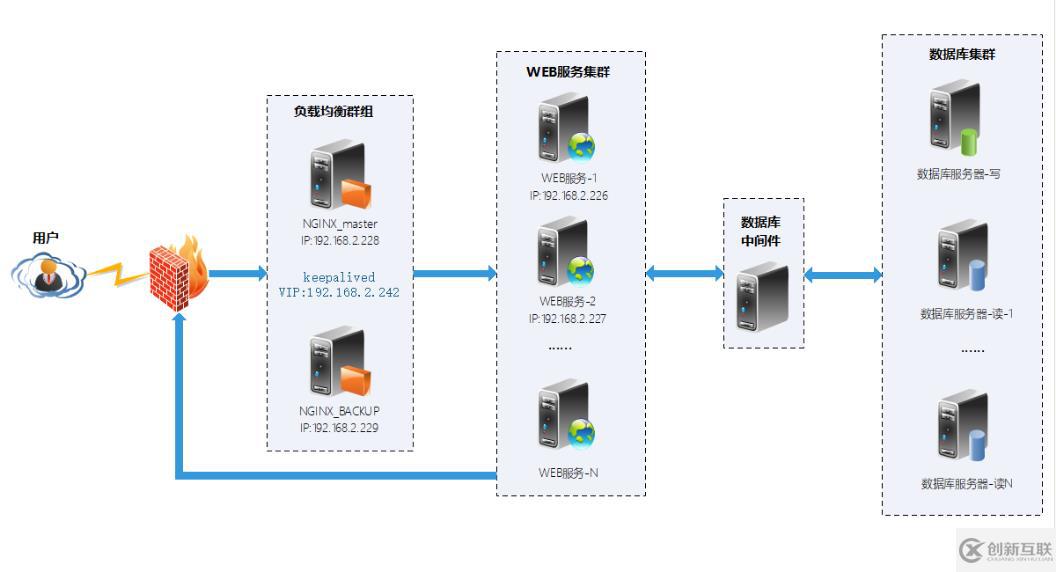

一．體系架構

在Keepalived + Nginx高可用負載均衡架構中，keepalived負責實現High-availability (HA) 功能控制前端機VIP（虛擬網絡地址），當有設備發生故障時，熱備服務器可以瞬間將VIP自動切換過來，實際運行中體驗只有2秒鐘切換時間，DNS服務可以負責前端VIP的負載均衡。
nginx負責控制后端web服務器的負載均衡，將客戶端的請求按照一定的算法轉發給后端Real Server處理，而Real Server將響應直接返回給客戶端。

創新互聯建站于2013年創立，是專業互聯網技術服務公司，擁有項目網站設計、成都網站制作網站策劃，項目實施與項目整合能力。我們以讓每一個夢想脫穎而出為使命，1280元陽信做網站,已為上家服務,為陽信各地企業和個人服務,聯系電話:18982081108

二．簡單原理

NGINX_MASTER、NGINX_BACKUP兩臺服務器均通過keepalived軟件把ens32網卡綁上一個虛擬IP（VIP）地址192.168.2.242，此VIP當前由誰承載著服務就綁定在誰的ens32上，當NGINX_MASTER發生故障時，NGINX_BACKUP會通過/etc/keepalived/keepalived.conf文件中設置的心跳時間advert_int 1檢查，無法獲取NGINX_MASTER正常狀態的話，NGINX_BACKUP會瞬間綁定VIP來接替nginx_master的工作，當NGINX_MASTER恢復后keepalived會通過priority參數判斷優先權將虛擬VIP地址192.168.2.242重新綁定給NGINX_MASTER的ens32網卡。
使用此方案的優越性
1.實現了可彈性化的架構，在壓力增大的時候可以臨時添加web服務器添加到這個架構里面去;
2.upstream具有負載均衡能力，可以自動判斷后端的機器，并且自動踢出不能正常提供服務的機器；
3.相對于lvs而言，正則分發和重定向更為靈活。而Keepalvied可保證單個nginx負載均衡器的有效性，避免單點故障；
4.用nginx做負載均衡，無需對后端的機器做任何改動。
5.nginx部署在docker容器里，即大量地節約開發、測試、部署的時間，又可以在出現故障時通過鏡像快速恢復業務。

三、系統環境

兩臺負載機器安裝：centos7.5+docker+nginx+keepalived，分別命名為：NGINX_MASTER，NGINX_BACKUP。
后端web服務器，可以是提供web服務的任何架構，分別命名為：WEB_1，WEB_2。
后端數據庫機器可任意架構，只要能提供數據庫服務即可。

服務器	操作系統	IP地址	安裝軟件
NGINX_MASTER	Centos 7.5 64位	192.168.2.228	docker+nginx+keepalived
NGINX_BACKUP	Centos 7.5 64位	192.168.2.229	docker+nginx+keepalived
WEB_1	Centos 7.5 64位	192.168.2.226	docker+apache+php
WEB_2	Centos 7.5 64位	192.168.2.227	docker+apache+php
數據庫集群	Centos 7.5 64位		MySQL集群

四、web服務器部署

web服務器我這里用的是LAMP架構，具體的安裝部署請參考我的另一篇博文《Centos 7使用docker部署LAMP搭建wordpress博客系統》，https://blog.51cto.com/andyxu/2177116。

五、安裝配置nginx

分別在NGINX_MASTER、NGINX_BACKUP兩臺服務器上操作
1、部署docker環境
（1）安裝docker
注：安裝的是docker社區版本

yum install -y yum-utils device-mapper-persistent-data lvm2
yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
yum makecache fast
yum -y install docker-ce

（2）修改配置文件，添加私有倉庫地址和阿里云鏡像地址，并指定docker數據存儲目錄

mkdir -p /data/docker
mkdir -p /etc/docker
vim /etc/docker/daemon.json

{
  "registry-mirrors": ["https://registry.docker-cn.com"], "graph": "/data/docker",
  "insecure-registries": ["192.168.2.225:5000"]
}

（3）啟動docker，并加入開機啟動

systemctl start docker
systemctl enable docker

2、配置nginx容器
（1）下載nginx鏡像
docker pull nginx
（2）復制nginx主配置文件到本地

mkdir -p /data/docker/nginx/conf
docker run --name tmp-nginx-container -d nginx:latest
docker cp tmp-nginx-container:/etc/nginx/nginx.conf /data/docker/nginx/conf/
docker rm -f tmp-nginx-container

（4）創建運行nginx鏡像的腳本
vim docker_nginx.sh

#!/bin/bash
docker run --name nginx --restart=always -p 80:80 \
    -v /data/docker/nginx/conf/nginx.conf:/etc/nginx/nginx.conf:ro \
    -v /data/docker/nginx/conf/conf.d:/etc/nginx/conf.d \
    -v /data/docker/nginx/html:/usr/share/nginx/html \
    -v /data/docker/nginx/logs:/var/log/nginx \
    -d nginx:latest

注：--restart=always是重啟策略，當docker服務重啟后，容器也會自動啟動
（5）啟動nginx容器
sh docker_nginx.sh
（6）修改nginx主配置文件
vim /data/docker/nginx/conf/nginx.conf

user  nginx;
worker_processes  4;   #工作進程數，為CPU的核心數或者兩倍

error_log  /var/log/nginx/error.log warn;
pid        /var/run/nginx.pid;

events {
    use epoll;   #Linux最常用支持大并發的事件觸發機制
    worker_connections  65535;
}

http {
    include       /etc/nginx/mime.types;   #設定mime類型，類型由mime.type文件定義
    default_type  application/octet-stream;

    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

    access_log  /var/log/nginx/access.log  main;

    sendfile        on;
    #tcp_nopush     on;

    keepalive_timeout  120;

    #gzip  on;
    limit_conn_zone $binary_remote_addr zone=perip:10m;   #添加limit_zone，限制同一IP并發數
    include /etc/nginx/conf.d/*.conf;   #包含nginx虛擬主機配置文件目錄
}

（7）創建upstream配置文件
vim /data/docker/nginx/conf/conf.d/myhost.conf

upstream xuad {
  ip_hash;  #會話保持
  server 192.168.2.226  max_fails=1 fail_timeout=60s;
  server 192.168.2.227  max_fails=1 fail_timeout=60s;
}

（8）創建虛擬主機配置文件
vim /data/docker/nginx/conf/conf.d/xuad.conf

server {
        listen       80;
        server_name  localhost;
        #charset GB2312;

        location /
        {
              proxy_redirect off;
              proxy_set_header        Host $host;
              proxy_set_header        X-Real-IP $remote_addr;
              proxy_set_header        X-Forwarded-For $proxy_add_x_forwarded_for;
              proxy_pass http://xuad;
        }

# 查看nginx的并發連接數配置
        location /NginxStatus
        {
             stub_status             on;
             access_log              off;
             auth_basic              "NginxStatus";
        }

        access_log  off;
        error_page 404  /404.html;
        error_page   500 502 503 504 /404.html;
        location = /404.html {
            root   html;
        }
        limit_conn perip 200;   #同一ip并發數為200,超過會返回503
}

（9）重啟nginx容器
docker restart nginx

六、安裝配置keepalived

分別在NGINX_MASTER、NGINX_BACKUP兩臺服務器上操作
1、下載并安裝keepalived
注：keepalived安裝在實體機上

yum install wget make gcc gcc-c++ openssl-devel
wget http://www.keepalived.org/software/keepalived-2.0.7.tar.gz
tar zxvf keepalived-2.0.7.tar.gz
cd keepalived-2.0.7
./configure --prefix=/data/keepalived

如果報以下警告：
*** WARNING - this build will not support IPVS with IPv6. Please install libnl/libnl-3 dev libraries to support IPv6 with IPVS.

不用擔心，我們只需要用到VRRP功能，不需要用IPVS功能，所以請確保以下三項是yes就行了。
Use VRRP Framework : Yes
Use VRRP VMAC : Yes
Use VRRP authentication : Yes

make
make install

2、將keepalived 以服務方式啟動

mkdir /etc/keepalived
cp /data/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/
systemctl enable keepalived

3、修改keepalived配置文件
vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {
   notification_email {
     xuad@xuad.com
   }
   notification_email_from root@xuad.com
   smtp_server mail.xuad.com
   smtp_connect_timeout 30
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
   vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_script chk_nginx {
    script "/etc/keepalived/nginx_pid.sh"   # 檢查nginx狀態的腳本
    interval 2
    weight 3
}

vrrp_instance VI_1 {
    state MASTER     #備份服務器上將MASTER改為BACKUP
    interface ens32
    virtual_router_id 51
    priority 100       #備份服務上將100改為小于100，可配置成90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.2.242    #有多個vip可在下面繼續增加
    }
    track_script {
        chk_nginx
    }
}

4、添加檢查nginx狀態的腳本
vim /etc/keepalived/nginx_pid.sh

#!/bin/bash
#version 0.0.1
#
A=`ps -C nginx --no-header |wc -l`
if [ $A -eq 0 ];then
     systemctl restart docker
      sleep 3
            if [ `ps -C nginx --no-header |wc -l` -eq 0 ];then
                  systemctl stop keepalived
fi
fi

腳本說明：當nginx進程不存在時，會自動重啟docker服務，docker服務啟動時會自動啟動nginx容器；再次檢查nginx進程，如果不存在，就停止keepalived服務，然后NGINX_BACKUP主機會自動接替NGINX_MASTER的工作。
chmod +x /etc/keepalived/nginx_pid.sh
5、配置firewalld防火墻允許vrrp協議
VRRP（Virtual Router Redundancy Protocol，虛擬路由器冗余協議）

firewall-cmd --permanent --add-rich-rule="rule family="ipv4" source address="192.168.2.229" protocol value="vrrp" accept"
firewall-cmd --reload

如果是backup服務器，source address改成master服務器的IP
6、啟動keepalived
systemctl start keepalived

七、測試

1、當NGINX_MASTER、NGINX_BACKUP服務器nginx均正常工作時

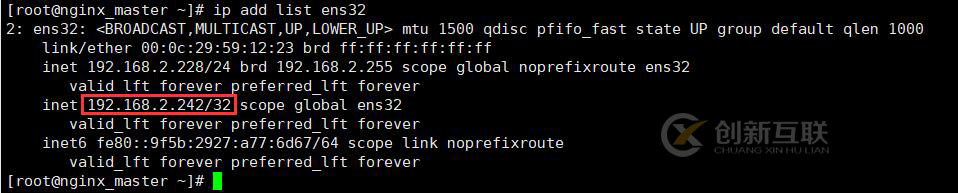

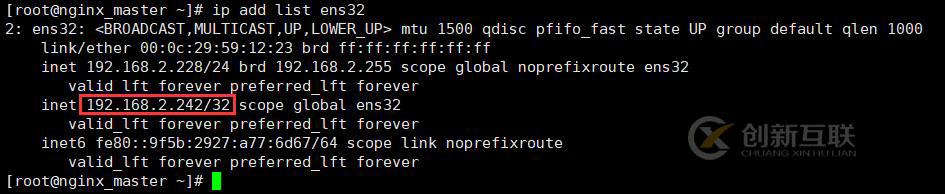

在NGINX_MASTER上：

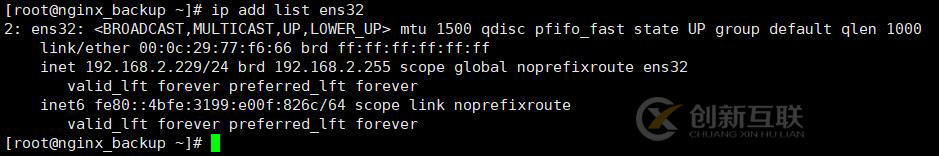

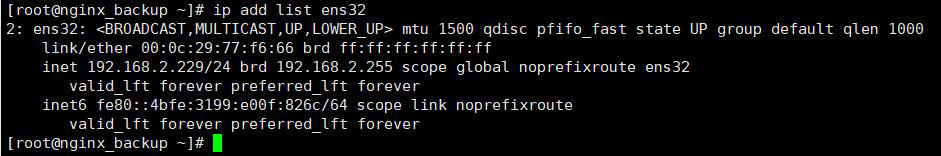

在NGINX_BACKUP上：

master服務器ens32網卡正常綁定VIP，而backup卻沒有綁定，通過瀏覽器可正常訪問網站。
2、關閉NGINX_MASTER的nginx容器

當nginx容器停止后，馬上就又啟起來了，nginx啟動腳本沒問題
3、關閉NGINX_MASTER的keepalived服務

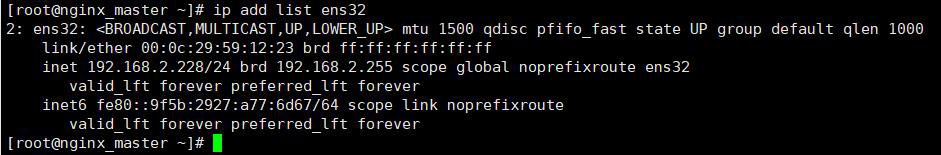

在NGINX_MASTER上：

在NGINX_BACKUP上：

NGINX_BACKUP的ens32網卡已瞬間綁定VIP，通過瀏覽器訪問網站正常。
4、將NGINX_MASTER的keepalived服務啟動
在NGINX_MASTER上：

在NGINX_BACKUP上：

NGINX_MASTER的ens32網卡重新綁定VIP，通過瀏覽器訪問網站正常。
5、關閉WEB_1服務器，通過瀏覽器訪問網站正常。

附1：配置時間同步

1、在NGINX_MASTER和NGINX_BACKUP上安裝ntp
yum -y install ntp
2、在NGINX_MASTER上修改ntp配置文件
添加以下兩行

server 127.127.1.0 iburst  local clock   #添加使用本地時間
restrict 192.168.2.0 mask 255.255.255.0 nomodify   #允許更新的IP地址段

3、在NGINX_MASTER上啟動ntp服務，并加入開機啟動

systemctl start ntpd
systemctl enable ntpd

4、在NGINX_MASTER上添加防火墻策略
只允許192.168.2.229訪問ntp服務

firewall-cmd --permanent --add-rich-rule="rule family="ipv4" source address="192.168.2.229" port protocol="udp" port="123" accept"
firewall-cmd --reload

5、在NGINX_BACKUP上同步NGINX_MASTER的時間
ntpdate 192.168.2.228

6、在NGINX_BACKUP上設置計劃任務，每天凌晨5點01分同步時間

crontab -e
1 5 * * * /usr/sbin/ntpdate 192.168.2.228 >> /var/log/upClock.log
