Allegro16.6自hotfix6以后就能導入導出3dstp模型了，不知道愛嘗鮮的朋友們使用過沒有，下面我就簡單的說一下操作方法。

首先需要有封裝庫和3D模型庫，一勞永逸的方法就是直接在封裝庫里面分配，這樣以后使用該封裝時就會帶有3D模型了。封裝庫需要自己建立，通用的3D模型網上都能下載到，也可以自己建，對于一些個別的沒有的就只能自己建了，下面正式講解操作方法。

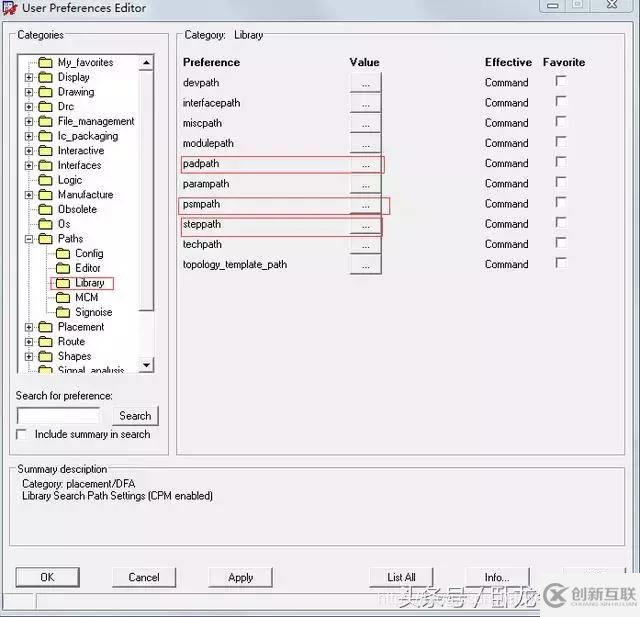

首先也是最重要的一點，先指定庫路徑，如下圖1所示

圖1

這是allegro操作最基本的，用過的人應該都知道，我就不細說了，其次打開一個封裝文件，進行stp模型分配，如圖2，

圖2

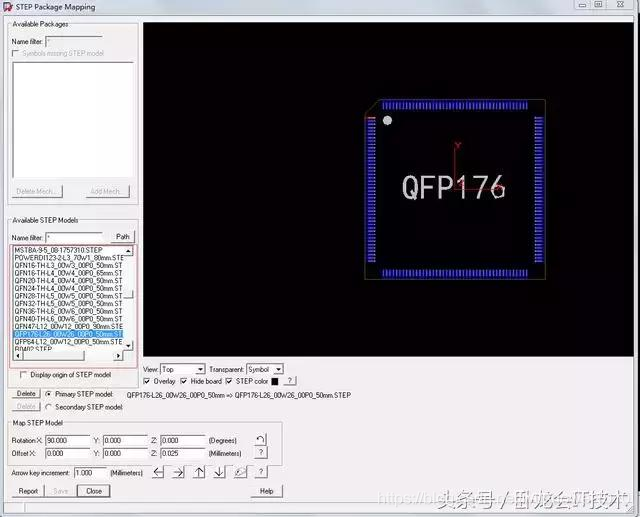

在setup菜單下找到steppackagemapping菜單項，點擊打開會出現圖3所示界面，

圖3

畫紅框的部分即為可用的3D模型，在這里找到你封裝對應的3D模型，我這里用的是QFP176的，所以3D模型就找到對應的QFP176，選擇之后右邊的預覽框便會顯示出3D與平面封裝的映射，可以通過調節mapstepmodel里面的數值（如圖4所示）使3D模型與封裝達到合適的配合。

圖4

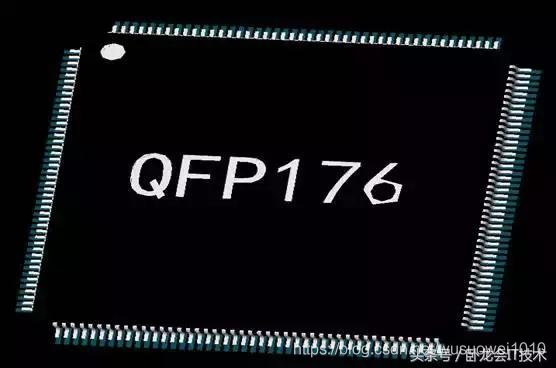

在調節的過程中可以通過調整預覽框下方的view看不同的視角，查看是否配合到位。調節完畢，保存并關閉，打開3D視圖，直接查看效果，如圖5所示。

圖5

以后在調用該封裝庫里的封裝時便會有3D屬性了，最后再獻上一張完成帶有3D的PCB，如圖6（Allegro里面3D視圖），圖7（導出的stp在PTC里面視圖）所示。
