客戶端計算機如何訪問LVS-NAT集群服務器資源

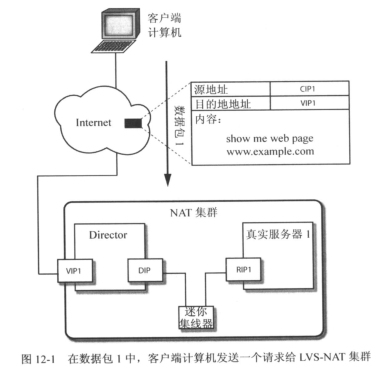

要了解客戶端計算機如何訪問集群服務，使用這樣的一個示例：客戶端連接Internet，并請求LVS-NAT集群提供的一個Web頁。圖12-1展示了此網絡對話的開始。
從圖中可以看到，通過從客戶端IP發送個數據包，通過Internet到達Director上的VIP1地址，客戶端計算機開始了與集群的網絡對話。此數據包的資源地址是CIPI，目的地地址是VIP1（客戶端知道該地址，因為有像DNS這樣的命名服務）。數據包的數據有效負載是來自客戶端計算機的HTTP請求，即請示W(wǎng)eb頁的內容（是一個HTTP GET請求）。
當數據包到達Director時，Director中的LVS代碼使用一種調度方法來確定應該將那臺真實服務器分配給該請求。因為集群網絡只有一個集群節點，所以Director沒有太多的選擇：它必須使用真實服務器，該服務器具有地址RIPI。
注意：Director沒有檢查或修改數據包的數據有效負載。
將討論當數據包通過Director時內核中進行了什么，但目前只需要知道Director沒有對數據包做任何大的改變——Director只更改數據包的目的地址。
注意：LVA-NAT是在數據包通過Director時運行重新映射網絡端口號的僅有的轉發方法。

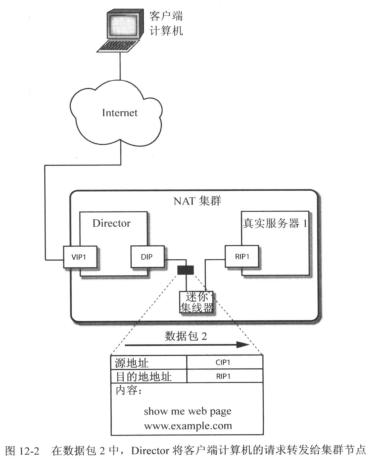

此數據包具有新的目的地址及可能有一個新的端口號，它從Director發送到真實服務器，如圖12-2所示，現在它被稱為數據包2。注意，數據包2中的源地址是取自數據包1客戶端IP地址，并且數據有效負載保持不變。已經更改的是目的地地址——Director將原始數據包的目的地更改為集群內部的真實服務器RIP地址之一。圖12-2展示了將DIP連接到幾圈網絡的網絡的網絡電纜上的LVS-NAT集群內部的數據包。

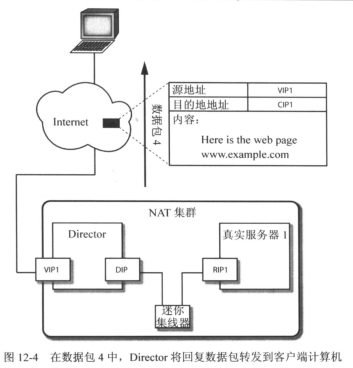

數據包3通過集群網絡發送到Director,并且它的數據有效負載是客戶端計算機請求的Web頁。當Director收到數據包3，它通過內核傳回數據包，并且LVS軟件重寫數據包的源地址，將地址從RIPI更改為VIPI。當數據包通過Director時數據的有效負載沒有改變——它仍然包含來自真實服務器1的HTTP回復。然后Director將數據包向外轉發到Internet，如圖12-4所示。
如圖12-4所示，數據包4是來自LVS-NAT集群的回復數據包，并且該數據包包含VIPI的源地址和CIPI的目的地地址。將源地址從RIPI轉換到VIPI是LVS-NATA的名稱由來——它是網絡地址轉換，讓Director在單個虛擬IP地址背后隱藏所有集群節點的真實IP地址。
關于此會話的過程，有幾件事需要注意：
Director充當集群網絡的路由器。
集群節點使用DIP作為它們的默認網關。
Director必須接收發向集群的所有入站數據包。
Director必須代表集群節點回復。
因為Director正偽裝集群節點的網絡地址，所以測試VIP地址是否正確回復客戶端請求的方式是使用集群外部的客戶端計算機。
注意：不管使用的是那種轉發方法，測試LVS集群的方法是從集群外部測試集群的功能。
