經濟高速發展的今天，我們處于信息大爆炸的時代。隨著經濟發展，信息借助互聯網的力量在全球自由地流動，于是就催生了各種各樣的服務平臺和軟件系統。

圖片來自 Pexels

由于業務的多樣性，這些平臺和系統也變得異常的復雜。如何對其進行監控和維護是我們 IT 人需要面對的重要問題。就在這樣一個紛繁復雜地環境下，監控系統粉墨登場了。

今天，我們會對 IT 監控系統進行介紹，包括其功能，分類，分層;同時也會介紹幾款流行的監控平臺。

監控系統的功能

在 IT 運維過程中，常遇到這樣的情況：

• 某個業務模塊出現問題，運維人員并不知道，發現的時候問題已經很嚴重了。
• 系統出現瓶頸了，CPU 占用持續升高，內存不足，磁盤被寫滿;網絡請求突增，超出網關承受的壓力。

以上這些問題一旦發生，會對我們的業務產生巨大的影響。因此，每個公司或者 IT 團隊都會針對此類情況建立自己的 IT 監控系統。

Java 代碼運行原理圖

在介紹這種方式之前，我們先來復習一下 Java 代碼運行的原理。通常我們會把 Java 源代碼，通過“Java 編譯器”編譯成 Class 文件。再把這個 Class 的字節碼文件裝載到“類裝載器”中進行字節碼的驗證。

最后，把驗證過后的字節碼發送到“Java 解釋器”和“及時編譯器”交給“Java 運行系統”運行。

Java 探針，字節碼增強的方式就是利用 Java 代理，這個代理是運行方法之前的攔截器。

在 JVM 加載 Class 二進制文件的時候，利用 ASM 動態的修改加載的 Class 文件，在監控的方法前后添加需要監控的內容。

例如：添加計時語句，用于記錄方法耗時。將方法耗時存入處理器，利用棧先特性(先進后出)處理方法調用順序。

每當請求處理結束后，將耗時方法和入?yún)?map 輸出到文件中，然后根據 map 中相應參數，區分出耗時業務。

最后將相應耗時文件取下來，轉化為 xml 格式并進行解析，通過瀏覽器將代碼分層結構展示出來。

時序數據庫數據模型圖例

時序數據庫的存儲原理，關系型數據庫存儲采用的是 B tree，雖然降低了數據查詢的磁盤尋道時間，但是無法解決大量數據寫入時的磁盤效率。

由于監控系統的應用場景，經常會遇到大批量的數據寫入，所以我們會選擇 LSMtree(Log Structured Merge Tree)存儲時序數據庫。

LSMtree(Log Structured Merge Tree)，從字面意義上理解，記錄的數據按照日志結構(Log Structured)追加到系統中，然后通過合并樹(Merge Tree)的方式將其合并。

來看一個 LevelDB 的例子，方便我們理解，LSM-tree 被分成三種文件：

• 接收寫入請求的 memtable 文件(內存中)
• 不可修改的 immutable memtable 文件(內存中)
• 磁盤上的 SStable文件(Sorted String Table)，有序字符串表，這個有序的字符串就是數據的key。SStable 一共有七層(L0 到 L6)。下一層的總大小限制是上一層的 10 倍。

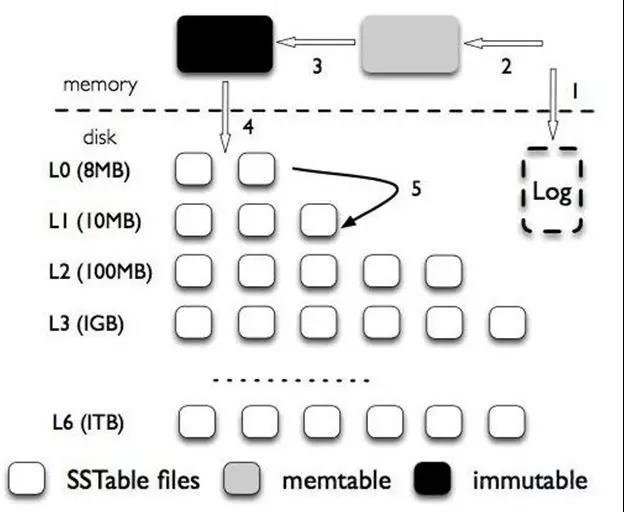

LSMtree LevelDB 存儲示意圖

LSMtree 寫入流程：

• 將數據追加到日志 WAL(Write Ahead Log)中，寫入日志的目的是為了防止內存數據丟失，可以及時恢復。
• 把數據寫到 memtable 中。
• 當 memtable 滿了(超過一定閥值)，就將這個 memtable 轉入 immutable memtable 中，用新的 memtable 接收新的數據請求。
• immutablememtable 一旦寫滿了， 就寫入磁盤。并且先存儲 L0 層的 SSTable 磁盤文件，此時還不需要做文件的合并。

每層的所有文件總大小是有限制的(8MB，10MB，100MB… 1TB)。從 L1 層往后，每下一層容量增大十倍。

• 某一層的數據文件總量超過閾值，就在這一層中選擇一個文件和下一層的文件進行合并。

如此這般上層的數據都是較新的數據，查詢可以從上層開始查找，依次往下，并且這些數據都是按照時間序列存放的。

監控系統的分層

談完了監控系統的分類，再來聊聊監控系統的分層。用戶請求到數據返回，經歷系統中的層層關卡。

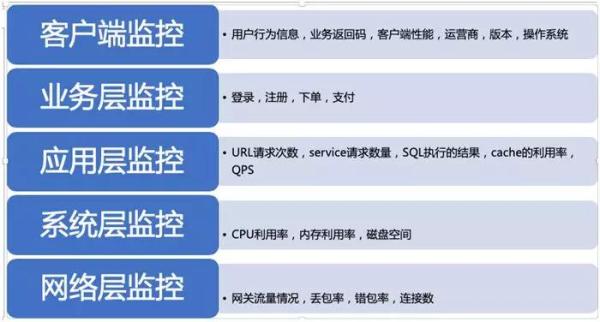

監控系統分層示意圖

一般我們將監控系統分為五層來考慮，當然也有人分成三層，大致的意思都差不多，僅供參考：

客戶端監控，用戶行為信息，業務返回碼，客戶端性能，運營商，版本，操作系統等。

業務層監控，核心業務的監控，例如：登錄，注冊，下單，支付等等。

應用層監控，相關的技術參數，例如：URL 請求次數，Service 請求數量，SQL 執行的結果，Cache 的利用率，QPS 等等。

系統層監控，物理

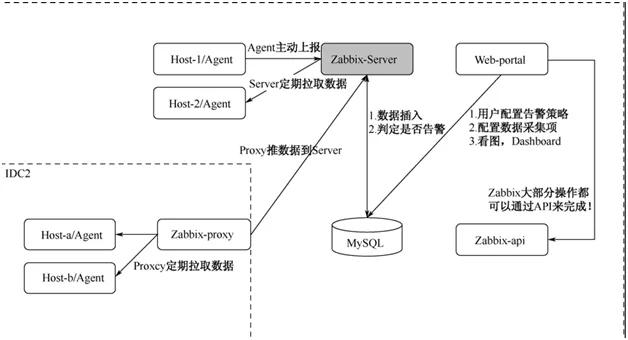

Zabbix 的部署模式

Zabbix 的數據采集，主要有兩種模式：Server 主動拉取數據和 Agent 主動上報數據。

以 Server 拉取數據為例，用戶在 Web-portal 中，設置需要監控的機器，配置監控項，告警策略。Zabbix-Server 會根據策略主動獲取 Agent 的數據，然后存儲到 MySQL 中。

同時根據用戶配置的策略，判定是否需要告警。用戶可以在 Web 端，以圖表的形式，查看各種指標的歷史趨勢。

在 Zabbix 中，將 Server 主動拉取數據的方式稱之為 Active Check。這種方式配置起來較為方便，但是會對 Zabbix-Server 的性能存在影響。

所以在生產環境中，一般會選擇主動推送數據到 Zabbix-Server 的方式，稱之為 Trapper。

即用戶可以定時生成數據，再按照 Zabbix 定義的數據格式，批量發送給 Zabbix-Server，這樣可以大大提高 Server 的處理能力。

Proxy，作為可選項，起到收集 Agent 數據并且轉發到 Server 的作用。

當 Server 和 Agent 不在一個網絡內，就需要使用 Proxy 做遠程監控，特別是遠程網絡有防火墻的時候。同時它也可以分擔 Server 的壓力，降低 Server 處理連接數的開銷。

Prometheus(普羅米修斯)

隨著這幾年云環境的發展，Prometheus 被廣泛地認可。它的本質是時間序列數據庫，而 Zabbix 采用 MySQL 進行數據存儲。

從上面我們對時間序列數據庫的分析來看，Prometheus 能夠很好地支持大量數據的寫入。

它采用拉的模式(Pull)從應用中拉取數據，并通過 Alert 模塊實現監控預警。據說單機可以消費百萬級時間序列。

一起來看看 Prometheus 的幾大組件：

• Prometheus Server，用于收集和存儲時間序列數據，負責監控?cái)?shù)據的獲取，存儲以及查詢。
• 監控目標配置，Prometheus Server 可以通過靜態配置管理監控目標，也可以配合 Service Discovery(K8s，DNS，Consul)實現動態管理監控目標。
• 監控目標存儲，Prometheus Server 本身就是一個時序數據庫，將采集到的監控?cái)?shù)據按照時間序列存儲在本地磁盤中。
• 監控?cái)?shù)據查詢，Prometheus Server 對外提供了自定義的 PromQL 語言，實現對數據的查詢以及分析。
• Client Library，客戶端庫。為需要監控的服務生成相應的 Metrics 并暴露給 Prometheus Server。
• 當 Prometheus Server 來 Pull 時，直接返回實時狀態的 Metrics。通常會和 Job 一起合作。
• Push Gateway，主要用于短期的 Jobs。由于這類 Jobs 存在時間較短，可能在 Prometheus 來 Pull 之前就消失了。為此，這些 Jobs 可以直接向 Prometheus Server 端推送它們的 Metrics。
• Exporters，第三方服務接口。將 Metrics(數據集合)發送給 Prometheus。
• Exporter 將監控?cái)?shù)據采集的端點，通過 HTTP 的形式暴露給 Prometheus Server，使其通過 Endpoint 端點獲取監控?cái)?shù)據。
• Alertmanager，從 Prometheus Server 端接收到 Alerts 后，會對數據進行處理。例如：去重，分組，然后根據規則，發出報警。
• Web UI，Prometheus Server 內置的 Express Browser UI，通過 PromQL 實現數據的查詢以及可視化。

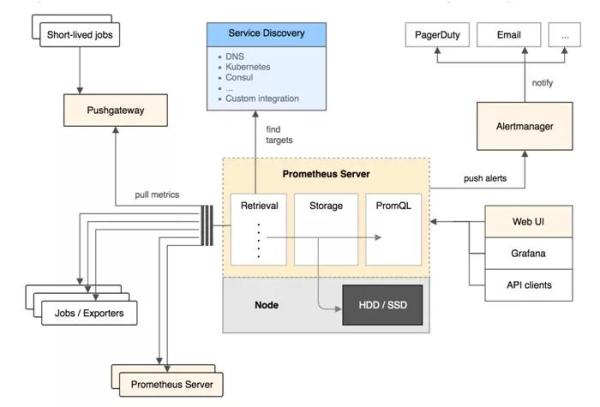

Prometheus 架構圖

說完了 Prometheus 的組件，再來看看 Prometheus 的架構：

• Prometheus Server 定期從 Jobs/Exporters 中拉 Metrics。同時也可以接收來自 Pushgateway 發過來的 Metrics。
• Prometheus Server 將接受到的數據存儲在本地時序數據庫，并運行已定義好的 alert.rules(告警規則)，一旦滿足告警規則就會向 Alertmanager 推送警報。
• Alertmanager 根據配置文件，對接收到的警報進行處理，例如：發出郵件告警，或者借助第三方組件進行告警。
• WebUI/Grafana/APIclients，可以借助 PromQL 對監控?cái)?shù)據進行查詢。

最后將兩個工具進行比較如下：

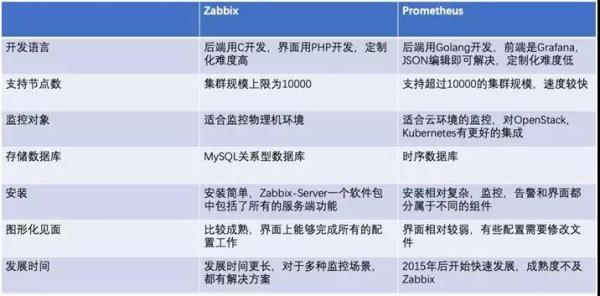

Zabbix 和 Prometheus 比較圖

從上面的比較可以看出：

• Zabbix 的成熟度更高，上手更快。高集成度導致靈活性較差，在監控復雜度增加后，定制難度會升高。而且使用的關系型數據庫，對于大規模的監控?cái)?shù)據插入和查詢是個問題。
• Prometheus 上手難度大，定制靈活度高，有較多數據聚合的可能，而且有時序數據庫的加持。
• 對于監控物理機或者監控環境相對穩定的情況，Zabbix 有明顯優勢。如果監控場景多是云環境的話，推薦使用 Prometheus。

總結

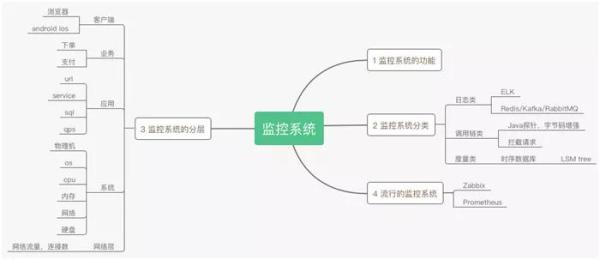

監控系統思維導圖

監控系統對 IT 系統運維意義重大，從狀態監控到收集/分析數據，到故障報警，以及問題解決，最后歸檔報表，協助運維復盤。

監控系統分為三大類，日志類，調用鏈類，度量類，他們有各自的特點，且應用場景各不相同。

因?yàn)橐獙?duì)整個 IT 系統進行監控，所以將其分為五層，分別是，客戶端，業務層，應用層，系統層，網絡層。

Zabbix 和 Prometheus 是當下流行的監控系統，可以根據他們的特點選擇使用。
