現象

首先說現象，大家都知道移動端設備屏幕尺寸非常多，碎片化嚴重。尤其是Android，你會聽到很多種分辨率：480x800, 480x854, 540x960, 720x1280, 1080x1920，而且還有傳說中的2K屏。近年來iPhone的碎片化也加劇了：640x960, 640x1136, 750x1334, 1242x2208。

不要被這些尺寸嚇倒。實際上大部分的app和移動端網頁，在各種尺寸的屏幕上都能正常顯示。說明尺寸的問題一定有解決方法，而且有規律可循。

像素密度

要知道，屏幕是由很多像素點組成的。之前提到那么多種分辨率，都是手機屏幕的實際像素尺寸。比如480x800的屏幕，就是由800行、480列的像素點組成的。每個點發出不同顏色的光，構成我們所看到的畫面。而手機屏幕的物理尺寸，和像素尺寸是不成比例的。最典型的例子，iPhone 3gs的屏幕像素是320x480，iPhone 4s的屏幕像素是640x960。剛好兩倍，然而兩款手機都是3.5英寸的。

所以，我們要引入最重要的一個概念：像素密度，也就是PPI（pixels per inch）。這項指標是連接數字世界與物理世界的橋梁。

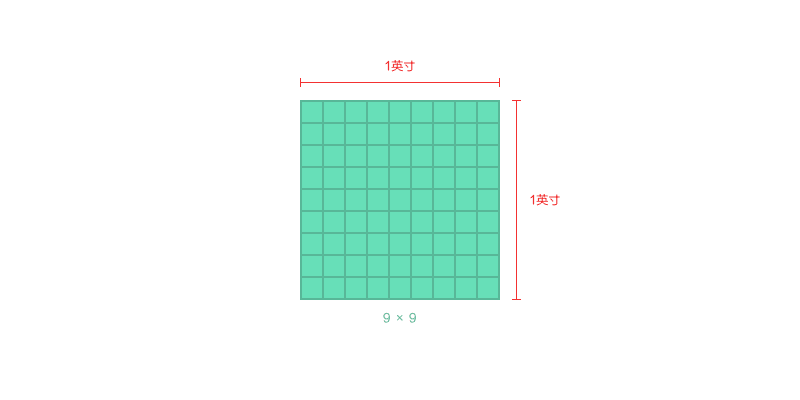

Pixels per inch，準確的說是每英寸的長度上排列的像素點數量。1英寸是一個固定長度，等于2.54厘米，大約是食指最末端那根指節的長度。像素密度越高，代表屏幕顯示效果越精細。Retina屏比普通屏清晰很多，就是因?yàn)樗南袼孛芏确艘槐丁?/p>

倍率與邏輯像素

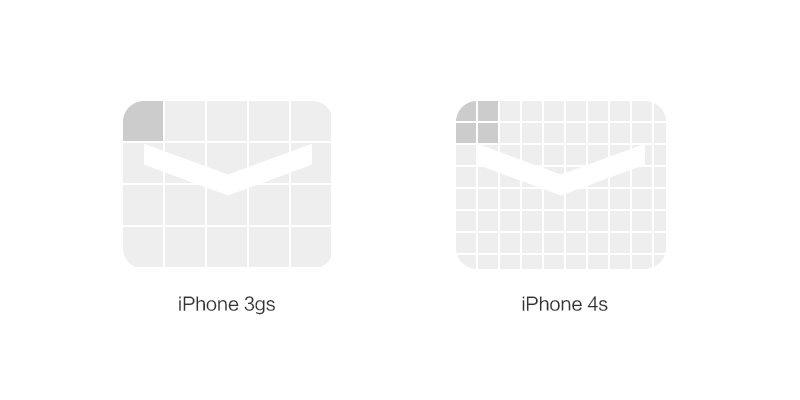

再用iPhone 3gs和4s來舉例。假設有個郵件列表界面，我們不妨按照PC端網頁設計的思維來想象。3gs上大概只能顯示4-5行，4s就能顯示9-10行，而且每行會變得特別寬。但兩款手機其實是一樣大的。如果照這種方式顯示，3gs上剛剛好的效果，在4s上就會小到根本看不清字。

在現實中，這兩者效果卻是一樣的。這是因?yàn)镽etina屏幕把2x2個像素當1個像素使用。比如原本44像素高的頂部導航欄，在Retina屏上用了88個像素的高度來顯示。導致界面元素都變成2倍大小，反而和3gs效果一樣了。畫質卻更清晰。

在以前，iOS應用的資源圖片中，同一張圖通常有兩個尺寸。你會看到文件名有的帶@2x字樣，有的不帶。其中不帶@2x的用在普通屏上，帶@2x的用在Retina屏上。只要圖片準備好，iOS會自己判斷用哪張，Android道理也一樣。

由此可以看出，蘋果以普通屏為基準，給Retina屏定義了一個2倍的倍率（iPhone 6plus除外，它達到了3倍）。實際像素除以倍率，就得到邏輯像素尺寸。只要兩個屏幕邏輯像素相同，它們的顯示效果就是相同的。

Android的解決方法類似，但更復雜一些。因?yàn)锳ndroid屏幕尺寸實在太多，分辨率高低跨度非常大，不像蘋果只有那么幾款固定設備、固定尺寸。所以Android把各種設備的像素密度劃成了好幾個范圍區間，給不同范圍的設備定義了不同的倍率，來保證顯示效果相近。像素密度概念雖然重要，但用不著我們自己算，iOS與Android都幫我們算好了。

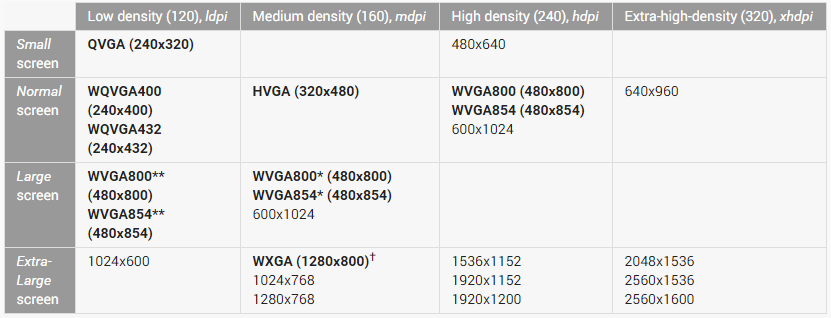

如圖所示，像素密度在120左右的屏幕歸為ldpi，160左右的歸為mdpi，以此類推。這樣，所有的Android屏幕都找到了自己的位置，并賦予了相應的倍率：

ldpi [0.75倍]

mdpi [1倍]

hdpi [1.5倍]

xhdpi [2倍]

xxhdpi [3倍]

xxxhdpi [4倍]

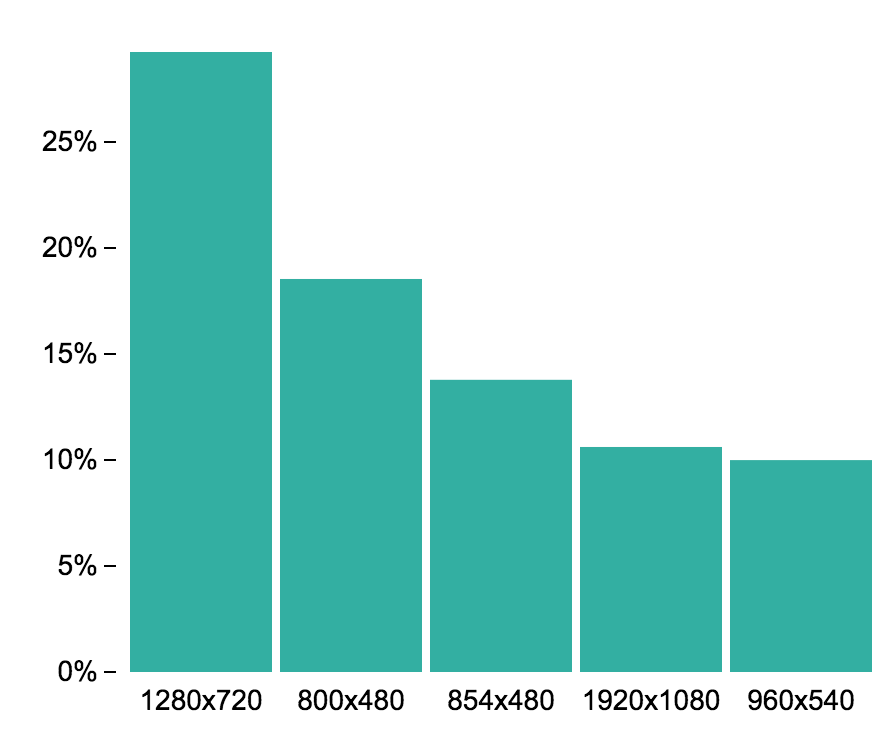

各型號iPhone的倍率比較簡單，我們后面會講到。那么Android手機那么多，具體怎么分？哪些手機是幾倍的倍率呢？我們先看一張表，這是友盟2014年10月到2015年03月的數據：

就目前市場狀況而言，各種手機的分辨率可以這樣粗略判斷。雖然不全面，但至少在1年內都還有一定的參考意義：

ldpi 如今已絕跡，不用考慮

mdpi [320x480]（市場份額不足5%，新手機不會有這種倍率，屏幕通常都特別?。?/p>

hdpi [480x800、480x854、540x960]（早年的低端機，屏幕在3.5英寸檔位；如今的低端機，屏幕在4.7-5.0英寸檔位）

xhdpi [720x1280]（早年的中端機，屏幕在4.7-5.0英寸檔位；如今的中低端機，屏幕在5.0-5.5英寸檔位）

xxhdpi [1080x1920]（早年的高端機，如今的中高端機，屏幕通常都在5.0英寸以上）

xxxhdpi [1440x2560]（極少數2K屏手機，比如Google Nexus 6）

自然地，以1倍的mdpi作為基準。像素密度更高或者更低的設備，只需乘以相應的倍率，就能得到與基準倍率近似的顯示效果。

不過需要注意的是，Android設備的邏輯像素尺寸并不統一。比如兩種常見的屏幕480x800和1080x1920，它們分別屬于hdpi和xxhdpi。除以各自倍率1.5倍和3倍，得到邏輯像素為320x533和360x640。很顯然，后者更寬更高，能顯示更多內容。所以，即使有倍率的存在，各種Android設備的顯示效果仍然無法做到完全一致。

單位

不難發現，真正決定顯示效果的，是邏輯像素尺寸。為此，iOS和Android平臺都定義了各自的邏輯像素單位。iOS的尺寸單位為pt，Android的尺寸單位為dp。說實話，兩者其實是一回事。

單位之間的換算關系隨倍率變化：

1倍：1pt=1dp=1px（mdpi、iPhone 3gs）

1.5倍：1pt=1dp=1.5px（hdpi）

2倍：1pt=1dp=2px（xhdpi、iPhone 4s/5/6）

3倍：1pt=1dp=3px（xxhdpi、iPhone 6）

4倍：1pt=1dp=4px（xxxhdpi）

單位決定了我們的思考方式。在設計和開發過程中，應該盡量使用邏輯像素尺寸來思考界面。設計Android應用時，有的設計師喜歡把畫布設為1080x1920，有的喜歡設成720x1280。給出的界面元素尺寸就不統一了。Android的最小點擊區域尺寸是48x48dp，這就意味著在xhdpi的設備上，按鈕尺寸至少是96x96px。而在xxhdpi設備上，則是144x144px。

無論畫布設成多大，我們?cè)O(shè)計的是基準倍率的界面樣式，而且開發人員需要的單位都是邏輯像素。所以為了保證準確高效的溝通，雙方都需要以邏輯像素尺寸來描述和理解界面，無論是在標注圖還是在日常溝通中。不要再說“底部標簽欄的高度是96像素，我是按照xhdpi做的”這樣的話了。

Web怎么辦

移動端頁面的絕對單位仍然是px，至少代碼里這么寫，但它的道理也和app一樣。由于像素密度是設備本身的固有屬性，它會影響到設備中的所有應用，包括瀏覽器。前端技術可以善加利用設備的像素密度，只需一行代碼，瀏覽器便會使用app的顯示方式來渲染頁面。根據像素密度，按相應倍率縮放。

可以通過這個測試頁面http://greenzorro.github.io/demo/basic/響應式斷點.html來看看你的移動設備屏幕寬度，這是邏輯像素寬度。

以iPhone 5s為例，屏幕的分辨率是640x1136，倍率是2。瀏覽器會認為屏幕的分辨率是320x568，仍然是基準倍率的尺寸。所以在制作頁面時，只需要按照基準倍率來就行了。無論什么樣的屏幕，倍率是多少，都按邏輯像素尺寸來設計和開發頁面。只不過在準備資源圖的時候，需要準備2倍大小的圖，通過代碼把它縮成1倍大小顯示，才能保證清晰。

實際應用

大家最關心的還是實際運用，畫布該怎么設置。我們就iOS、Android、Web三個平臺來分別梳理一下。不過在這之前，我要為使用PS進行設計的朋友介紹一個小技巧。

之前我說過，我們要以邏輯像素尺寸來思考界面。體現到設計過程中，就是要把單位設置成邏輯像素。打開PS的選項——單位與標尺界面，把尺寸和文字單位都改成點（Point）。這里的點也就是pt，無論設計iOS、Android還是Web應用，單位都用它。當然，各平臺單位名稱還是要記住的。這里我們用的只是它的原理，不用在意名稱。

要調節倍率，則通過圖像大小里的DPI來控制。這個DPI，其實就是PPI，像素密度。有個常識大家都知道，屏幕上的設計DPI設成72，印刷品設計DPI設成300。為什么是這兩個數字？

首先說300，這和人眼的分辨能力有關。由于1英寸是固定長度，每1英寸有多少個像素點決定了畫質清晰程度。之前說過，這就是像素密度，也就是DPI。DPI達到300以上，其細膩程度就會給人真實感，像真實世界中的物件。相反，DPI只有10的話，在你一個食指指節大小的長度內只有10個像素，這明顯就是馬賽克了。所以印刷品要設成300，才能保證清晰。

再說72，這有一定的歷史原因。最早的圖形設計是在mac電腦上進行的，mac本身的顯示器分辨率就是72。PS中把圖像DPI也設成72，就能保證屏幕上顯示的尺寸和打印尺寸相同，便于設計。72的PC顯示器分辨率逐漸成為一種默認的行業標準，這套規則就這么沿用下來。

現在回到正題，我們?cè)趺赐ㄟ^(guò)DPI來調節倍率？既然屏幕本身的分辨率是72，DPI設成72剛好是1倍尺寸，那設成72的兩倍就是倍率為2的屏幕了，就這么簡單。

下面來看看3個平臺各自的畫布設置：

iPhone

iPhone的屏幕尺寸各不相同，我說的是邏輯像素尺寸，這確實是讓人很頭疼的事情。如果想用一套設計涵蓋所有iPhone，就要選擇邏輯像素折中的機型。

從市場占有率數據來看，目前最多的是iPhone5/5s的屏幕。倍率為2，邏輯像素320x568。上升勢頭最猛，未來有望登上一的是iPhone 6的屏幕。倍率為2，邏輯像素375x667。

按照這兩種尺寸來設計，都是比較主流的做法。可以兼顧短一些的iPhone 4s，大一點的6 plus也不會過于空曠。

不過在切圖的時候要注意，由于iPhone 6 plus的3倍圖是由2倍圖放大而來，所以位圖要注意保證清晰。

Android

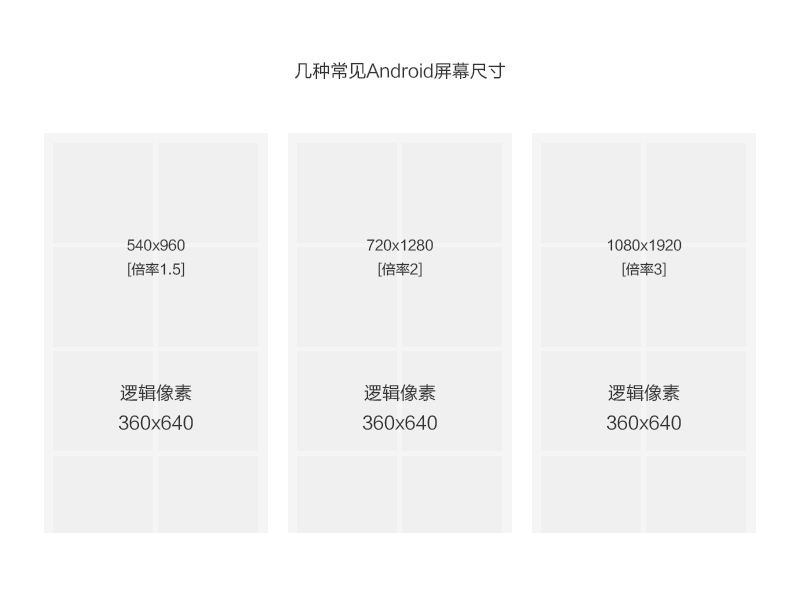

都說Android碎片化嚴重，但它現在反而比iOS好處理。因?yàn)槿缃竦腁ndroid屏幕邏輯像素已經趨于統一了：360x640，就看你設成幾倍了。想以xhdpi為準，就把DPI設成72x2=144。想以xxhdpi為準，就把DPI設成72x3=216。

對于那些比較老的低端機，寬度是480px的那批，畫面確實會小一些，顯示內容會更少。稍微留意一下，重要內容盡量保持在界面中上部分。

當然，這些機型不出一年就會被邊緣化，基本淘汰?，F(xiàn)在能運轉的也是當作功能機在用，軟件多了必卡無疑，用戶體驗無從談起。不作考慮也是OK的。

Web

手機端網頁就沒有統一標準了，比較流行的做法是按照iPhone 5的尺寸來設計。倍率2，邏輯像素320x568。

這樣的做法比較實在，倍率2的屏幕無論在iOS還是Android方面都是主流，而且又是2倍屏幕中邏輯像素最小的。所以圖片的尺寸可以保持在較小的水平，頁面加載速度快。當然，缺點就是在倍率3的設備上看，圖片不是特別清晰。

如果追求圖片質量，愿意犧牲加載速度，那么可以按照大的屏幕來設計。也就是iPhone 6 plus的尺寸，倍率3，邏輯像素414x736。

總結

移動端的尺寸比PC端復雜，關鍵就在倍率。但也正因?yàn)楸堵实拇嬖?，把大大小小的屏幕拉回到同一水平線，得以保證一套設計適應各種屏幕。站在這條水平線的角度看，會發現它很好理解。
