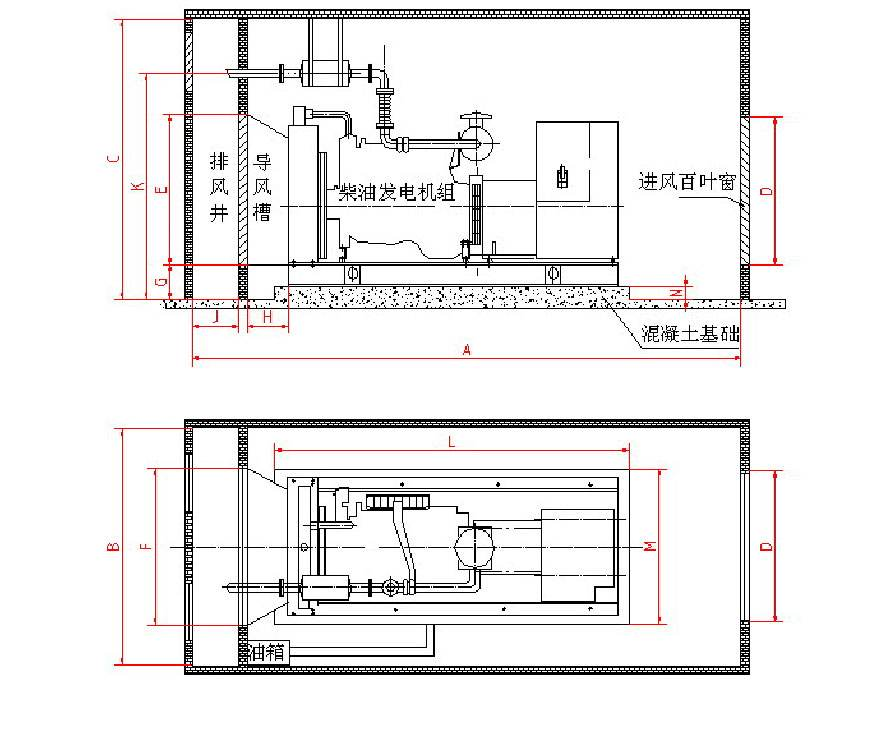

柴油發電機組的排煙管尺寸由產品決定，因?yàn)椴煌钠放?，機組的排煙量不一樣。小則50mm，大則幾百mm。首段排煙管的尺寸是根據機組排煙出口法蘭的尺寸 來決定的。并且排煙管路的彎頭也影響排煙管的尺寸。彎頭越多，排煙阻力越大，管徑就得增加。經過3個90度彎頭的時候，管徑增加 25.4mm。排煙管的長度和方向改變次數一定要減至最小。在設備選型和發電機機房的設計和布置時，要注意以下因素。

1、柴油發電機組排煙管的布置

1)必須通過波紋管與機組排煙出口相連接以吸收熱膨脹、位移和振動。

2)消聲器置于機房內時，根據其尺寸、重量可采用從地面支撐的辦法。

3)在煙管改變方向的部分，建議安裝膨脹節，以抵消柴油發電機組運行時管道的熱膨脹。

4)90度彎頭的內彎半徑應為管徑的3倍。

5)第一級消音器盡可能靠近機組。

6)當管路較長時，建議在末端安裝一后級消聲器。

7)排煙終端出口不能直對易燃物質或建筑物。

8)機組排煙出口不得承受重壓，所有鋼性管路應借助建筑物或鋼結構得以支撐固定。

2、柴油發電機組煙管的安裝

1)為防止冷凝物倒流入機組，平置的排煙管應有坡度，低端遠離發動機;在消聲器及其它任何有冷凝水滴流的管路部分，如煙管垂直轉向處，應設置排水口。

2)當煙管穿過易燃屋頂、墻壁或分隔物時，應加以隔熱套筒及壁外套板。

3)在條件允許下的情況下，盡可能將絕大部分煙管布置在機房外以減少輻射熱;室內的煙管應全部加裝隔熱護套。如果受安裝條件限制，須將消聲器及其余的管路皆置于室內時，應用50毫米厚的高密度隔熱材料外加鋁質護套將整個管路包扎隔熱。

4)管路支撐固定時應允許熱膨脹的發生;

5)煙管的終端應能避免雨水的滴落。可將煙管水平面伸出，出口修料或安裝防雨帽。

3、柴油發電機組煙管安裝注意事項：

1)每臺柴油機的排煙管應單獨引出室外，宜架空敷設，也可敷設在地溝中。排煙引管和消聲器應單獨設置支撐，不得直接支撐在柴油機排煙總管或固定在柴油機其他部位上。排煙引管與排煙總管之間采用柔性連接。排煙管上的托架必須容許管子伸縮或是采用滾柱型托架，而短的柔性管或膨脹式波紋管應介于兩個固定架之間的長管道，并組合為一體。

2)排煙引管長度及與管徑的配套要求，應根據廠家提供的數據確定。當排煙管需穿過墻壁時，應配置保護套。伸出室外沿墻垂直敷設，其管出口端應加防雨帽或切成320~450的斜角。所有排煙管道的壁厚應不小于3mm。

3)排煙管的走向應能防火，伸出室外部分宜設0.3%~0.5%的坡度。坡向室外，便于油煙凝結液及冷凝水排出室外。水平管較長時在最低點安裝排污閥。

4)機房內的排煙管采用架空敷設時，室內部分應設隔熱保護層且距地面2米以下部分隔熱層厚度不應小于60毫米;當排煙管道架空敷設在燃油管下方或地溝敷設需穿越燃油管時，還應考慮安全措施。

5)排煙管較長時，應采用自然補償段，若無條件，應裝設補償器。

6)排煙引管不宜拐彎過多，拐彎彎度應大于900，一般拐彎不應超過三次，否則會導致柴油發動機排煙不暢，影響柴油發動機組的功率輸出
