配電箱開關并線接法是什么？

“并線”又叫“跳線”，是電路施工時一種圖省事的接法。一般重要場合，包括配電箱柜里都是不允許出現這種接法的（各地標準不一樣，反正北京地區不允許）。下面我先說一下什么是并線接法，再說并線接法的壞處。

什么是并線接法

假設有N個開關，它們的進線都是同一個點，那我們能有兩種接法。

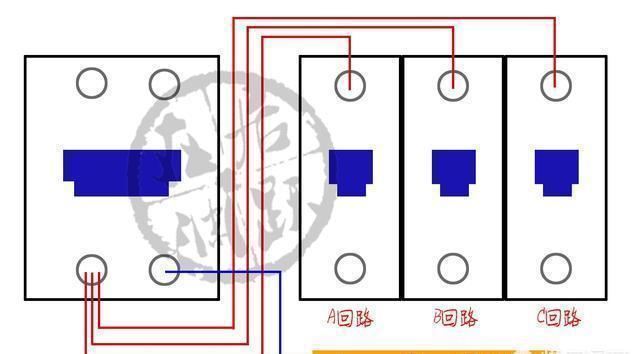

第一種就是常規接法，每一個開關都從進線點取線，連接到開關進線端，比如這樣▼

這里A,B,C三個回路的斷路器，都需要從主開關取進線。于是就從主開關的負載端引出三根電線——這是常規接法。

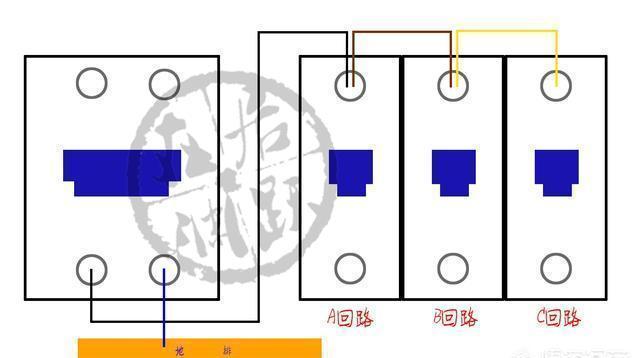

另一種就是并線接法，只從進線點取一根線，接到距離它最近的開關上。旁邊的開關再從這個開關的上口取線▼

這種做法大大降低了接線難度，也可以節省大量電線。但是為什么這種接法不能滿足安全規范要求呢？

并線接法的壞處

1.亂

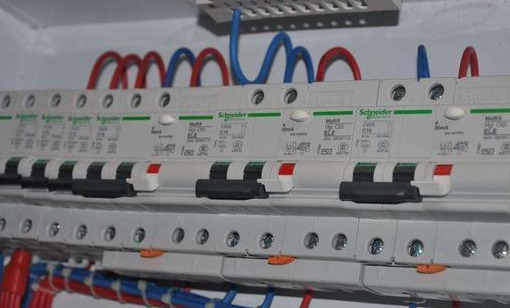

上面那個圖只是火線做了并線，倘若一個配電箱里的所有開關都用并線的接法，會是什么效果呢？看看圖就知道▼

我們看到，這臺配電箱絕對算得上整齊，但找起線來依舊讓人頭大。而且只要是并線接法，勢必會出現交叉——電線交叉，也是配電箱接線大忌。

這只是單相電路，如果是三相電路，會更亂▼

2.電線負載問題

為了方便解釋，我再放一遍那張并線示意圖▼

注意這張圖中黑色、棕色、黃色三根線——黃色線上的電流，是C回路的電流；棕色線上的電流，是B回路+C回路的電流；黑色線的電流，是A回路+B回路+C回路的電流。

在配電箱內電線的選擇規定中，是默認按照一根電線負載一個回路來定的。這里卻出現了一根電線負載多個回路的情況，難保不會出現電線過載的情況。而且電線過載時，很容易燒毀取線回路上口的接線柱，造成無必要的多回路斷電。

那位說我選擇粗一點的電線行不行？答案是不實際！首先如果全部使用較粗電線，成本增加，得不償失。其次較粗電線彎折比較費力（特別是開關較多的時候，要用多粗的電線才行）。

所以，正確的接法是每個開關一條線，上一級開關負載端如果電線太多，應該壓銅鼻子、做熱縮套▼

另一種做法是用匯流排，就是這種東西▼

匯流排就相當于較粗電線，由于它是銅排結構，價格上面要比電線便宜一些，所以即使比較粗，相比于多根電線來說，成本還是有所下降。更關鍵的，是安裝的時候比較省事。

缺點是檢修起來太麻煩，匯流排的任意一個點損壞了，都需要更換整根匯流排——所以后期維護費用，要比更換單根電線貴的多。
