三相四線制的線路中，作為利用剩余電流保護一定要用（3P+N）的剩余電流保護器。

這要根據線路所控的額定電流來購置相應配套的額定電流的剩余電流保護器。例如；線路控制的總?cè)喙β试?0kVA，也就是線電流為80A左右，可以選擇100A的3P+N的剩余電流斷路器，如此類推。 目前與國家電網配套生產剩余電流斷路器的廠家有很多，要根據當?shù)仉娏╇姽镜拇蟛渴褂玫男吞杹碣徶脼楹?。因為這個（喜家兵）容易出毛病，它的維護檢測是每年一次。并且一臺200A的3P+N的剩余電流斷路器的價格在1200元左右，一般單位沒有檢測校驗設備。

三相四線制線路的漏電保護開關，三相分別接A.B.C三相火，第四相接N線。原理是，任何一相漏電，會導致電流不平衡，從而開關跳脫！如果是5線，那根地線接在地線銅牌上，或接在專用的地線接點處。

因為三相四線線供配電為了防止零線開（斷）路、造成三相負載的中性點位移釀成供配電事故。因此；“低壓電氣安全安全規程”規定；三相四線供配電的零線不得裝設開關及熔斷器。所以在三相四線供配電的線路始端、如果是需要漏電保護的話；應該按照“低壓電氣安裝安全規程”要求裝設三極四線漏電保護器或三極四線漏電斷路器來保護。

說明一點；三極四線漏電保護器（漏電斷路器）是按照“低壓電氣安裝安全規程”的規定配套生產的產品，三極四線漏電保護（漏電斷路器）內部結構只是接三根相線的三極才有分閘與合閘觸點、并且三相中各相都有過載保護與短路保護裝置，其零線只有上端接線點與下端接線點、上端接線點連接一根導線并穿過漏電保護器內部的零序互感器后與下端接線點連接。所以三極四線漏電保護（漏電斷路器）零線是上下直通的、所以接線不能接混。

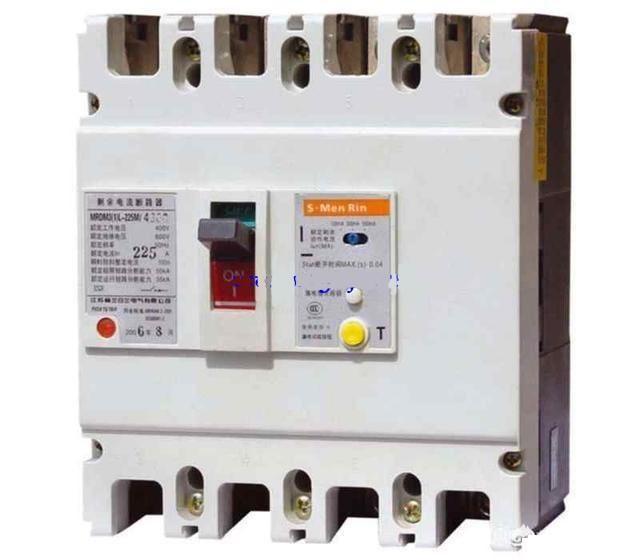

下圖是三極四線漏電斷路器的實物圖：

按照上圖三極四線漏電斷路器來說；它的接線是面向三極四線漏電斷路器、從左邊起的上端第1、2、3個接線點分別是接電源的A、B、C三根相線、第4個接線點是接電源的零線。如果是接出線的話；下接線點對應上接線點就是了。

為什么上圖的漏電斷路器沒有標注接線記號就認為是我上述的接法呢？因為從它的外表結構就能夠看出來、你看它的分合閘手柄是在漏電斷路器上端從左至右的第2個接線點下方的，所以就證明它從左至右的第1、2、3個接線點是相線接線點了。為了防止錯接誤接，最好還是用萬用表的電阻檔測量核實。
