1、什么是萬用表？

萬用表又叫多用表、三用表、復用表，萬用表分為指針式萬用表和數字萬用表。

是一種多功能、多量程的測量?jī)x表，一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等，有的還可以測交流電流、電容量、電感量及半導體的一些參數；

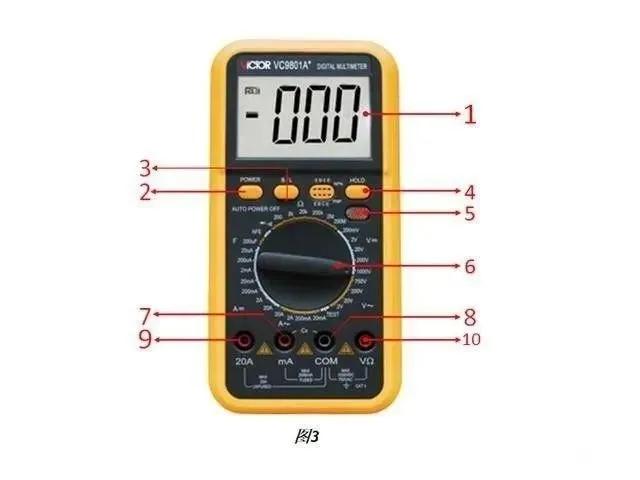

2、操作面板怎么看？

1. 液晶顯示器（顯示儀表測量的數值）

2. POWER電源開關：開啟及關閉電源.

3. B/L背光開關：開啟背光燈，約10秒鐘后自動關閉。

4. HOLD保持開關：按下此功能鍵，儀表當前所測值保持在液晶顯示器上并出現”HOLD”符號，再次按下“HOLD”符號消失，退出保持功能狀態；

6. 旋轉開關：用于該表功能狀態及量程；

7. 小于2A電流測試插座；

8. 公共地：測試附件正極插座；

9. 20A電流測試插座；

10. 電壓、電阻及頻率插座；

3、安全符號說明

（1）存在危險電壓

（2）操作者必須參閱說明書

（3）接地

4、萬能表主要功能介紹

• DC直流電壓檢測
• AC交流電壓檢測
• DC直流電流檢測
• AC交流電流檢測
• 電阻Ω檢測
• 二極管/通斷檢測
• 電容C檢測

1、DC直流電壓檢測

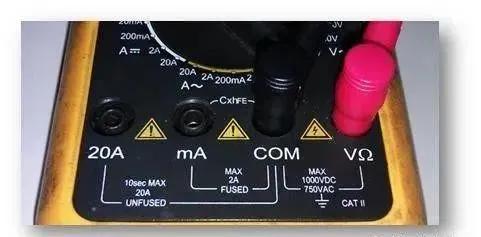

（1）將黑色表筆插入“COM”插孔，紅色表筆插入“VΩ”插孔（如圖4所示）；

圖4

（2）將量程開關轉至相應的V 量程上，然后將測試表筆跨接在被測電路上，紅表筆所接的該點電壓與極性顯示在屏幕上。（如圖5所示）

5

（3）注意事項：

1. 如果事先對被測電壓范圍沒有概念，應將量程開關轉到高的檔位，然后根據顯示值轉至相應檔位上；
2. 未測量時小電壓檔有殘留數字，屬正?，F(xiàn)象不影響測試；如測量時高位顯“1”，表明已超過單程范圍，須將量程開關轉至較高檔位上；
3. 輸入電壓切勿超過1000V，如超過，則有損壞儀表電路的危險；
4. 當測量高電壓電路時，注意避免觸及高壓電路。

2、AC交流電壓檢測

（1） 將黑表筆插入COM插孔，紅表筆插入VΩ插孔；（如圖6所示）

圖6

（2） 將量程開關轉至相應的V~量程上，然后將測試表筆跨接在測電路上。（如圖7所示）

7

注意事項：

（a）如果事先對被測電壓范圍沒有概念，應將量程開關轉到高的檔位，然后根據顯示值轉至相應檔位上；

（b）未測量時小電壓檔有殘留數字，屬正?，F(xiàn)象不影響測試；如測量時高位顯“1”，表明已超過量程范圍，須將量程開關轉至較高檔位上；

（c）輸入電壓切勿超過700Vrms，如超過則有損壞儀表電路的危險；

（d）當測量高電壓電路時，注意避免觸及高壓電路。

3、DC直流電流檢測

（1）將黑表筆插入COM插孔，紅表筆插入mA插孔中(最大為2A)，或紅表筆插入“20A”中(最大為20A)；（如圖8所示）

圖8

（2）將量程開關轉至相應A檔位上，然后將儀表串入被測電路中，被測電流值及紅色表筆點的電流極性將同時顯示在屏幕上。（圖9所示）

9

注意事項：

（a）如果事先對被測電流范圍沒有概念，應將量程開關轉到高的檔位，然后按顯示值轉至相應檔上；

（b）如LCD顯“1”，表明已超過量程范圍，須將量程開關調高一檔；

（c）最大輸入電流為2A或者20A(視紅表筆插入位置而定)，過大的電流會將保險絲熔斷，在測帶20A要注意，該檔位無保護，連續測量大電流將會使電路發熱，影響測量精度甚至損壞儀表。

4、AC交流電流檢測

（1）將黑表筆插入“COM”插孔，紅表筆插入“mA”插孔中(最大為2A)，或紅表筆插入“20A”插孔中(最大為20A) （如圖10所示） ；

10

（2） 將量程開關轉至相應A~檔位上，然后將儀表串入被測電路中。（圖11所示）

11

注意事項：

（a）如果事先對被測電流范圍沒有概念，應將量程開關轉到高的檔位，然后按顯示值轉至相應檔上；

（b）如LCD顯“1”，表明已超過量程范圍，須將量程開關調高一檔；

（c）最大輸入電流為2A或者20A(視紅表筆插入位置而定)，過大的電流會將保險絲熔斷，在測帶20A要注意，該檔位無保護，連續測量大電流將會使電路發熱，影響測量精度甚至損壞儀表。

5、電阻Ω檢測

（1）將黑色表筆插入“COM”插孔，紅色表筆插入“VΩ”插孔；（如圖12所示）

12

（2）將量程開關轉至相應的電阻量程上，將兩表筆跨接在被測電阻上。（如圖13所示）

13

注意事項：

（a）如果電阻值超過所選的量程值，則會顯“1”，這時應將開關轉高一檔；當測量電阻值超過1 MΩ以上時，讀數需幾秒時間才能穩定，這在測量高電阻時是正常的；

（b）當輸入端開路時，則顯示過載情形；

（c）測量在線電阻時，要確認被測電路所有電源已關斷而所有電容都已完全放電時，才可進行；

（d）請勿在電阻量程輸入電壓；

6、二極管/通斷檢測

（1）將黑色表筆插入“COM”插孔，紅色表筆插入“VΩ”插孔；（如圖14所示）

14

（2）將量程開關置（如圖15所示）檔 ，并將表筆連接到待測試二極管，紅表筆接二極管正極，讀數為二極管正向壓降的近似值；

圖15

（3）將表筆連接到待測線路的兩點，如果內置蜂鳴器發聲，則兩點之間電阻值低于約(70±20)Ω。

7、電容C檢測

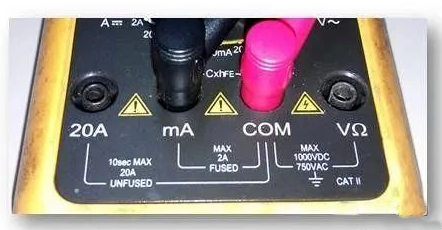

（1）將紅色表筆插入“COM”插孔，黑色表筆插入“mA”插孔；（如圖16所示）

16

（2）將量程開關置于電容量程上（如圖17所示） ；

（3）將測試表筆跨接在電容兩端進行測量，測量電解電容及鉭質電容時需注意極性；

注意事項：

（a）如被測電容超過所選量程之最大值，顯示器只顯示1,此時則應將開關轉高一檔；

（b）在測試電容之前，顯示器可能尚有殘留讀數，屬正?，F(xiàn)象，不影響測量結果；

（c）請?jiān)跍y(cè)試大容量電容之前，對電容應允充分地放電，以防止損壞儀表.

（1）將黑色表筆撥出COM插孔，只留下紅色表筆插入VΩ插孔；（如圖18所示）

圖18

（2）將量程開關置于TEST檔位上，將紅色表筆接在被測線路上；（如圖19所示）

圖19

（3）如果顯示器顯示1，且有聲光報警，則紅色表筆所接的被測線為火線，如果沒有任何變化，則是零線；

注意事項：

（a）本功能僅檢測標準市電火線AC-110V~AC-380V；

（b）初次作業必須在組長的指示下操作；
