一、臨邊防護

1.1基坑臨邊防護

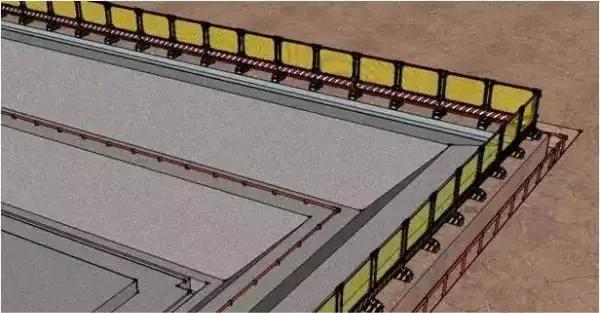

基坑臨邊防護示意圖

基坑臨邊防護護欄立面圖

說明：

1、深度超過2m 的基坑施工必須有不低于1.5m 的臨邊防護欄桿，基坑防護欄桿距坑邊距離應大于0.5m。

2、當基坑開挖深度超過3m（含3m）或雖未超過3m 但地質條件和周邊環境復雜的基坑（槽）支護應編制專項支護方案。達到一定規模還應按規范要求組織專家論證支護方案。

3、基坑施工設置基坑外側排水溝尺寸應根據項目所在地具體情況及當?shù)啬杲邓拷?jīng)計算確定。

4、基坑周邊不得堆放物料、機具等較大負荷的物料。基坑內必須設置專用人員上下通道，防護欄桿應刷警示色，間距為300-400mm。

1.2基坑上下爬梯

簡易爬梯上行圖

踏步構造

簡易爬梯下行圖

說明：

1、基坑內上下人員通道設置簡易上下鋼爬梯，立桿鋼管打入土體不小于600mm。

2、腳踏板采用1200x300x20木板，踏面設置兩道30x15防滑木條。

3、鋼管采用扣件連接。

4、爬梯兩側應設置高度不小于1200mm 的鋼管扶手欄桿，鋼管刷黃黑相間油漆，兩側設置密目網，立桿間距1500mm。

二、臨時用電

2.1 配電箱

2.1.1 總配電箱

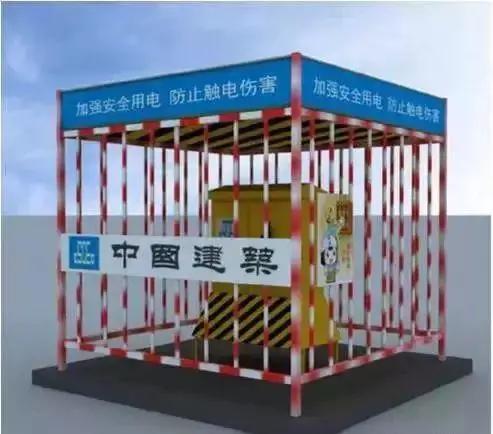

一級配電箱防護示意圖

一級配電箱防護立面

一級配電箱節點詳圖

說明：

1、配電箱防護棚可采用方鋼或圓鋼制作，穩固安置在混凝土承臺上。

2、頂部采用雙層硬防護。上層有防雨措施，并設不小于5%坡度的排水坡。

3、雙層硬防護間的防護棚外立面掛藍底白字的安全宣傳標語：加強安全用電，防止觸電傷害。防護棚正面15 號提示牌，側面掛企業標識。

4、配電箱欄桿刷紅白相間警戒色。

5、配電箱與防護棚之間的距離如圖所示

2.1.2 分配電箱

二級配電箱防雨棚示意圖

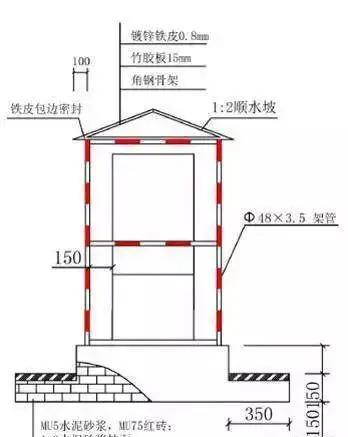

二級配電箱防雨棚側立面

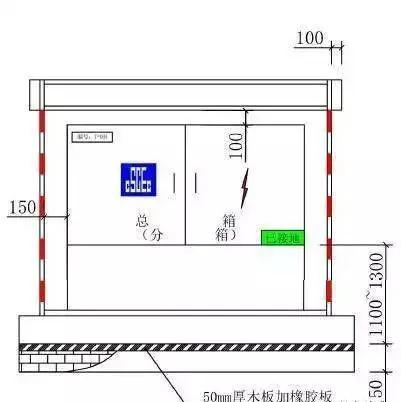

二級配電箱防雨棚正立面

說明：

1、防雨棚外檐尺寸應大于200，原則上是避免雨水進箱內。

2、底座采用磚砌，表層水泥砂漿抹面

3、配電箱左側張貼中建標識，左上角編號牌，右側警示標識，右下角為“已接地”標識。

2.2 電纜埋地與架空

電纜線埋地與架空

設備與開關箱

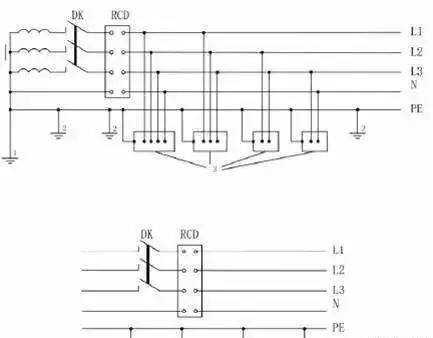

TN_S

說明：

1、每臺設備配備專用開關箱，單機開關箱宜安裝牢固。開關箱支架刷紅白相間警戒色。

2、固定設備采用固定式開關箱，開關箱箱體中心距地面垂直高度為1400mm～1600mm。移動設備開關箱安裝在支架上，支架可固定在設備外殼或設備吊籠上。

3、設備電源線應穿管保護。固定設備水平電源線采用PVC 管埋地敷設，PVC 管直徑為電源線直徑的1.5 倍。

4、設備距離開關箱水平距離不得大于3000mm。

5、設備應定期保養，安全裝置靈敏有效，確保正常運行。

6、施工現場臨時用電必須采用TN-S 系統

7、施工現場電纜線鋪設必須埋地或架空，做法見上圖。

三、臨時設施

3.1 木工房

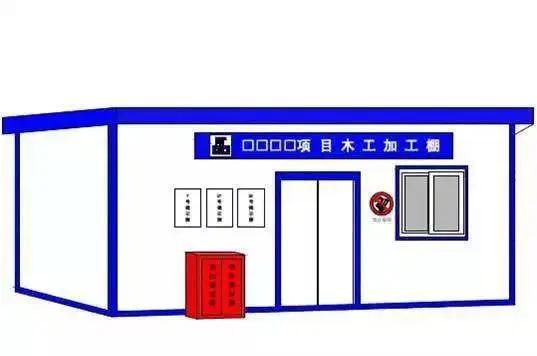

木工房效果圖

說明：

1、施工現場采用封閉式木工加工棚，有防火、防塵、降噪措施。

2、加工棚屋頂、屋檐為藍色，墻面為白色，門套、窗套、外墻四角及底邊為藍色。

3、門的上方，屋檐下噴涂中建標識和加工棚名稱。門左側掛平平安安提示牌，并擺放足夠數量的有效滅火器材。

3.2鋼筋加工棚

鋼筋加工棚效果圖

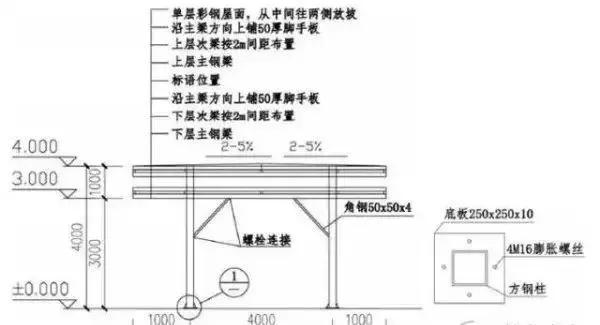

鋼筋加工棚立面圖

頂棚立桿間方鋼布置圖

說明：

1、鋼筋加工棚的搭設不僅要滿足規范和使用要求，而且防雨、防風、防砸、整潔美觀，并掛中建安全宣傳標語。鋼筋加工區地面應進行硬化處理。

2、在塔吊半徑范圍以內必須采取雙層防護，半徑以外可采用單層防護，角鋼與立柱螺栓連接，易于安拆。圖示尺寸可根據現場條件確定，但形式不得隨意改動。

3、開關箱安裝在同一高度，電箱中心距離地面1.5m。

3.3 危險品倉庫

危險品倉庫效果圖

說明：

1、移動式氧氣、乙炔瓶倉庫采用角鋼骨架，正立面懸掛警示標識牌并明確負責人。

2、圖示尺寸可根據現場情況確定，但形式不得隨意更改。

3.4飲水、吸煙室

吸煙、飲水庭效果圖

吸煙、飲水亭做法

3.5 集中充電室

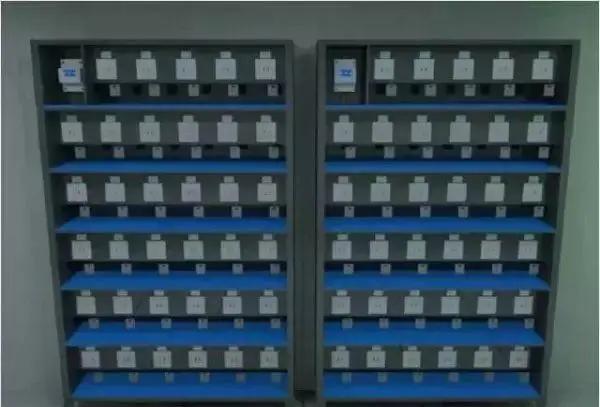

集中充電柜效果圖

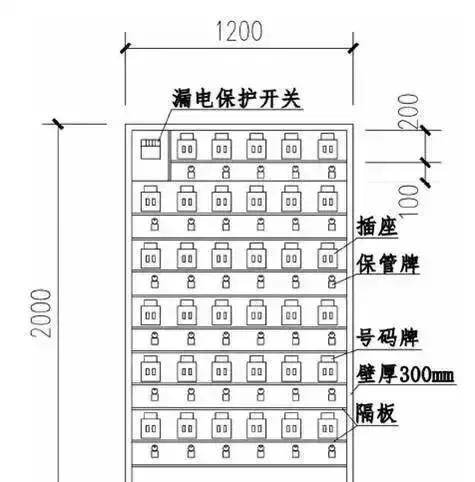

集中充電柜

說明：

1、工人生活區宿舍內不得設置插座，生活區單獨設置集中充電室，派專人管理。

2、規格：充電柜尺寸2mx1.2mx0.3m，每個充電柜設置獨立漏電保護開關

3、充電柜可根據實際需要安裝具備足夠強度
