A1

材料要求/施工條件

1、材料進場前，施工單位需與甲方商定材料的品牌和供貨單位并且在現場需提供實物樣板；

2、所有進場材料必須證件齊全（合格證、檢驗報告），鋼管壁厚均勻，無劈裂、砂眼、楞次和凹扁現象。與樣品一致。

3、墻柱配管條件，墻柱鋼筋綁扎完成，模板未封堵。

4、頂板配管條件，頂板底層鋼筋綁扎完成，上層鋼筋未施工。根據施工圖尺寸位置進行布線管固定。

A2

管道防腐/管道煨彎

1、金屬導管的型號、規格應符合改計及相應規范的要求。

2、焊接鋼管預埋在混凝土內必須進行內壁防腐處理，外壁可不做防腐處理。其余場所敷設的焊接鋼導管內外壁均應做防腐處理。

3、明敷或暗敷于干燥場所應采用壁厚不小于15m的導管,明敷或暗敷于潮濕場所及室外露天場所應采用壁厚不小于20m的導管。

3、管路的彎扁度不大于管外徑的10%,，彎曲角度不宜小于90°,彎曲處不可有折皺、凹穴和裂縫等現象。

4、暗配管時彎曲半徑不應小于管外徑的10倍。

A3

電線管切斷

管子切斷

1、管子切斷宜采用鋼鋸、無齒鋸。當鋼 管切斷采用砂輪片切割機，操作時用力要均勻平穩，不能用力過猛,以免過載或砂輪崩裂。

2、管子切斷后，斷口處應與軸線垂直，管口應銼平、刮光，使管口整齊光滑。

3、當出現馬蹄口后，應重新切斷。滿足切口要求。

A4

焊接鋼管管與管、管與盒的跨接做法

地線連接

1、在跟隨 主體配管 時，焊接鋼 管及鋼 制線盒（ 86 盒及暗 埋盒等）， 焊接鋼 管管與管， 管與箱 盒跨接接地 時添加直徑 6mm 的圓鋼鋼筋制作接地跨接線。

2、跨接地線與線盒點焊 2 點。

3、跨接線與鋼管雙面焊接，焊接面不得小于該跨接線截面的 6 倍，焊縫均勻牢固， 焊渣及時清理干凈。

A5

焊接鋼管與線盒連接/焊接鋼管間連接

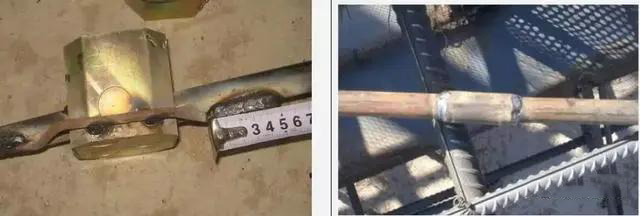

1、焊接鋼管與盒、箱連接采用焊接連接，盒內露出2-3mm為宜，采用直徑6mm的圓鋼焊接連接， 雙面焊接，焊接焊縫不得小于圓鋼直徑的6倍。

2、鋼導管不得采用對口熔焊連接，鍍鋅鋼導管或壁厚小于或等于 2mm的鋼導管，不得采用套管熔焊連接。

3、焊接金屬導管采用套管焊接連接時，套管長度為 連接管外徑的2-3倍，連接管的對口處放在套管的中心處。

A6

鍍鋅鋼管與線盒連接/鍍鋅鋼管間連接

1、鍍鋅鋼管進盒采用套絲，鎖母連接，鎖母的管端在盒內露出鎖母螺紋應為 2-3 絲。

2、鍍鋅管之間的連接采用管箍絲接。管箍要求鍍鋅層均勻，無剝落、無劈裂、兩端光滑無毛刺。鎖緊螺母外層完好無損，絲扣清晰、均勻、鍍鋅層場 勻。

3、采用 專用多 股軟 線進行跨 接，用 專 用接地卡 連接， 嚴 禁焊接。連接導體應為銅芯軟導線， 截面積不 應小于 4平方毫米。

A31

二次配管

線盒固定、線管固定

1、線盒固定前抹灰班組必須根據安裝班組布置好的線盒定位點設置好灰餅，以便控制線盒進出，使線盒與粉刷完成面平齊。

2、線盒固定采用 1:2 水泥砂漿進行修補，分兩次施工；

3、在固定線管前先將鐵絲綁扎在鐵釘上，然后將鐵釘固定在砌體線槽內，固定間距以 800-1000mm 為宜。

A32

二次配管封堵

補槽、刮糙

1、在修補線槽前用水對線槽進行灑水沖洗，使線槽充分濕潤。用強度等級不小于 M10 的水泥砂漿抹面保護，嚴格控制砂漿比例，嚴格實施分層修補。保護層厚度不小于 15mm。

2、補槽完成后 2 小時左右對線槽進行刮糙處理。

A33

二次配管封堵后的養護

灑水養護、掛網處理

1、補槽完成后必須對線槽進行灑水養護，避免線槽出現空鼓開裂現象。

2、粉刷前對線槽修補處進行掛網處理，網寬度=線槽寬度+左右兩邊各 100mm，減少線槽位置空鼓開裂風險。

A34

粉刷前的成品保護

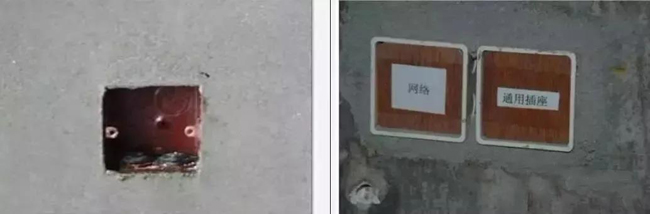

1、鋼制預埋線盒內部需做防銹處理，作業時涂刷均勻，不得污染墻、地面。

2、二次結構預埋線盒高度與土建結合，保證線盒高度與粉刷完成面平齊，不得歪斜。

3、線盒凹進完成面超過 20mm 時，需要加裝套盒。

4、線盒穩固后用泡沫、三合板或其他材料封堵，防止土建抹灰時污染線盒、堵塞管路。

A35

線盒定位

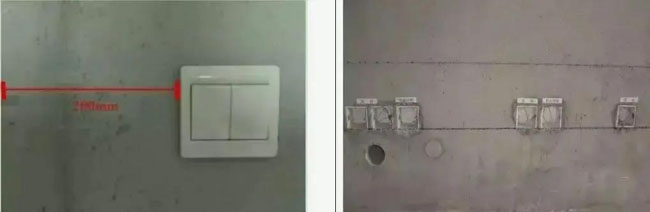

1、門邊開關在開門邊一側，距門洞邊距離為 150~200mm;開關不得安于單扇門后。

2、同一室內安裝的插座高低差不應大于 5mm。

3、成排安裝的開關高度應一致,高低差不大于 2mm。

4、面板水平、垂直偏差不大于 5mm。

A36

明配管要求

1、明配管排列整齊，固定點距離均勻，間距符合規范要求。

2、兩根以上明配鋼管并列吊掛安裝時，采用門架式懸吊安裝。

3、管路敷設彎曲、平直、間距均勻。

4、水平或垂直敷設時，其允許偏差為 1.5‰，全長偏差不應大于管內徑的 1/2。

5、在終端、彎頭中點、或柜、臺、箱、盤等邊緣 150-500mm 處增設固定點。連接處不應有松動、脫落、縫隙過大等缺陷。

A37

金屬軟管配管注意事項

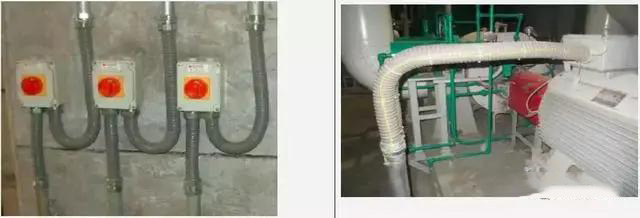

1、金屬軟管引入設備時，動力工程不宜大于 0.8 米，照明工程不宜大于 1.2 米。

2、可彎曲金屬導管或柔性導管與剛性導管或電氣設備、器具間的連接應采用專用接頭;

3、防液型可彎曲金屬導管或柔性導管的連接處應密封良好,防液覆蓋層應完整無損。

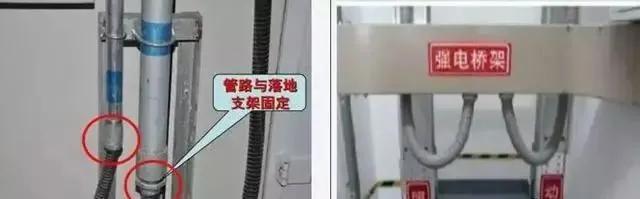

4、金屬軟管與電纜橋架連接時從橋架側面引出，采用專用接頭絲扣連接。

A38

金屬軟管配管注意事項

1、同一區域的金屬軟管到設備的預留長度、彎曲弧度應一致，走向應整齊美觀。

2、不得利用金屬軟管作為接地導體，必須進行跨接接地，跨接接地線隨金 屬軟管進行綁扎。
