電氣裝修中，導線的連接是電工的基本操作技能之一。導線連接質量的好壞，直接關系到線路和設備是否可靠、安全的運行。

當導線不夠長或要接分接支路時，就要進行導線與導線的連接，常用的導線線芯有單股、7股、11股等多種，連接方法隨芯線的股數不同而異。對導線連接基本要求是：電接觸良好，有足夠的機械強度，接頭美觀，絕緣恢復正常。

一、單股銅導線的連接

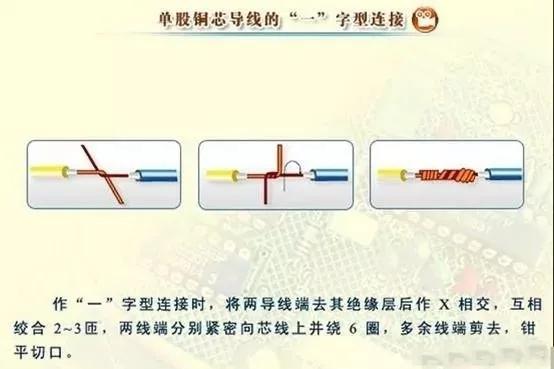

1、單股銅導線的“一”字型連接

小截面單股銅導線連接方法：先將兩導線的芯線線頭作X形交叉，再將它們相互纏繞2～3圈后扳直兩線頭，然后將每個線頭在另一芯線上緊貼密繞5～6圈后剪去多余線頭即可。

大截面單股銅導線連接方法：先在兩導線的芯線重疊處填入一根相同直徑的芯線，再用一根截面約1.5mm的裸銅線在其上緊密纏繞，纏繞長度為導線直徑的10倍左右，然后將被連接導線的芯線線頭分別折回，再將兩端的纏繞裸銅線繼續纏繞5～6圈后剪去多余線頭即可。

不同截面單股銅導線連接方法：先將細導線的芯線在粗導線的芯線上緊密纏繞5～6圈，然后將粗導線芯線的線頭折回緊壓在纏繞層上，再用細導線芯線在其上繼續纏繞3～4圈后剪去多余線頭即可。

2、單股銅導線的分支連接

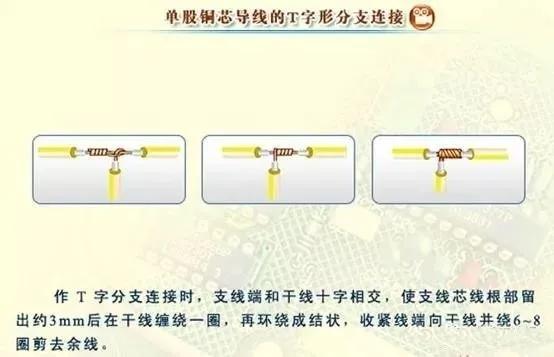

(1)單股銅導線的T字分支連接
將支路芯線的線頭緊密纏繞在干路芯線上5～8圈后剪去多余線頭即可。對于較小截面的芯線，可先將支路芯線的線頭在干路芯線上打一個環繞結，再緊密纏繞5～8圈后剪去多余線頭即可。

(2)單股銅導線的十字分支連接

將上下支路芯線的線頭緊密纏繞在干路芯線上5～8圈后剪去多余線頭即可?？梢詫⑸舷轮沸揪€的線頭向一個方向纏繞也可以向左右兩個方向纏繞。

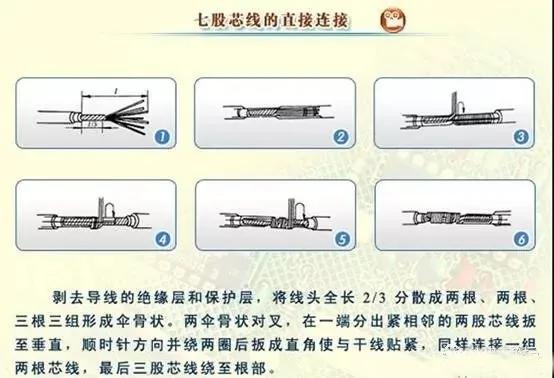

二、多股銅芯線的直線連接

基本操作步驟：剖削硬線絕緣層、散開芯線、對叉?zhèn)阈涡揪€頭、分組纏繞線頭、鉗平線頭末端。

注意事項：

1、剝削線芯絕緣層常用工具有電工刀、鋼絲鉗和剝線鉗，可進行削、克及剝削絕緣層。一般4mm以下的導線原則上使用剝線鉗, 使用電工刀剝削時, 不允許用刀在導線周圍轉圈剝削絕緣層，以免破壞線芯。

2、所有銅導線連接后均應掛錫，防止氧化，增加導電率。

3、導線連接后應包裹絕緣層。
