加工要求：

?定點加工制作：機械切割、去除毛刺、除銹并內壁防腐；

?防水套管的翼環應雙面滿焊，且焊縫飽滿、平整、光滑、無夾渣、無氣泡、無裂紋等現象，并及時清除焊渣；

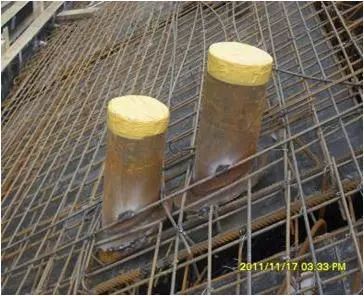

?套管內采用軟性物填充嚴密，端部用封口膠帶封閉保護。

套管定位：

?套管定位應準確（含標高和平面定位）；

?長距離管道連續穿梁（墻）時需彈線（或采用激光投線儀）控制管道中心線；

?排水管道連續穿墻（梁）套管需考慮管道找坡因素確定標高;

?不得破壞其他工種的成品，不得私自切斷鋼筋；

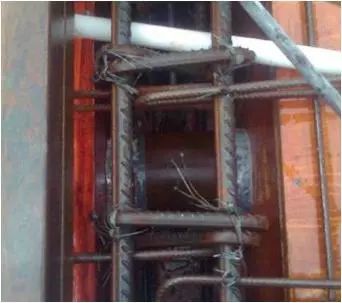

?在混凝土澆筑過程中必須有安裝人員旁站守護以防止預埋套管移位 。

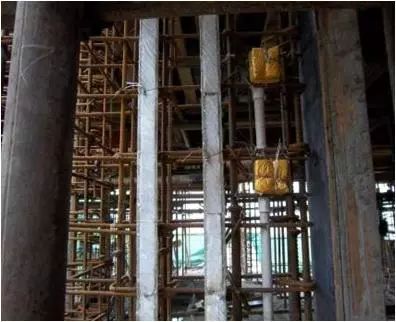

套管定位準確，封堵可靠；管模拆除時間把握恰當，確保拆除后成型較好。

套管長度：

?穿內墻（梁）套管長度同墻（梁）厚；穿越外墻時需平內外側裝飾面（裝飾階段采用UPVC管段來延長調節配合抹灰、保溫、飾面收口）；穿樓板套管下口平板底，上口高出建筑完成面20mm（用水房間需高出建筑完成面50mm）；

?穿地下室擋土墻：套管長度應考慮防結露保溫板和防水保護墻的厚度。套管長度=墻厚+防結露苯板（如有）+保護墻。

?穿地下室頂板：套管長度=頂板厚+剛性防水保護層厚度；

? 穿屋面和露臺：套管長度應考慮防水保護層、保溫層、找坡回填層、剛性層等因素，長度應高出完成面250 mm，以便于防水肩施工；?穿下沉衛生間：套管長度應考慮回填層因素，套管應高出衛生間樓層裝飾完成面50mm。

?（備注：以上情況套管與室內側墻面、板頂平，套管加工時需注意止水翼環應位于板中位置。）

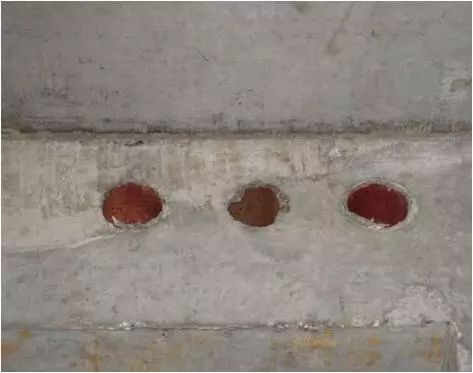

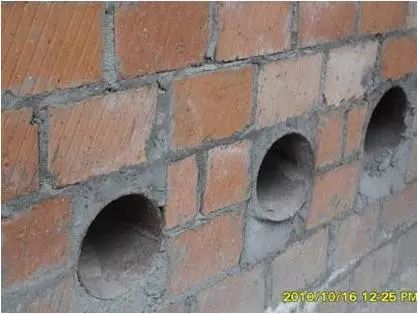

普通穿內墻（梁）套管長度同墻（梁）厚

地下室頂板防水保護層施工完成后套管狀況（穿地下室頂板套管長度應考慮頂板防水保護層厚度）

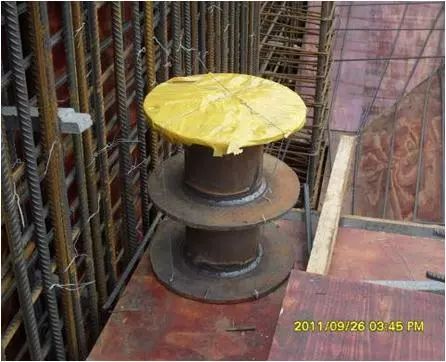

穿屋面(含斜屋面)、露臺防水套管長度應考慮高出建筑完成面250mm，便于防水肩施工。

地下室外墻套管考慮防水保護層厚度，便于防水施工收口及后期管道安裝。

地下室擋土墻防水保護層施工完成后狀況

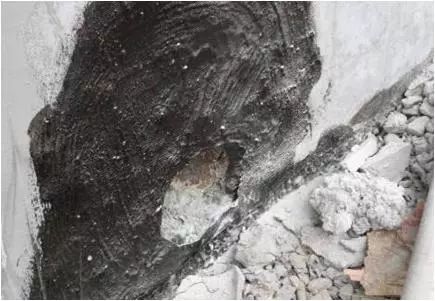

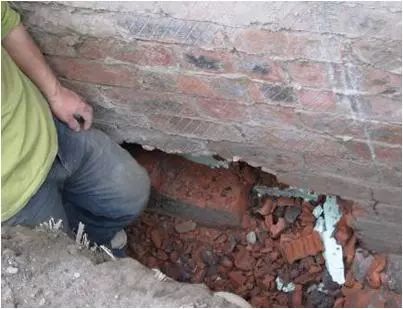

外墻防水套管長度未考慮防水保護層厚度，在防水施工完成后又到處敲打保護墻及保護板找尋套管，對防水層造成破壞。

成排套管組合式預埋：

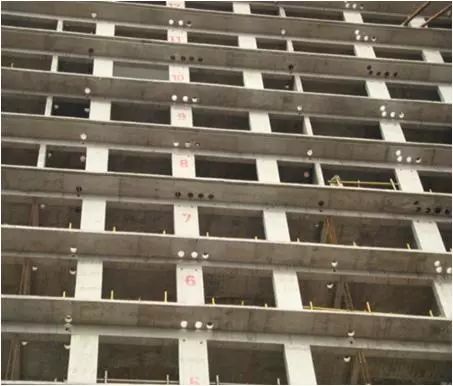

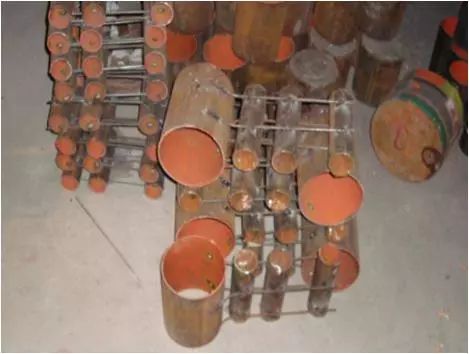

連續穿墻成排套管可采取批量組合式預制方式來保證預埋套管間相對定位的準確性。

反梁套管預埋：

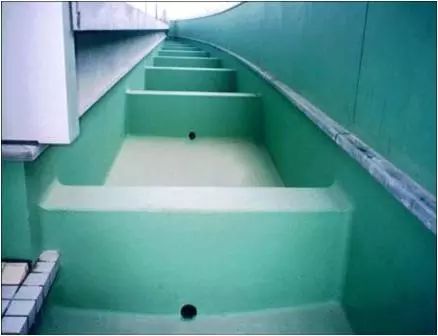

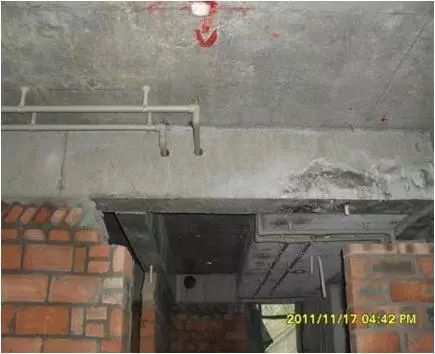

上翻梁上預埋套管滿足屋面排水要求（衛生間上翻梁套管預埋還需兼顧排水管道找坡標高控制要求）。

墻槽制安：

1、建議采用De50PPR管從中間剖成兩半留槽（需覆膜便拆）；

2、冷熱水管道間距控制在150mm左右，避免共槽敷設，同時便于冷熱水混合龍頭安裝及管道交叉處理。

3、槽模直接綁扎在鋼筋表面或釘在木模板上便于控制留槽深度。

4、如采用大鋼模，因模板定位具有唯一性，故可選用矩管點焊在模板上以保證預埋的準確性和提高效率。

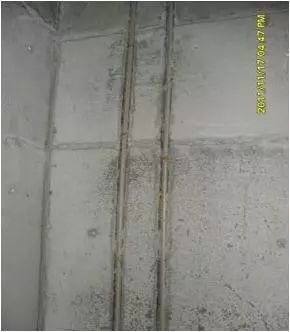

墻槽安裝效果

孔模制安：

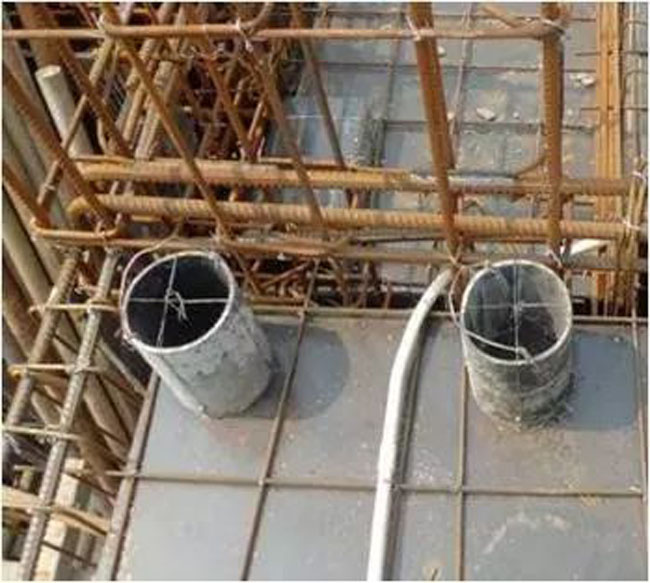

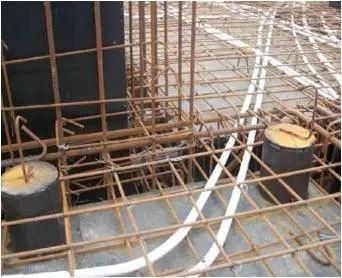

單立管孔模：

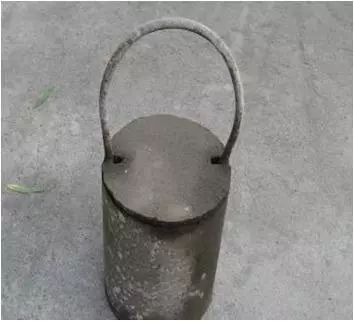

鋼質孔模：結實耐用，表面需清理干凈并刷脫模劑。

PE管材孔模：輕便耐用，變形后應及時更換。

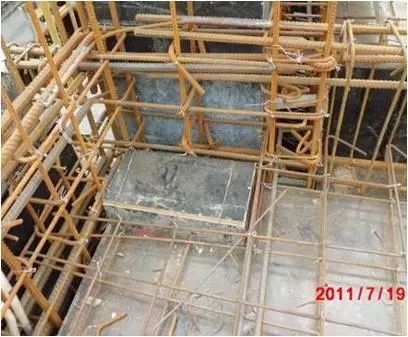

成排留洞孔模：

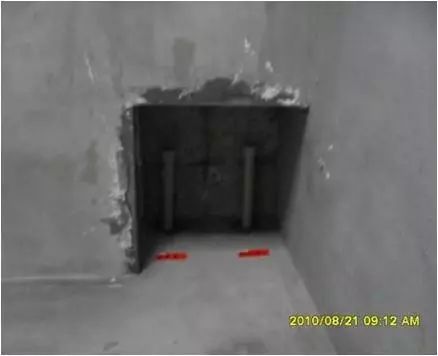

兩組及以上相鄰立管留洞可采用預制矩形孔模留設，后期管道安裝完成后進行吊洞處理。（如排水立管和專用通氣立管、管道井內分區給水立管、消防立管等）

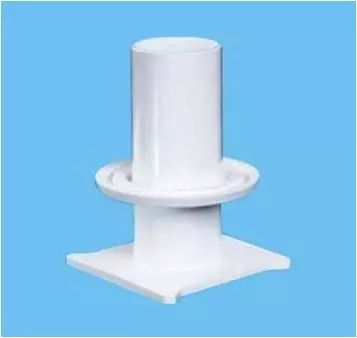

直埋排水止水節應用

隔層排水衛生間衛生器具及地漏排水支管穿樓板推薦采用直埋UPVC止水節方式以減少后期吊洞工作量及滲漏隱患，但直埋需確保定位準確。

排水管道預埋

地下室底板內長距離排水管道預埋需配合鋼筋綁扎及時完成（如車道截水溝排水管、自動扶梯底坑排水管、下沉庭院引入集水坑的排水管等），以免面筋綁扎完成后導致預埋困難。長套管應注意對端部進行臨時封堵避免堵塞。

人防套管預埋

人防地漏防爆波預埋：采用熱鍍鋅鋼管，地漏一次性預埋到位。

人防給水套管：管徑小于DN150的套管采用普通剛性防水套管，管徑大于等于DN150的套管采用人防密閉套管(此為成都做法，其他公司需結合地方要求)。

電纜橋架穿人防防護區隔墻處采用人防套管過渡方式，套管需排列整齊；

結構設計配合

同層排水衛生間采取結構局部降板形式，以解決浴霸安裝及沿天棚敷設給水管道的引入問題；

整體降板衛生間采取結構局部上翻折板處理（300*300），以解決沿天棚敷設給水管道的引入問題；

通風系統預留預埋

剪力墻上正壓送風口采用定型模具進行預留，模具必須具備足夠的強度（優先推薦定型鋼模，如采用木模需支撐牢靠），以免澆筑過程中導致洞口變形；因風口留洞較大，故建議由土建負責預留，安裝配合提供定位尺寸并現場復核預埋情況避免遺漏。

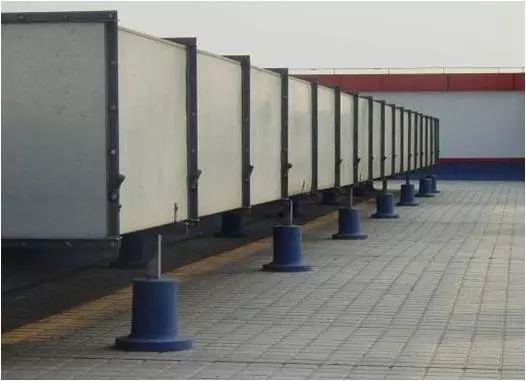

屋面通風管道型鋼支架在防水施工前安裝到位，便于防水墩臺澆筑及防水收口。（屋面其他管道支架可參照此要求執行）

典型問題分析

套管過大與管道尺寸不匹配

穿梁套管過于集中，影響結構安全

穿屋面未用防水鋼套管

穿剪力墻(梁) 采用塑料套管易變形

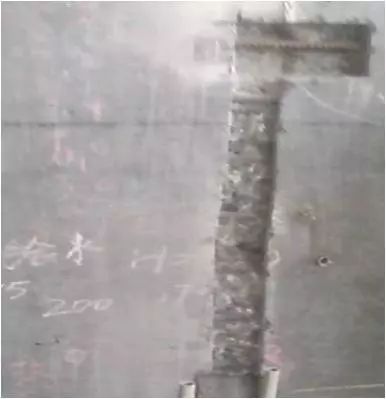

剪力墻未事先壓槽，后期切割開槽埋管宜損傷鋼筋。

PPR管道直接埋設在鋼筋混凝土結構層內，不符合規范要求。

套管預埋未考慮外墻保溫層及裝飾層厚度，導致后期安裝困難。

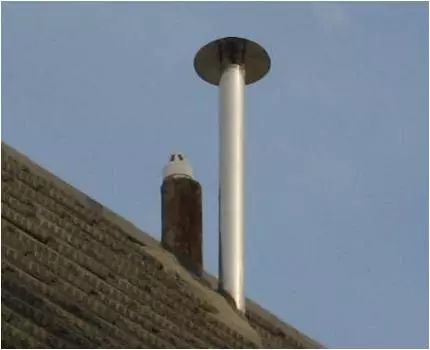

別墅穿斜屋面套管過長，安裝效果差，套管應以上口高出屋面瓦5cm為宜。

下沉式衛生間給水支管在回填層內敷設，易因杠桿原理作用而破壞防水，滲漏隱患大，不作推薦。

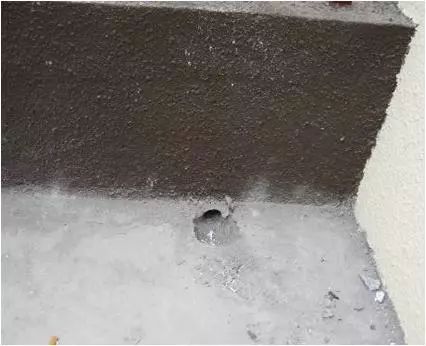

陽臺側排水安裝方式錯誤，且洞口過低效果差。應采用側排雨水口。
