一、砼結構板內PVC管/盒的施工

工序流程

圖紙固化→線盒定位、固定→線管敷設、固定→隱蔽驗收→澆砼時值班看護→線管、盒清理 →線管疏通→管內穿引鐵絲→線盒標識→弱電線管移交

控制要點

圖紙固化、線盒定位、線管敷設、弱電線管移交共四個方面

工序流程圖文解析：

1、線盒固定牢固、排列整齊、預留接口方向準確

2、線管彎曲半徑符合要求、上下交叉合理

3、線管隱蔽前監理復核坐標，進行施工質量驗收

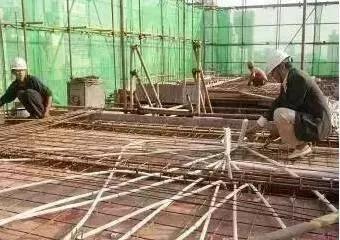

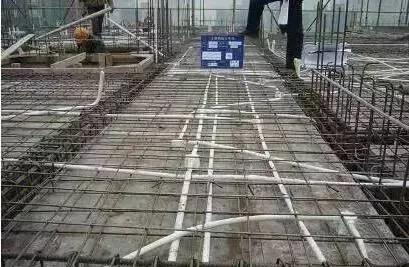

4、線管、盒在澆砼前安裝狀態

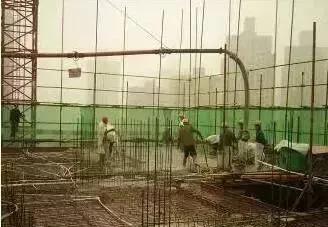

5、澆砼時派專職電工值班看護，保證線盒隱蔽

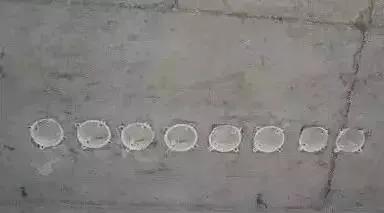

6、后砌墻線管甩口排列整齊，長短一致、間距均勻

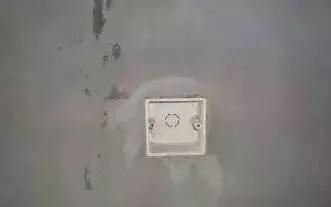

7、線盒排列整齊、間距一致、盒內清潔干凈

8、線盒清理后及時穿引鐵絲，保證管路暢通　

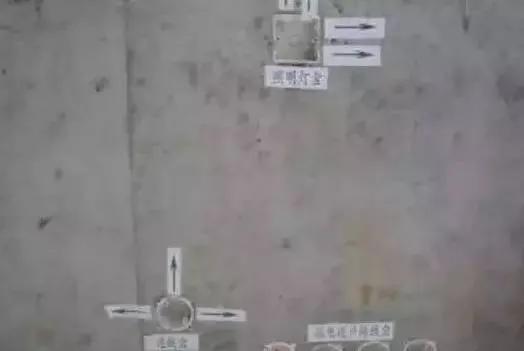

9、線盒標識清楚，便于移交和檢查

二、砼剪力墻內PVC線管/盒的施工

工序流程

墻體內線管預留→預留線盒位標高測定→泡沫板固定→砼墻體內泡沫清理→線盒固定→洞口修補→線盒打磨

控制要點

線管預留位置、泡沫板預埋標高和坐標、線盒安裝共三個方面

工序流程圖文解析：

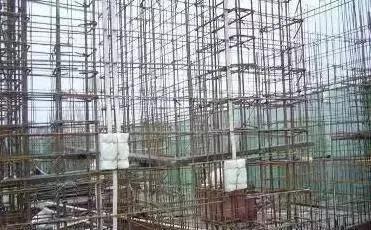

1、砼剪力墻內采用泡沫板預留線盒安裝位置，標高準確

2、砼澆筑完成后預留線盒位的泡沫成型規矩、方正　

3、砼剪力墻上預留泡沫清理完成后，孔洞內干凈整潔　

4、砼剪力墻上PVC線盒安裝，標高準確

5、砼剪力墻上線盒修補， 填塞飽滿、表面平整

6、砼剪力墻上線盒安裝完成后與墻面平齊

三、后砌墻內PVC線管/盒的施工

工序流程

墻體上劃線定位→開槽→垃圾清運→線盒安裝→線管敷設及固定→管線疏通→管口保護→墻槽修補→空鼓檢查和移交→抹灰前線盒成品保護→線盒打磨和清理

控制要點

劃線定位、線盒安裝、空鼓檢查、成品保護共四個方面

工序流程圖文解析：

1、后砌墻上開槽，槽寬度和深度符合要求，割縫順直

2、后砌墻上線盒固定，砂漿填塞飽滿。

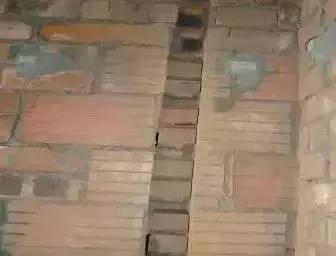

3、后砌墻內PVC暗配管，線管敷設順直

4、PVC線盒內管口成品保護

5、后砌墻線槽修補，全部采用瓜米石填縫，表面平整、無空鼓

6、抹灰完成后，線盒面冒出抹灰面1~2mm　

7、PVC線盒冒出抹灰面打磨,保證線盒面與墻面平整　

8、成排線盒標高一致、線盒面與墻面平齊

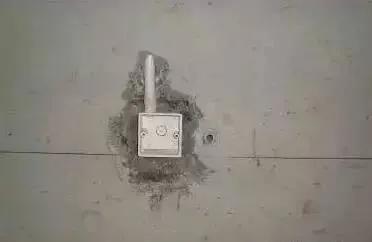

9、墻面括完膩?zhàn)雍?，線盒安裝效果

四、戶內強/弱電箱安裝

工序流程

砌體上留洞→箱體上開孔→箱體坐標和標高復核→箱體安裝、固定→灌漿→配管→箱體成品保護和清理

控制要點

箱體上開孔、坐標和標高復核、灌漿、成品保護共四個方面

戶內強電箱安裝工藝流程圖文解析：

1、砼墻上強電箱預留孔，洞口尺寸滿足箱體安裝要求　

2、后砌墻上強電箱預留孔，洞口尺寸滿足箱體安裝

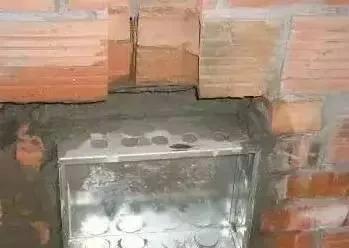

3、后砌體上強電箱固定，采用瓜米石填塞飽滿，箱體安裝標高準確，箱體上開孔符合要求

4、強電箱暗配PVC管排列整齊、線管間距均勻，入箱鎖扣固定牢固　

5、安裝在有保溫要求的砌體上的箱體，應預留保溫板厚度，確保配電箱體與保溫完成后墻面平齊

6、強電箱安裝完成后與裝飾面平齊，標高準確，箱體內干凈整潔

戶內弱電箱安裝工藝流程圖文解析：

1、砼墻上弱電箱預留孔洞，固定牢靠，標高準確　

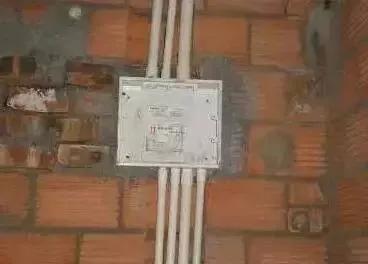

2、后砌體墻上弱電箱瓜米石填塞飽滿，線管開孔位置準確、孔距均勻

3、入箱線管排列整齊、管口封堵嚴密

4、弱電箱安裝完成與裝飾平齊效果

五、強/弱電橋架安裝

工序流程

定位彈線→支架安裝→支架水平、垂直度校驗→橋架安裝、固定、校平→支架接地扁鋼敷設→扁鋼搭接口焊接→扁鋼上接地標識安裝→橋架跨接安裝→橋架標識

控制要點

彈線、支架安裝、橋架安裝、扁鋼安裝、跨接安裝共五個方面

工序流程圖文解析：

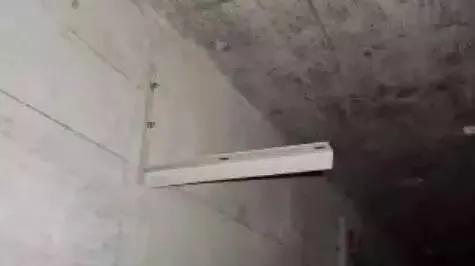

1、激光定位儀，用于橋架支架定位彈線

2、墻體上彈標高控制線

3、橋架支架安裝控制線

4、橋架上預留接管孔，排列整齊、間距均勻

5、預留接管孔與頂板上線盒位對應

6、橋架接縫嚴密、固定牢靠，支架設置合理　

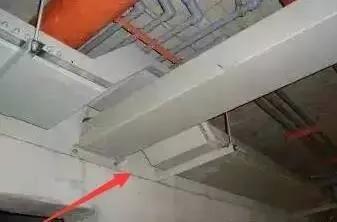

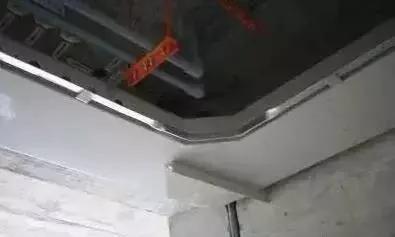

7、橋架過橋彎美觀、規范，避讓合理　

8、橋架過橋處，接地扁鋼制作　

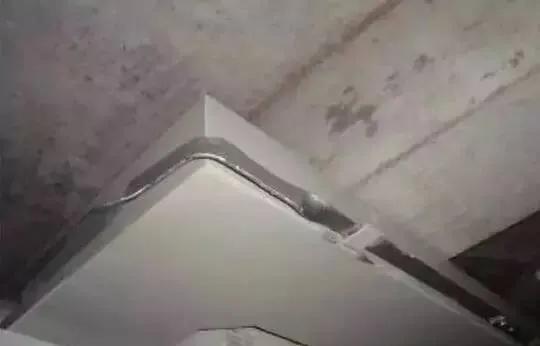

9、橋架翻彎處接地扁鋼制作規范　

10、在單根橋架中間位置增加接地扁鋼固定支座，采用鉚接　

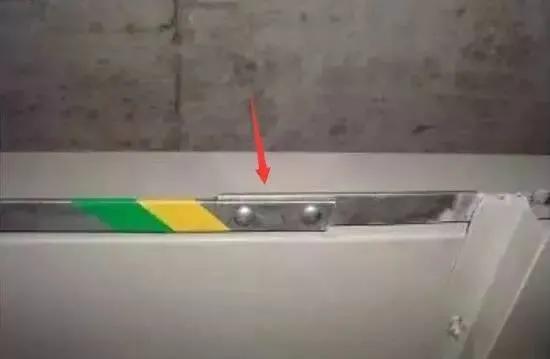

11、橋架支架接地扁鋼采用搭接，螺栓固定牢靠，接地標識清晰、規范

12、橋架標識清晰，張貼規范

13、橋架支架上接地扁鋼，在陰角轉角處的做法

14、橋架支架上接地扁鋼，在陽角轉角處的做法　

15、橋架支架上接地扁鋼，在變徑處的做法

16、橋架接地跨接做法規范

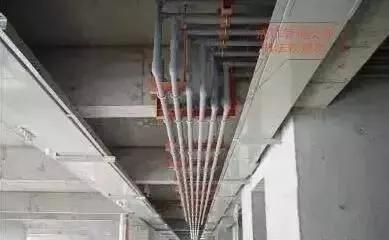

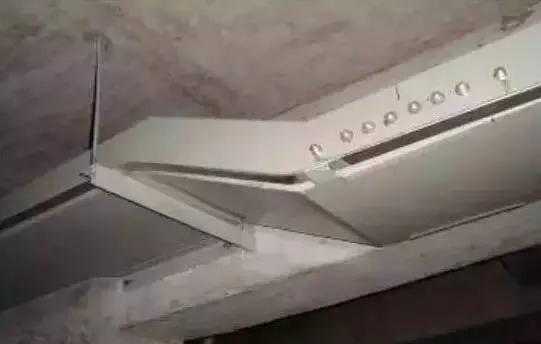

17、公共過道上橋架安裝整體效果圖1

18、公共過道上橋架安裝整體效果圖2

六、防雷接地及等電位施工

工序流程

基礎內樁基引下線施工→接地扁鋼敷設→柱內引下線施工→均壓環焊接→門窗接地施工→等電位箱施工→屋面避雷網焊接→接地電阻測試→接地標識制作和安裝

控制要點

搭接焊縫長度、引下線標記、等電位箱安裝、屋面避雷網施工、接地電阻測試共五個方面

基礎接地施工工序流程圖文解析：

1、基礎接地母線在穿越柱基時，預埋熱鍍鋅接地扁鋼，并與柱內引下線可靠焊接

2、基礎接地母線在穿越擋墻時，預埋熱鍍鋅接地扁鋼，并與墻體內引下線可靠焊接

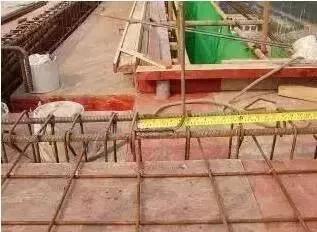

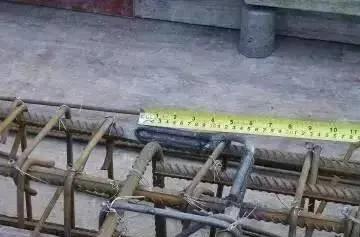

3、埋地接地扁鋼的埋設深度符合設計和規范要求

樓層防雷接地施工工序流程圖文解析：

1、柱內引下線與梁內均壓環可靠焊接，采用雙面焊接，焊縫長度符合規范要求

2、梁內均壓環焊接，采用雙面焊接，焊縫長度符合規范要求

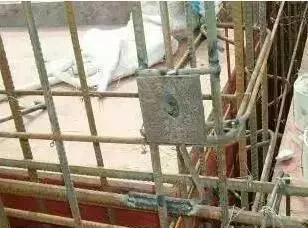

3、外墻鋁合金門窗預留接地連接板，與柱內引下線可靠焊接

4、衛生間等電位用預留接地鋼筋，與均壓環可靠焊接

5、衛生間等電位箱安裝標高準確，與砌體間的填塞采用瓜米石且填塞飽滿

6、等電位箱安裝完成后與墻面平齊，箱內整潔干凈　
