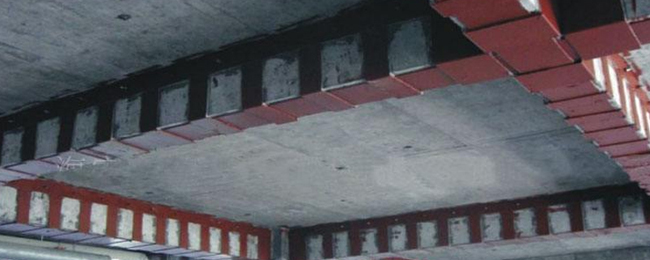

粘鋼加固，用得越來越多，但是粘鋼加固也很容易出現(xiàn)空鼓這一問題，遇到空鼓應(yīng)該怎么辦呢？這個(gè)思維就是錯(cuò)了，真正遇上空鼓，修補(bǔ)了也會(huì)影響結(jié)構(gòu)的整體性。所以應(yīng)該想想如何避免出現(xiàn)空鼓。那么粘鋼加固如何避免空鼓呢？小編就給大家叨叨。

避免空鼓的措施

空鼓的出現(xiàn)會(huì)對粘鋼加固造成不利影響，應(yīng)在粘貼鋼板的過程中采取措施避免。首先，可以從施工角度保證粘鋼膠能夠形成均勻的膠層。鋼板粘貼在梁底、板底等平面位置時(shí)，應(yīng)保證涂抹的膠層中間厚邊緣??；在柱、墻等構(gòu)件上采用豎向粘貼的形式時(shí)，應(yīng)保證膠層上厚下薄。這兩種粘貼方式能夠保證鋼板在后期施加固化應(yīng)力的過程中，膠體能夠形成均勻的厚度，減少空鼓出現(xiàn)的可能。

另一方面，粘鋼加固中的用膠量不足也會(huì)導(dǎo)致空鼓的出現(xiàn)。規(guī)范中要求粘鋼加固粘貼后的膠層平均厚度為2mm-3mm，如果不考慮損耗，理論上每平米鋼板用膠量為1×0.003=0.003立方米，那么是否意味著每平方米鋼板用0.003立方米的粘鋼膠就能滿足需求呢？

事實(shí)上并非如此，在規(guī)范中提到的厚度，是對鋼板施加固化壓力后的膠層厚度。膠層在受到固化壓力的作用下，會(huì)發(fā)生壓縮，若未施加固化壓力，僅靠人工涂抹，膠層很容易出現(xiàn)薄厚不均的情況，膠層過薄易導(dǎo)致空鼓產(chǎn)生。因此實(shí)際施工時(shí)，應(yīng)在涂抹膠層的過程中適當(dāng)增加膠層的厚度，以保證在施加固化壓力時(shí)膠層厚度平均且連續(xù)，避免空鼓的出現(xiàn)。

粘鋼空鼓，有什么危害

在粘鋼加固中，評定質(zhì)量好壞的重要因素之一，就是空鼓是否存在。粘鋼施工完畢需進(jìn)行空鼓檢測，空鼓檢測通過錘擊法或其他方法進(jìn)行，要求有效粘接面積不應(yīng)小于總粘貼面積的95%。當(dāng)單個(gè)空鼓面積不大于10000平方毫米時(shí)，可采用鉆孔注射法充膠修復(fù)，而單個(gè)空鼓面積大于10000平方毫米時(shí)，應(yīng)揭去重貼并重新檢查驗(yàn)收。

鋼板與基材間出現(xiàn)空鼓，必然會(huì)導(dǎo)致二者間膠層的不連續(xù)。鋼板與基材通過粘鋼膠的作用共同受力工作，膠層的缺失會(huì)破壞膠層間的應(yīng)力傳遞，空鼓附近膠層會(huì)形成應(yīng)力集中，隨著荷載的增加易在應(yīng)力集中附近發(fā)生剝離破壞。雖然空鼓可用鉆孔注射法修復(fù)，但鋼板鉆孔會(huì)進(jìn)一步破壞鋼板整體性，減小鋼板截面面積，削弱鋼板承載力。

當(dāng)前文章：粘鋼加固空鼓，你是這幾個(gè)步驟沒到位！
網(wǎng)頁鏈接：http://jinyejixie.com/hangye/jiagu/n17277.html

聲明：本網(wǎng)站發(fā)布的內(nèi)容（圖片、視頻和文字）以用戶投稿、用戶轉(zhuǎn)載內(nèi)容為主，如果涉及侵權(quán)請盡快告知，我們將會(huì)在第一時(shí)間刪除。文章觀點(diǎn)不代表本網(wǎng)站立場，如需處理請聯(lián)系客服。電話：028-86922220；郵箱：631063699@qq.com。內(nèi)容未經(jīng)允許不得轉(zhuǎn)載，或轉(zhuǎn)載時(shí)需注明來源： 創(chuàng)新互聯(lián)
