橋梁裂縫修補(bǔ)，是加固行業(yè)一直研究的課題?；炷两Y(jié)構(gòu)本身的材質(zhì)決定了它極易出現(xiàn)裂縫，有些裂縫是有害的，有些裂縫是無害。對于有害的裂縫，要及時的修補(bǔ)，否則就會造成工程上的傷害。橋梁裂縫修補(bǔ)都有哪些方法呢？

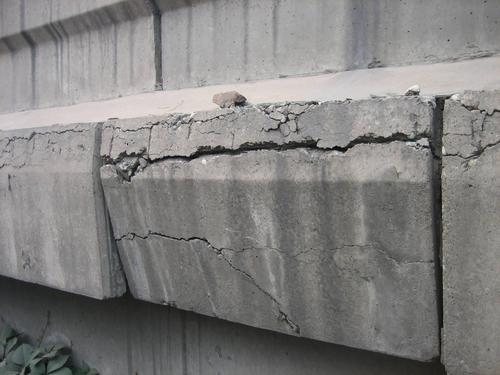

橋梁裂縫修補(bǔ)

結(jié)構(gòu)補(bǔ)強(qiáng)法

因超荷載產(chǎn)生的裂縫、裂縫長時間不處理導(dǎo)致的混凝土耐久性降低、火災(zāi)造成裂縫等影響結(jié)構(gòu)強(qiáng)度可采取結(jié)構(gòu)補(bǔ)強(qiáng)法、錨固補(bǔ)強(qiáng)法、預(yù)應(yīng)力法等。

①粘鋼：將整個鋼板粘貼于待修補(bǔ)的裂縫位置上，使其與原有的混凝土成為整體，從而提高對活荷載的抵抗力。用于粘貼的鋼板厚度一般為4.5 mm～6 mm，而混凝土與鋼板的粘接劑一般采用粘鋼膠。

②灌膠：在混凝土表面與鋼板之間加墊塊等使兩者之間保持一定空隙，并用環(huán)氧樹脂膠泥封閉四周，而后注入環(huán)氧樹脂。同時排出空隙中的空氣。由于是從一方注入因而容易殘留氣泡，施工時一般用木槌隨時敲打鋼板來確定是否灌實。這種施工法雖然費時，但即使混凝土表面不平整也可進(jìn)行施工。

表面封閉修補(bǔ)法

包括表面涂抹和表面貼補(bǔ)法。表面涂抹適用范圍是漿材難以灌入的細(xì)而淺的裂縫，深度未達(dá)到鋼筋表面的發(fā)絲裂縫，不漏水的裂縫，不伸縮的裂縫以及不在活動的裂縫。通常在混凝土表面沿寬度較小的裂縫涂抹樹脂保護(hù)膜，在裂縫寬度有可能變動時，可采用具有跟蹤性的焦油環(huán)氧樹脂等材料。在裂縫多而且密集或者混凝土老化、砂漿離析的結(jié)構(gòu)物上也可大面積涂抹保護(hù)膜。表面貼補(bǔ)法一般用于大面積漏水的防滲堵漏。

鑿深槽修補(bǔ)法

寬度小于0.3mm，深度較淺的裂縫、以及小規(guī)模裂縫的簡易處理可采用取開V型槽：先沿裂縫鑿一條深槽，槽形根據(jù)裂縫位置和填補(bǔ)材料而定，然后在槽內(nèi)嵌補(bǔ)各種黏結(jié)材料，如環(huán)氧砂漿、瀝青、甲凝等，作業(yè)簡單，費用低。

表面噴漿法

在經(jīng)鑿毛處理的裂縫表面，噴射一層密實而且強(qiáng)度高的水泥砂漿保護(hù)層來封閉裂縫的一種修補(bǔ)方法。根據(jù)裂縫的部位、性質(zhì)和修補(bǔ)要求與條件，還可采用無筋素噴漿修補(bǔ)方法。

打箍加固封閉法

當(dāng)鋼筋混凝土產(chǎn)生主應(yīng)力裂縫時，可采用在裂縫處加箍使裂縫封閉的方法。箍可用扁鋼焊成或圓鋼制成，可以直箍也可以斜箍。其方向應(yīng)和裂縫方向垂直。箍與梁的上下面接觸處可墊以角鋼或鋼板。角鋼或鋼板面積及箍的橫截面積，按修補(bǔ)加固部位主應(yīng)力的大小、箍的安全應(yīng)力及混凝土的抗壓強(qiáng)度通過計算確定。

仿生自愈合法

仿生自愈合法是一種新的裂縫處理方法，它模仿生物組織對受創(chuàng)傷部位自動分泌某種物質(zhì)，而使創(chuàng)傷部位得到愈合的機(jī)能，在混凝土的傳統(tǒng)組分中加入某些特殊組分，在混凝土內(nèi)部形成智能型仿生自愈合神經(jīng)網(wǎng)絡(luò)系統(tǒng)，當(dāng)混凝土出現(xiàn)裂縫時分泌出部分液芯纖維可使裂縫重新愈合。

橋梁裂縫修補(bǔ)，用到最多的加固方法可能是結(jié)構(gòu)補(bǔ)強(qiáng)法。結(jié)構(gòu)補(bǔ)強(qiáng)法，需要用到粘鋼和灌膠，這里面就會遇到加固材料的問題，在這里面，加固材料的好壞直接決定了加固效果。所以很多時候大家挑選加固材料的時候，一定要注意質(zhì)量的綠色安全問題。

當(dāng)前題目：橋梁裂縫的修補(bǔ)方法，這里齊全！
新聞來源：http://jinyejixie.com/hangye/jiagu/n17210.html

聲明：本網(wǎng)站發(fā)布的內(nèi)容（圖片、視頻和文字）以用戶投稿、用戶轉(zhuǎn)載內(nèi)容為主，如果涉及侵權(quán)請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網(wǎng)站立場，如需處理請聯(lián)系客服。電話：028-86922220；郵箱：631063699@qq.com。內(nèi)容未經(jīng)允許不得轉(zhuǎn)載，或轉(zhuǎn)載時需注明來源： 創(chuàng)新互聯(lián)
