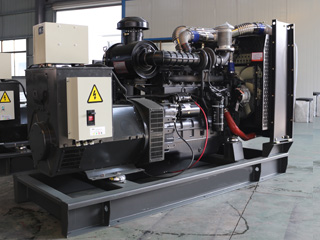

康明斯發電機廢氣渦輪增壓器如何拆卸?今天小編就來帶您一起了解康明斯發電機廢氣渦輪增壓器拆卸的步驟。

在拆卸前可將壓氣機殼、中間殼及無葉渦殼三者的相互位置做好標記，以便在裝屺時安裝到原始位置。拆卸過程按如下步驟進行。

①分別松開壓氣機殼、無葉渦殼與中間殼上的固緊件，取下兩只殼體。若兩只體與中間殼配合較緊時，可用橡膠或木質槌沿殼體四周輕輕敲打，取下殼體時要細心，不能使殼體在軸線方向上產生傾斜，以免碰上壓氣機及渦輪葉片的頂尖部分或碰毛殼體相應的內側表面。

②將渦輪轉子軸和葉輪出口處六角凸臺夾在臺虎鉗上，識別或做好自鎖螺母、渦輪轉子軸及壓氣機葉輪相互位置的動平衡標記。松開自鎖螺母并將其擰下，將壓氣機葉輪從渦輪轉子軸上輕輕拔出。若拔不出，則可將附有轉子的中間殼從臺虎鉗上取下后，倒置過來，將壓氣機葉輪部分浸沒在裝有沸水的盆內，稍待片刻后即可將葉輪從轉子軸上順利取下。

③取出壓氣機葉輪后，用手托住渦輪葉輪，把附有渦輪轉子軸的中間殼從臺虎鉗上取下置于工作臺上。用手輕輕壓渦輪轉子軸在壓氣機端的螺紋中心孔端面，取出渦輪轉子軸。取出轉子軸時應十分小心，切不可將轉子軸上螺紋碰及浮動軸承內孔表面。

④用圓頭鉗取下中間殼內壓氣機端的孔用彈性擋圈，并用兩把螺釘旋具取下壓氣機端氣封板，并從中間殼上取出擋油板、壓氣機端推力片和隔圈，再從壓氣機端氣封板中壓出軸封，然后在手指上套上兩個用細鐵絲做成的圓環，取出軸封上的兩個彈力密封環。

⑤用平口螺釘旋具壓平推力軸承上鎖片的翻邊，先擰下4只六角螺栓，然后取出推力軸承及另一片推力片。

⑥用尖頭鉗取出壓氣機端軸承孔中彈簧卡環，再從軸承孔中取出推力環及浮動軸承，然后仍在壓氣機端方向用尖頭鉗從軸承孔中取出該浮動軸承另一端的彈簧卡環。但要特別注意不要使彈簧卡環擦傷軸承孔的表面。

⑦用尖頭鉗取出中間殼在渦輪端軸承孔中的彈簧卡環，然后取出推力環和浮動軸承。再在渦輪端方向用尖頭鉗取出設在浮動軸承另一端的彈簧卡環，但要特別注意，在取出上述兩個彈簧卡環時不要擦傷軸承孔及彈性密封環座孔的表面。
