2018年4月10日公安部（現應急管理部）下發了公消［2018］57號文，即“關于印發《建筑高度大于250米民用建筑防火設計加強性技術要求（試行）》的通知”，通知強調相關部門需要落實的兩項工作：一、強化屬地管理，對符合條件的超高層建設工程所采取的“更加嚴格的防火措施”，要由各消防總隊組織專家評審；二、嚴格專家評審，各消防總隊?wèi)?yīng)在落實該《建筑高度大于250米民用建筑防火設計加強性技術要求（試行）》（以下簡稱“《加強性技術要求》”）的基礎上，結合當?shù)販缁鹁仍芰η闆r，對消防設計內容進行全方位技術審查，確保所采取的更加嚴格的防火措施能夠切實增強超高層建筑火災時的自防自救能力。

大于250m的超高層建筑內，人員眾多、疏散困難，消防設備電源的可靠性至關重要，《加強性技術要求》第二十四條對消防設備的負荷分級和應急電源保障提出了更加嚴格的要求，即消防用電應按一級負荷中特別重要的負荷供電。應急電源應采用柴油發電機組，柴油發電機組的消防供電回路應采用專用線路連接至專用母線段，連續供電時間不應小于3.0h。
大于250 m的民用建筑消防負荷供電措施分析
民用建筑消防負荷采用專用線路、設置專用母線段的措施

根據建筑性質、類別、規模不同，普通民用建筑中的消防負荷劃分為一、二、三級，其中，對一級負荷應采用雙重電源供電，對其余等級的負荷，電源要求相對降低。為了提高消防設備供電可靠性，GB 50016-2014《建筑防火設計規范》（2018年版）第10. 1. 6條、第10. 1. 8條，要求采用專用線路雙電源末端自動切換供電。

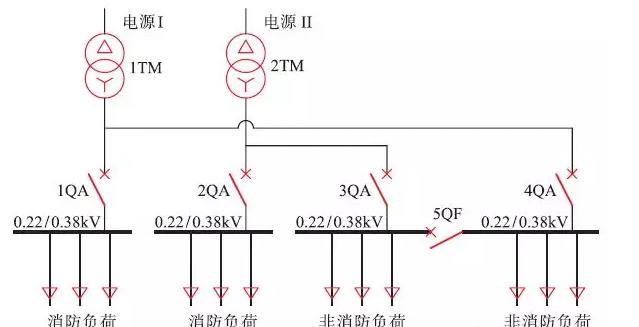

GB 50016 - 2014（2018年版）第10. 1. 6條，消防用電設備應采用專用的供電回路，當建筑內的生產、生活用電被切斷時，應仍能保證消防用電。該條強調供電回路專用，主要目的是為了保證消防供電線路的可靠性。條文說明里給出了目前國內建筑電氣工程中常見的低壓配電系統主接線方案，根據消防、非消防負荷是否分組設計，將系統劃分為不分組設計和分組設計方案。其中，不分組設計方案的特點是系統簡單，但消防負荷受非消防負荷故障的影響較大；分組設計方案中，消防負荷相對獨立，主接線相對復雜，消防負荷受非消防負荷故障影響較小，分組設計方案接線見圖1、圖2。



圖1




圖2

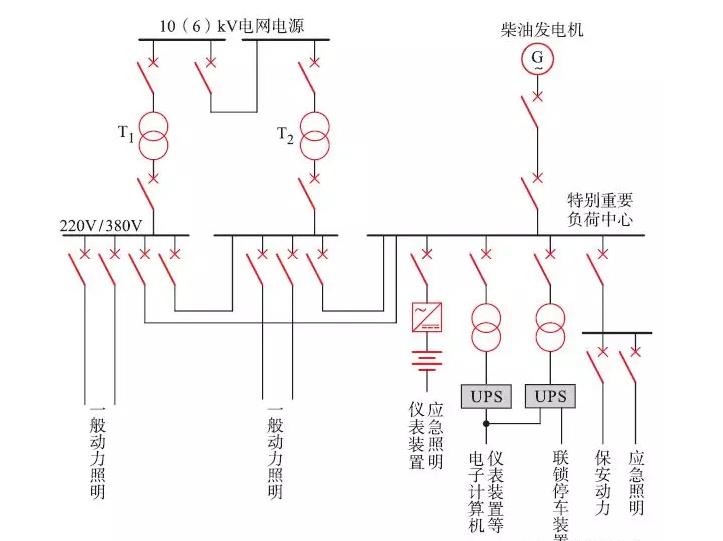

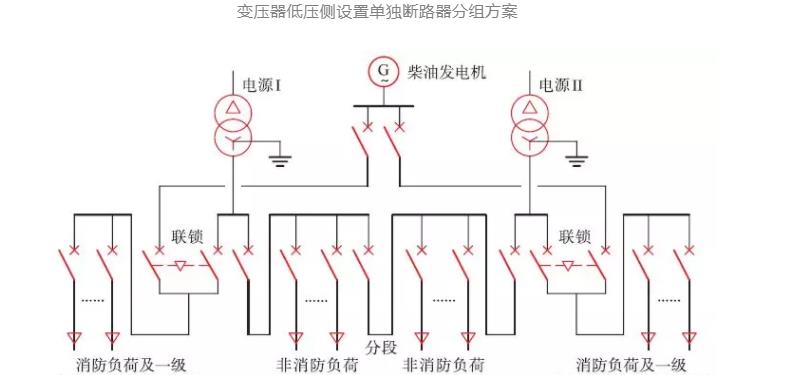

圖1是從變壓器低壓側封閉母線處，通過設置單獨的主斷路器將消防電源分出，形成獨立系統（專用母線段）。圖2是利用低壓柴油發電機組作為消防設備的備用電源時，采用專用線路，并將消防負荷和一級負荷中特別重要的負荷設于同一專用母線段的接線方案。這兩種分組設計的接線方案，均具有供電可靠性較高的特點，即當設置于其他母線段的生產、生活用電（非消防負荷）被切斷時，仍能保證專用母線段上的負荷用電。

針對建筑高度大于250m的民用建筑，影響應急 / 自備柴油發電機組的電壓等級確定的因素包括用電負荷的電壓等級、機組容量、供電距離等，超高層建筑應急 / 自備柴油發電機組電壓等級的選擇一般原則為：供電距離在300m以內、只需要向低壓用電設備供電、機組不需并機運行或并機后總?cè)萘坎淮笥?200kW時，采用低壓0.4kV機組；供電距離在250~400m時，需要進行經濟技術比較來確定采用低壓0. 4kV或中壓10kV柴油發電機組；當需要向高壓用電設備供電，或供電距離大于400m，或多臺大容量機組需要并機運行時，應采用10kV柴油發電機組。
