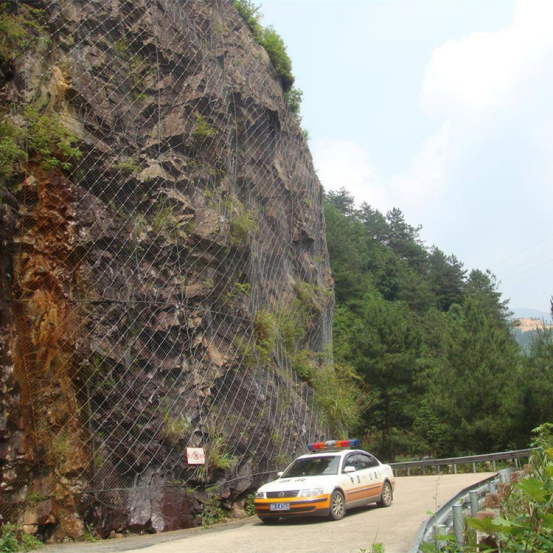

GTC/65B主動防護網說明：GTC/65B主動防護網采用DO/08/250柔性材料，通過錨桿、鋼柱、支護索和拉錨索在邊坡上形成柵欄石網，從而形成攔截活石的邊坡柔性防護體系，其作用是攔截和堆積邊坡崩塌。

主要組成部分

1.鋼絲繩網

(1)鋼絲繩質量應合適(制繩用鋼絲繩)(GB∕T8919)的要求，其中鋼絲繩的鍍鋅量應合適B類鍍鋅鋼絲繩的要求，抗拉強度不小于1770MPa，斷裂拉力不小于40KN(φ8mm鋼絲繩)，或不小于20KN(φ6mm鋼絲繩)。

(2)根據施工需要，網格的邊緣長度為200 mm。

(3)鋼絲繩編織應適合下列要求；編織成網的鋼絲繩不得有斷絲或拆絲現象；交叉接頭應固定緊固件；接頭應用搭接件壓緊，不得漏掉，從鋼絲繩中漏出的搭接件長度不得短于為10毫米；編織網時機械壓緊扣件和搭接件，一般情況下不得切割或破壞；網的形狀應光滑，繩索不得有結變形現象。

(4)搭接長度不小于35 cm，外徑不大于3 cm，壁厚不小于3mm。

(5)鋼絲繩網交點處的緊固件厚度不小于2mm，GTC≤65B主動保護網和鍍鋅層厚度不小于8um。

(6)織造用緊固件的材料、結構尺寸和沖壓工藝必須保證滑動力(抗位錯能力)不小于5kN，拉力不小于10 kN，鍍鋅層厚度不小于8um。

2.GTC/65B主動防護網網

由直徑不小于2.2毫米的熱鍍鋅鋼絲制成，網孔為50毫米*50毫米鋼絲網。，鋼絲應符合通用低碳鋼絲繩(GB/T343)的要求。

3.鋼柱

鋼柱是由不同規格的I-梁(或H-梁)制成的，公路邊坡柔性防護系統部件"(JT/T528-2004)，選用16鋼。鋼的尺寸、形狀、重量和允許偏差均符合GB-1706"熱軋I-Steel的尺寸、形狀、重量和允許偏差的技術要求。鋼柱的一般情況應是防腐的，熱鍍鋅和鍍鋅厚度不應小于8μm。

4.減壓環

主要配置如下：

(1)減壓環模型：φ18鋼絲繩配有GS-8001減壓環。

(2)減壓環由熱軋鋼板制成，其質量是根據"碳結構鋼和低合金結構熱軋薄板和帶鋼"(GB-T 912)的技術要求制造的，鍍鋅防銹、鍍鋅厚度不小于8um。

5.GTC/65B主動防護網縫紉繩

縫紉繩采用直徑不小于φ8的鋼絲繩，鋼絲繩的質量應適合(制繩用鋼絲繩)(GB/T 8919)。

6.錨拉繩、支撐繩，上下錨拉繩采用φ16鋼絲繩，上下支撐繩采用雙股φ12鋼絲繩，錨拉繩、支撐繩質量應符合（制繩用鋼絲繩）（GB/t8919）的要求。

7.基礎螺栓為Φ18，長度不小于1m，彎曲80mm。
