搞音視頻開發好些年，分享過許多博客文章，比如：前幾年發布的《FFmpeg Tips》系列，《Android 音頻開發》系列，《直播疑難雜癥排查》系列等等。最近想把多年來開發和優化播放器的經驗也分享出來，希望能幫助到音視頻領域的初學者。第一期文章要推出的內容主要涉及到播放器比較核心的幾個技術點，大概的目錄如下：

按需規劃網站可以根據自己的需求進行定制，成都做網站、成都網站設計、成都外貿網站建設構思過程中功能建設理應排到主要部位公司成都做網站、成都網站設計、成都外貿網站建設的運用實際效果公司網站制作網站建立與制做的實際意義

1. 播放器技術分享（1）：架構設計

2. 播放器技術分享（2）：緩沖區管理

3. 播放器技術分享（3）：音畫同步

4. 播放器技術分享（4）：首開時間

5. 播放器技術分享（5）：延時優化

本篇是系列文章的第三篇，主要聊一聊播放器的音畫同步。

1 概述

首先，我們給出音畫同步的定義：

音畫同步是指播放器正在渲染的每一幀畫面和正在播放的每一段聲音都是嚴格對應起來的，不存在人耳和肉眼可以分辨出來的偏差。

2 時間戳

機器沒有眼睛也沒有耳朵，那它是如何去感知視頻文件中的某一幀視頻數據跟某一幀音頻數據是屬于 同一時間 的呢 ？

現實生活中，判斷兩件事情是否同一時刻發生的方法就是記錄并且比較事件發生的日期時間，同樣，我們可以在音頻和視頻數據“生產”出來的時候，為數據標記上一個“時間戳”，代表著它的出生時間。由此，播放器就知道如何判斷了。

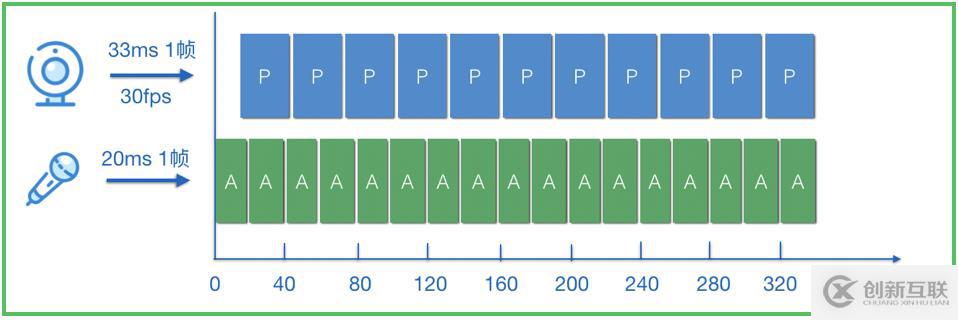

如圖所示，音視頻在采集（生產）的時候，就給每一幀都打上 “時間戳”（注意，音視頻的時間戳需要使用一個共同的時間戳基準），假設以音頻開始采集時刻的系統絕對時間點作為時間戳 0 點，假設音頻 20ms 采樣一幀，視頻幀率 30fps -> 即 33ms 產生一幀，那么，視頻幀和音頻幀的時間戳大致的遞增規律為：

視頻幀：10，43，76，109，142，……

音頻幀：0，20，40，60，80，120，……

注：實際上數據采集不會這么 “均勻”，會有略微的浮動。

如此一來，播放器就可以通過附加在音頻和視頻幀上的時間戳信息，感知到音頻幀和視頻幀的 “相對關系”，實現音畫同步就輕而易舉了，判斷方法如下；

音畫同步的方法：判斷視頻與音頻幀的時間戳差值，是不是在一定的 “閾值” 范圍內，如果是，則可以渲染/播放，否則就 “等” 到合適的時間。

3 音畫同步的 “閾值”

由于音視頻是分開采集的，所以它們的時間戳不可能完全對應得上，因此，只要在一個合理的 “閾值” 范圍內即可認為是同步的。那么，這個 “閾值” 是怎么定義的呢 ？

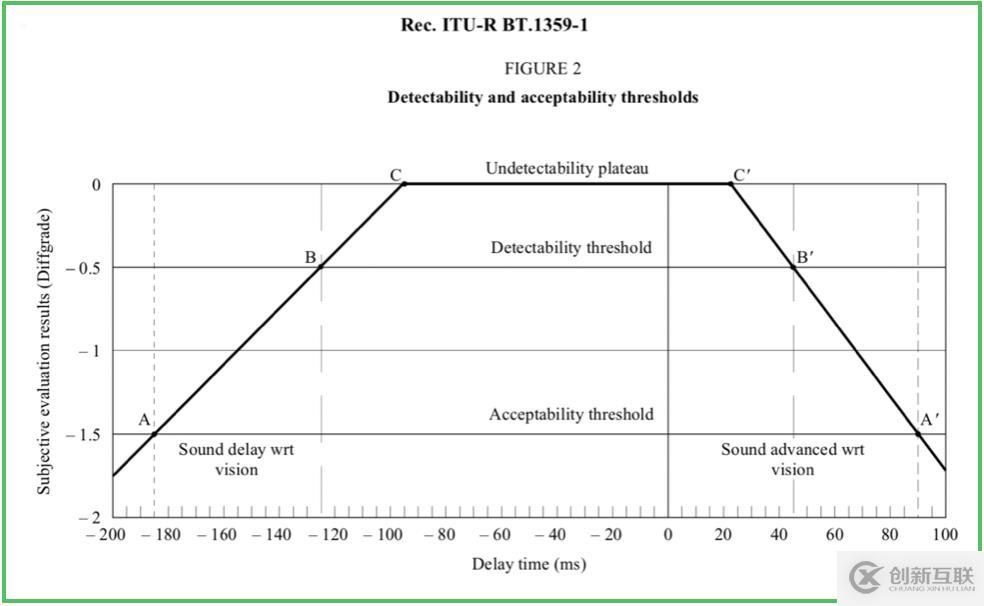

如圖所示，這個 “閾值” 有一個國際標準定義了它，叫做：RFC-1359，它是這么定義的：

1. 無法察覺：音頻和視頻的時間戳差值在：-100ms ~ +25ms 之間

2. 能夠察覺：音頻滯后了 100ms 以上，或者超前了 25ms 以上

3. 無法接受：音頻滯后了 185ms 以上，或者超前了 90ms 以上

有了這個國際標準和經驗值，我們做音畫同步取的閾值就不用瞎猜了～～

4 音畫同步的實現

音畫同步的實現策略一般有 3 種：

1. 視頻同步到音頻

2. 音頻同步到視頻

3. 音視頻同步到外部時鐘

比較常用的策略是：視頻同步到音頻。

因為音頻是流式的，按照規律的勻速的速率去播放，才能顯得更加 “平滑”，而視頻的播放其實是一張一張圖片進行刷新顯示，它的刷新時間的調整相對而言更容易一些，用戶肉眼的敏感度也更弱一些。

下面就講講使用 “視頻同步到音頻” 的方式，如何實現播放器的音畫同步：

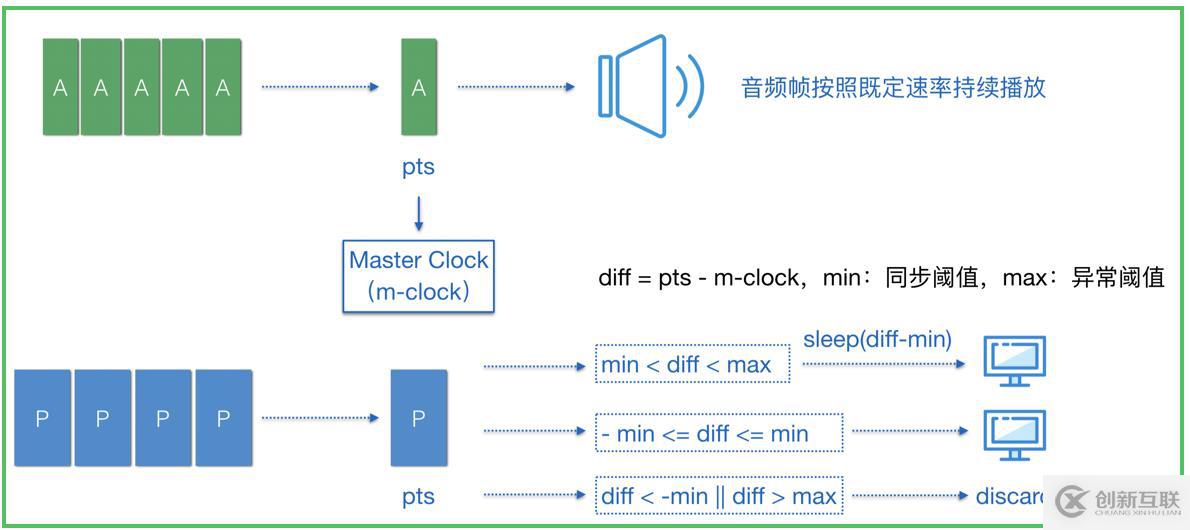

如圖所示，A 代表音頻幀，P 代表視頻幀，音頻幀持續送入揚聲器以既定的速率播放，每播放一幀音頻數據，則把該音頻幀的時間戳更新到 Master Clock，作為主時鐘，視頻幀則參考 Master Clock 來決定自己是否渲染、何時渲染或者丟棄，算法如下：

1. 假設 min 為音畫同步閾值（如：25ms），則當前視頻時間戳如果與 master clock 的絕對差值在 25ms 閾值范圍內則都可以送入渲染

2. 如果 diff > 0，即 pts > m-clock，則代表視頻幀提前準備好了。這種情況下，是可以通過 sleep 來等待主時鐘的，但是為了防止異常時間戳導致 sleep 時間過長，可以設置一個 max 異常閾值（如：1000ms），如果 diff 超過這個 max 可以認為是異常幀，丟棄掉

3. 如果 diff < 0，即 pts < m-clock，則代表視頻幀滯后了。這種情況下，如果滯后超出約定閾值（如：25ms）的視頻幀就應該被丟棄

音畫同步最核心的思想就在這里了，看起來好像也并不是有多復雜，對吧～

6 總結

播放器的音畫同步，就分享到這里了，如有疑問的小伙伴歡迎來信 lujun.hust@gmail.com 交流。另外，也歡迎大家關注我的新浪微博 @盧_俊 或者 微信公眾號 @Jhuster 獲取最新的文章和資訊。
