本篇內容介紹了“Revit怎么創建樓板”的有關知識，在實際案例的操作過程中，不少人都會遇到這樣的困境，接下來就讓小編帶領大家學習一下如何處理這些情況吧！希望大家仔細閱讀，能夠?qū)W有所成！

成都創新互聯專注于巴彥企業網站建設,響應式網站設計,商城網站定制開發。巴彥網站建設公司,為巴彥等地區提供建站服務。全流程按需策劃設計，專業設計，全程項目跟蹤，成都創新互聯專業和態度為您提供的服務

創建樓板的第一種方法：NewFloor(CurveArray profile, bool structural)這個方法比較簡單就不說了，我們來說第二種方法：NewFloor(CurveArray profile, floorType, level, bool structural)和前幾期類似，我們需要去把這四個條件集齊這樣就可以創建出我們想要的樓板了：

1.CurveArray profile。這是曲線的一個組合，和墻的集合有所不同要用Append來添加而不是add了，具體如下：

             CurveArray cu = new CurveArray();

            cu.Append(Line.CreateBound(new XYZ(0, 0, 0), new XYZ(100, 0, 0)));

            cu.Append(Line.CreateBound(new XYZ(100, 0, 0), new XYZ(0, 100,0)));

            cu.Append(Line.CreateBound(new XYZ(0, 100, 0), new XYZ(0, 0, 0)));

2.floorType。我們需要創建樓板的類型：

 if (wa.GetParameters("默認的厚度")[0].AsValueString()=="225")//找到板厚為225的板

                {

                    fl = wa;

                     }

3.level。要創建樓板所在的標高，和墻一樣小編在這就不重復了。

4. bool structural。是否是結構，這回我們選個true，也和墻類似小伙伴可以去看前面幾期哦。

---

我們來組合比較一下和創建墻的方法不同（1）在于創建墻時我們需要的是墻類型和標高的ID而樓板則要的不是ID而是類型，本質上是一樣的；（2）創建軸線、標高、墻create一下就好而板則需要doc.create。下邊上代碼：

 FilteredElementCollector fil = new FilteredElementCollector(doc);

            fil.OfClass(typeof(Level));

            FilteredElementCollector fill = new FilteredElementCollector(doc);

            fill.OfClass(typeof(FloorType));

            FloorType fl = null;

            Level le= null;

            foreach (FloorType wa in fill)//查找板的類型

            {

                if (wa.GetParameters("默認的厚度")[0].AsValueString() == "225")//找到板厚為225的板

                {

                    fl= wa;

                }

            }

            CurveArray cu = new CurveArray();

            cu.Append(Line.CreateBound(new XYZ(0, 0, 0), new XYZ(100, 0, 0)));//線條

            cu.Append(Line.CreateBound(new XYZ(100, 0, 0), new XYZ(0, 100, 0)));

            cu.Append(Line.CreateBound(new XYZ(0, 100, 0), new XYZ(0, 0, 0)));

            foreach (Level ll in fil)//找標高

            {

                if (ll.Name.Contains("一層"))//找到一層標高

                {

                   le = ll;

                }

            }

            Floor fll = doc.Create.NewFloor(cu, fl, le, true);

---

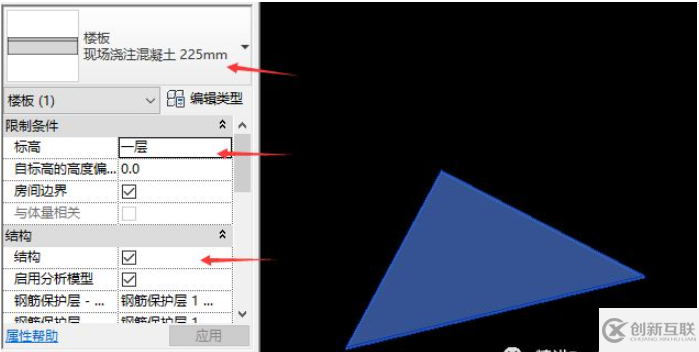

效果：

“Revit怎么創建樓板”的內容就介紹到這里了，感謝大家的閱讀。如果想了解更多行業相關的知識可以關注創新互聯網站，小編將為大家輸出更多高質量的實用文章！
