一、Trunk的配置方法

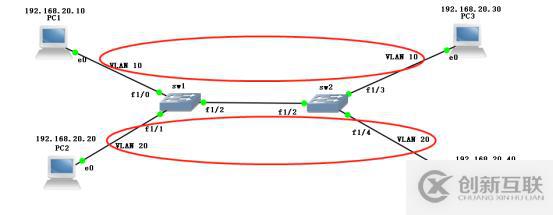

在GNS 3中布置出如下頁面。在未通電前，給sw1與sw2配備二層業務單板和磁盤空間（不要太小，100左右就夠）

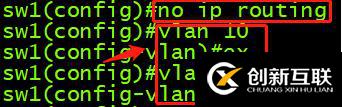

在sw1中首先關閉路由功能（強調很多遍了），然后配置vlan 10和20的廣播域

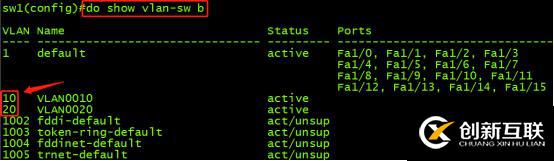

輸入顯示命令查看，圖中顯示都已配置完成

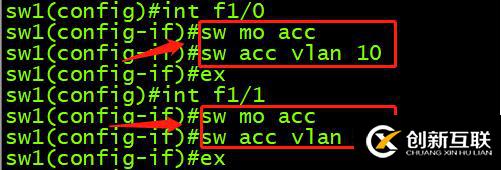

然后進入1/0及1/1端口，把1/0添加進vlan 10的域中，把1/1添加進vlan 20的域中（紅框中為命令的簡寫；如有不清楚的地方，查看我博客中關于vlan實操的文章）

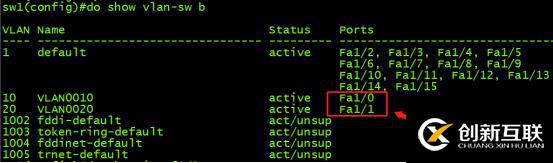

輸入命令查看，兩個端口都已添加進10與20的廣播域當中

成都創新互聯專業為企業提供勃利網站建設、勃利做網站、勃利網站設計、勃利網站制作等企業網站建設、網頁設計與制作、勃利企業網站模板建站服務，10年勃利做網站經驗，不只是建網站，更提供有價值的思路和整體網絡服務。

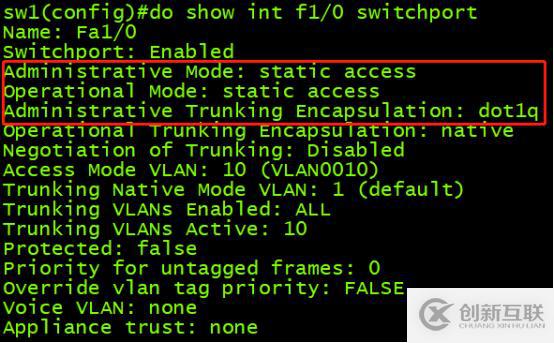

接著再輸入do show int f1/0 switchport命令查看當前的鏈路模式，圖中為接入鏈路模式

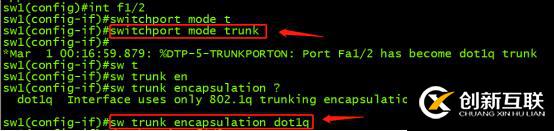

其次進入端口1/2，輸入Trunk命令。Switchport mode trunk是進入接口配置模式；trunk encapsulation dot1q是封裝dot1q協議的命令

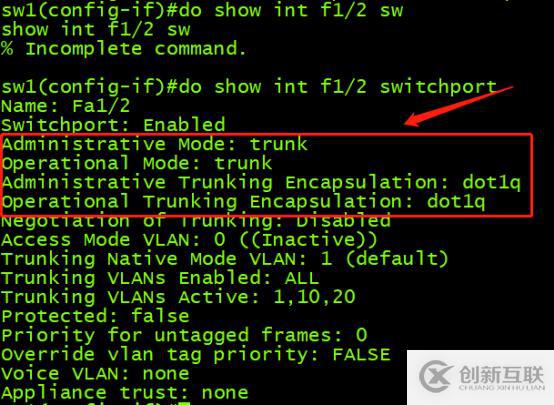

輸入命令查看配置的模式，為Trunk

給四臺pc機擬定四個ip地址，均設置成同一網段的ip，方便后期運行結果

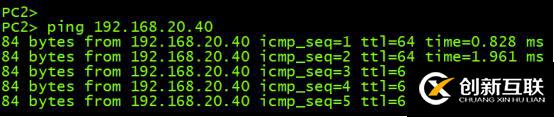

用ping命令試著讓四臺pc機兩兩通訊，由下圖可見同一vlan域中的pc可通訊，不同vlan域中的pc即使在同一網段也不能相互通訊

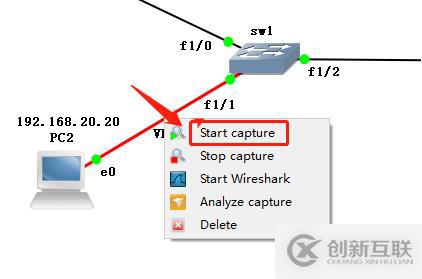

在GNS 3軟件中運行抓包軟件，抓取pc2和sw1之間的通訊信息，鼠標放在線上右擊，選取第一個隨即開啟此功能

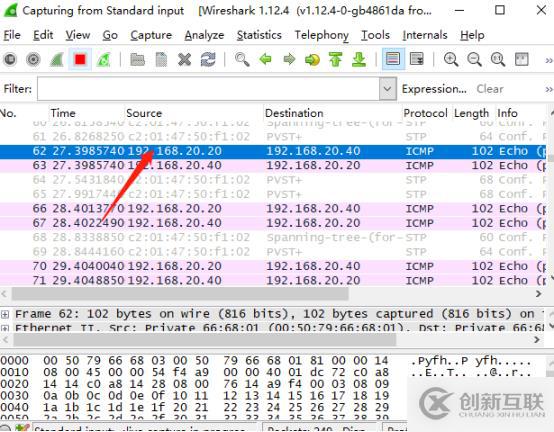

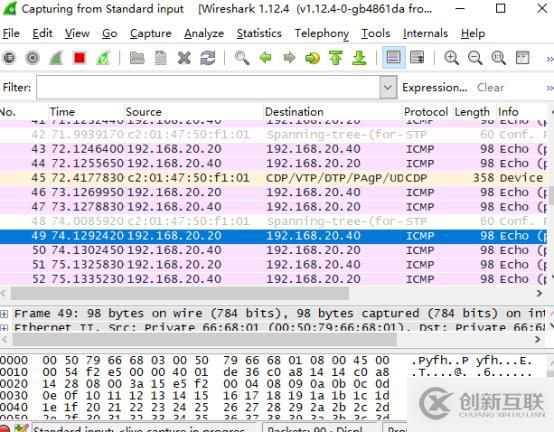

其次，再次使pc2與pc4建立通訊，我們即看到抓包軟件抓取的數據，下圖紅框內顯示的是數據的來回傳輸

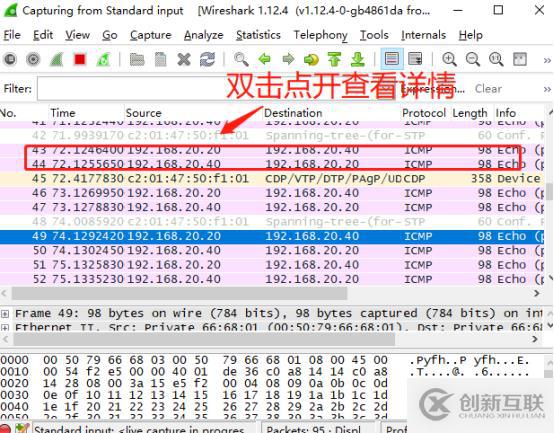

我們雙擊打開其中的一行數據，觀察具體的信息

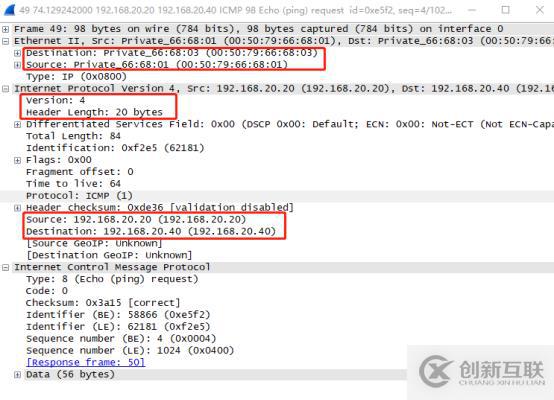

在打開的詳情頁中，能看到版本號為4、頭部長度為20個字節、源MAC、目標MAC地址、源數據以及目標數據等信息

回過頭來，我們再抓取sw1和sw2之間的數據信息，用ping命令連接pc2和pc4，雙擊打開詳情頁

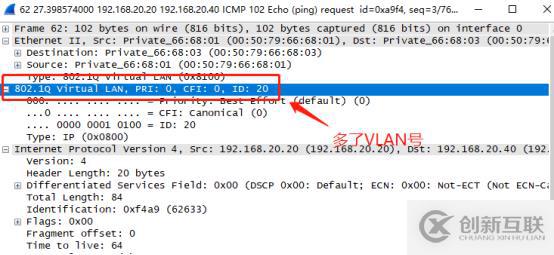

此時，我們發現比之上個頁面，這個頁面中多了VLAN號，圖中是VLAN 20。其實這是sw1在數據幀上打的標識，然后發送給sw2。

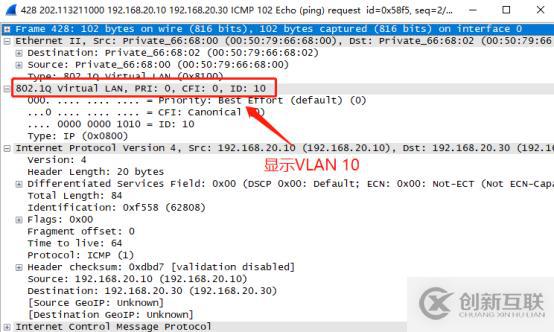

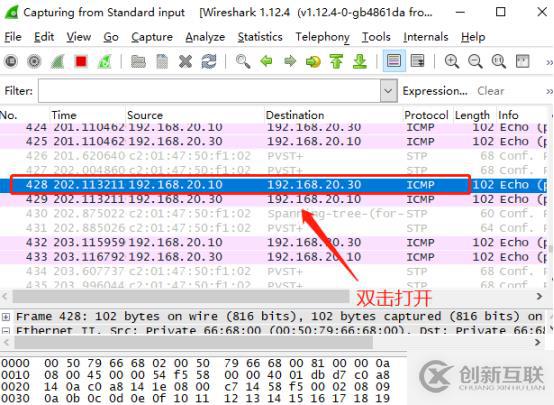

我們再連接pc1與pc3，再次查看抓取數據的詳情頁


詳情頁中的VLAN號此時為10，即證明中繼鏈路已經打通，可承載各種各樣的vlan，所有的vlan號都可以從中繼鏈路上通過。

二、以太網通道的建立步驟

以下是我拓寬的關于如何打開以太網通道的知識內容，以太網通道至少需要兩條以上的鏈路組成，且端口均為Trunk。至于為什么要打開以太網通道，主要是它能增加鏈路的帶寬以及能大大提高鏈路的可靠性。

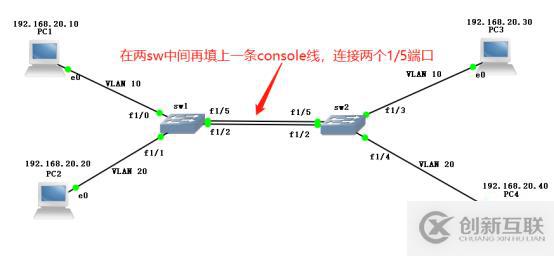

先在sw1和sw2上再次連接一根console線

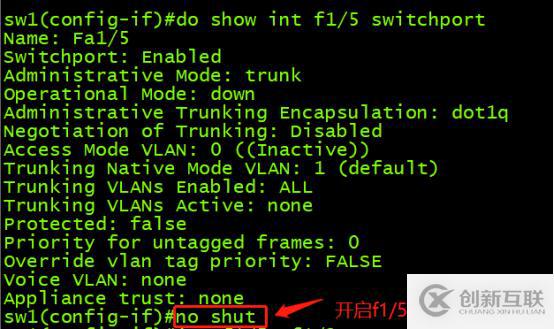

進入到sw1中的1/5端口，進行Trunk的配置，完成配置后再查看一次，發現端口沒有開啟，我們隨機輸入no shut打開1/5端口；依照此方法配置sw2上的1/5端口（不再贅述）

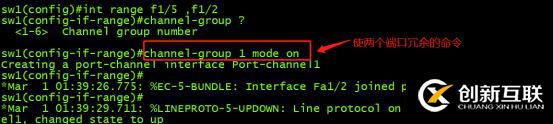

我們要使sw1上原本的1/2接口與現在的1/5接口融合起來，就要同時對兩個接口進行操作，int range f1/2 ，f1/5命令就實現了同時操作，最后在輸入冗余的命令：channel-group 1 mode on ，即可使兩個端口冗余。在sw2兩個端口上亦是同樣的操作步驟

設置完成后，隨即關閉sw1與2的1/2端口，測試我們設置的以太網通道是否能正常通訊

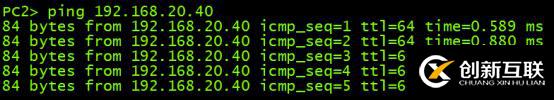

發現pc2能與pc4通訊，而pc1能與pc3通訊。即證明了我們的以太網通道已經成功的建立起來。
