一、實驗環境：GNS3-1.3.10
二、實驗?zāi)康模簩崿F(xiàn)VPC用過靜態路由互聯互通。
三、實驗步驟：

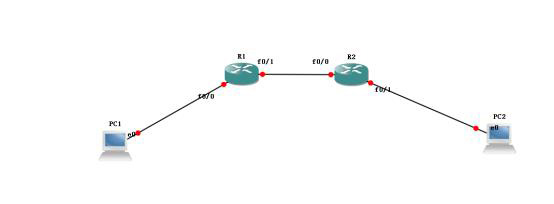

1、首先建立如圖的拓撲結構，拖動兩臺路由器與PC機到工作區域，并用網線連接上；

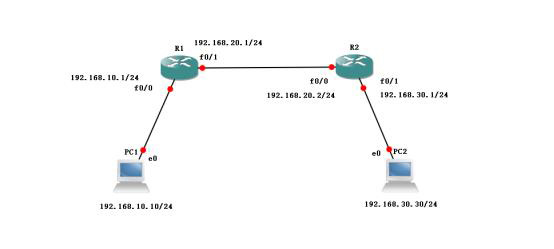

2、規劃路由器個接口IP地址以及PC機IP地址；

3、點擊啟動鍵開啟所有設備；

4、點擊個設備圖標，并雙擊打開各自的選項卡；

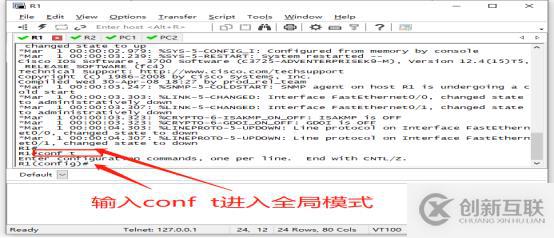

5、在R1選項卡中輸入conf （空格）t 進入到全局模式；

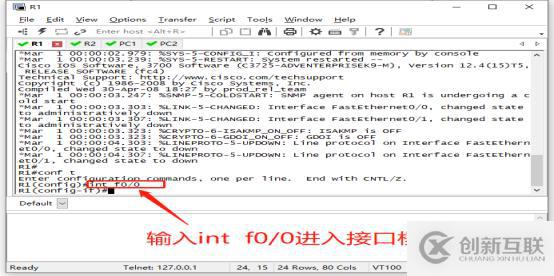

6、在全局模式下輸入int（空格）f0/0進入接口模式；

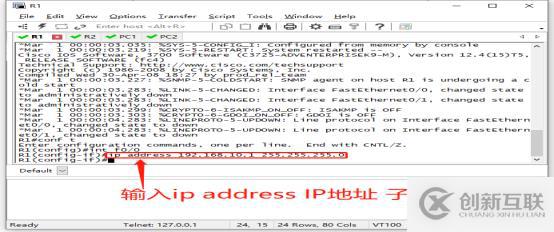

7、在接口模式下輸入ip（空格）address（空格）IP地址（空格）子網掩碼來配置R1的f0/0接口；

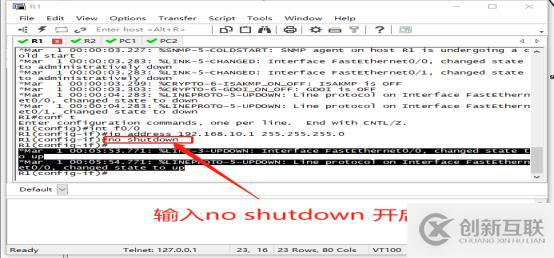

8、再輸入no（空格）shutdown開啟接口；

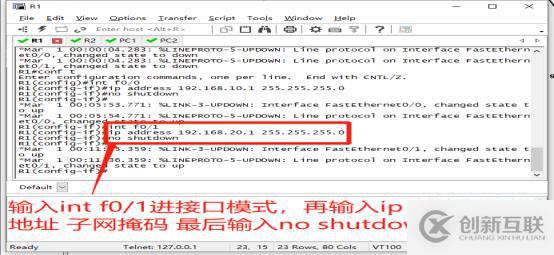

9、然后再輸入int（空格）f0/1進入接口模式，繼續在接口模式下輸入ip（空格）address （空格）IP地址（空格）子網掩碼，最后再輸入no（空格）shutdown來開啟接口；

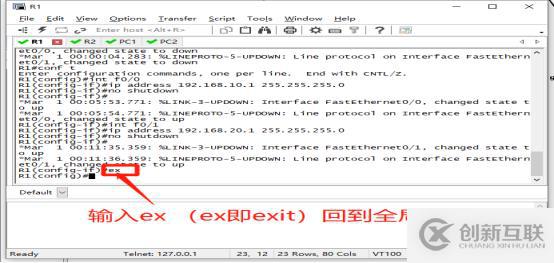

10、輸入ex（ex即exit縮寫）回到全局模式；

11、在全局模式下輸入ip（空格）目標網絡號（空格）子網掩碼（空格）下一跳的地址來配置R1靜態路由，

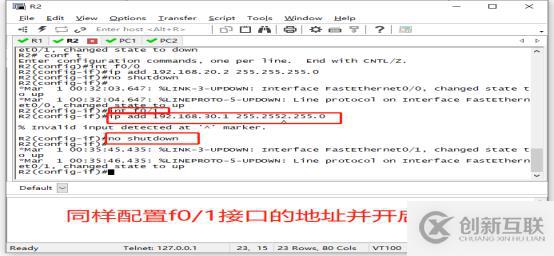

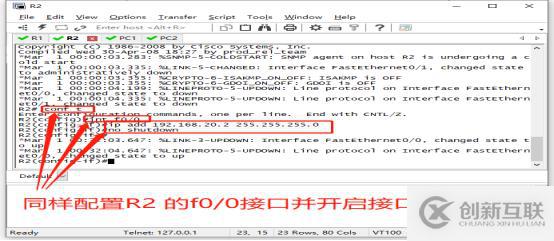

12、像前面一樣來配置R2兩個接口的IP地址與子網掩碼以及靜態路由；

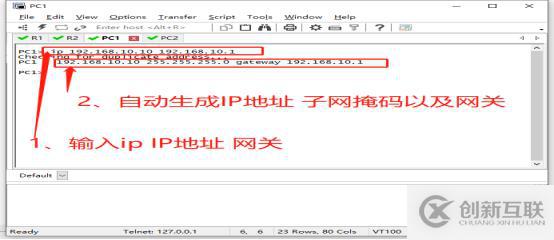

13、在PC1的選項卡里輸入“IP地址（空格）子網掩碼（空格）網關”來配置PC機；

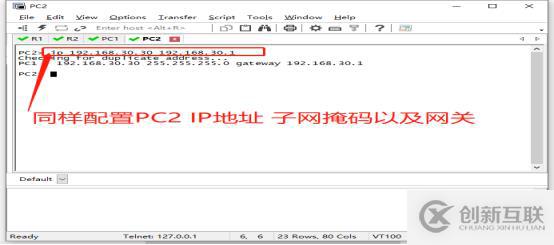

14、同樣的在PC2選項卡里“IP地址（空格）子網掩碼（空格）網關”來配置PC機；

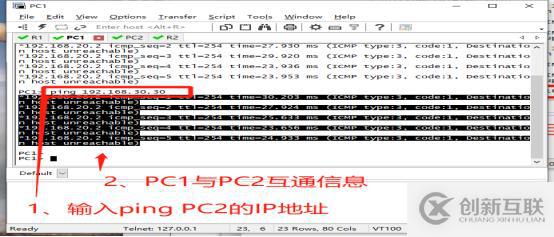

15、在PC1的選項卡里輸入“ping（空格）PC2IP地址”驗證是否能夠互聯互通；

這里可以看到來自PC2的IP地址反饋回來的信息，說明此時PC2與PC2是互聯互通的。
